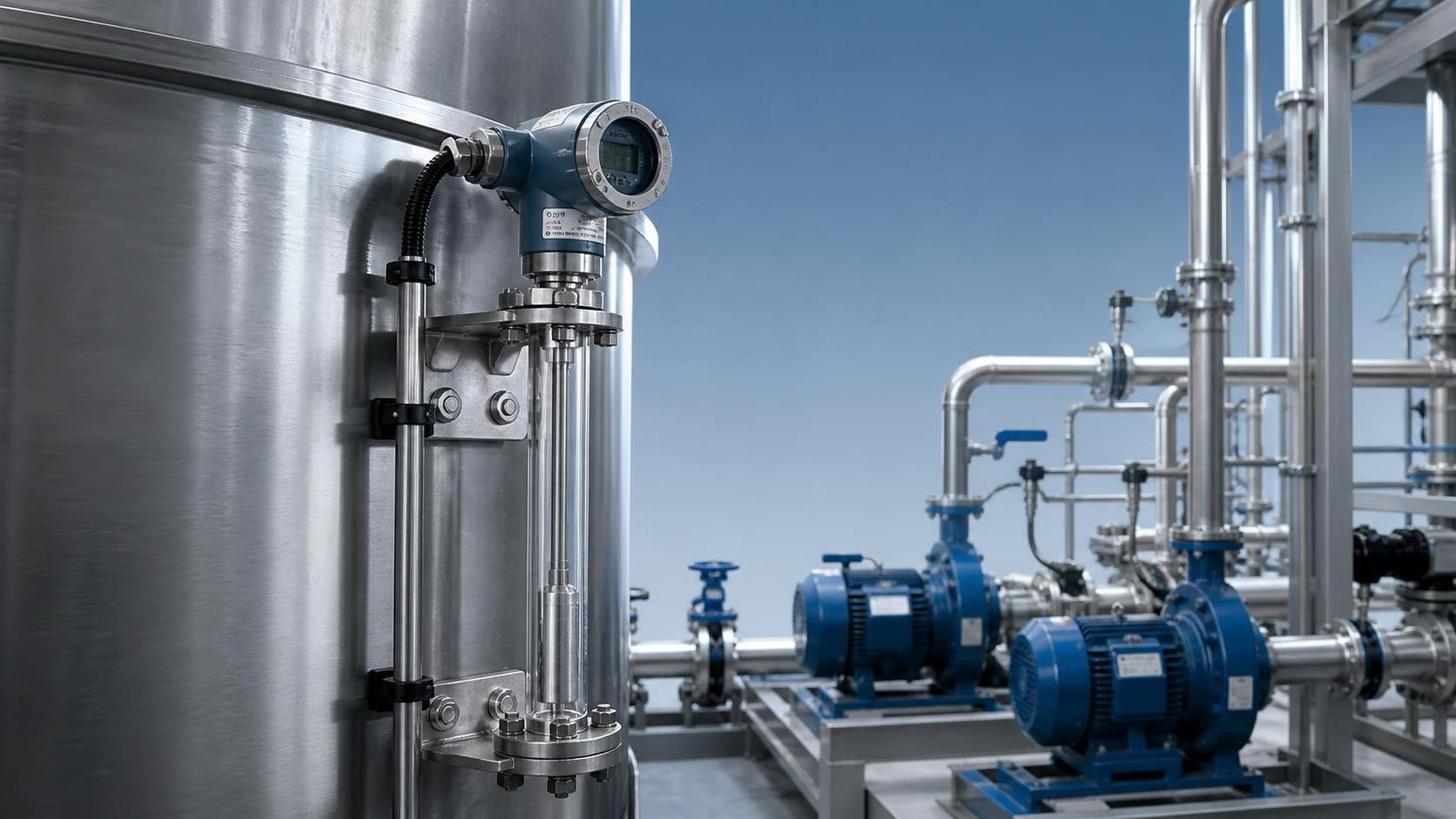

Требования к установке виброустойчивых датчиков уровня: основные нормативные положения от выбора места установки до проверки ввода в эксплуатацию

Виброустойчивые датчики уровня обычно применяются на насосных станциях, в водяных баках, реакторах, резервуарах-хранилищах, оборудовании для очистки сточных вод, топливных баках строительной техники и на автоматизированных производственных линиях. Вибрация двигателей, пульсации в трубопроводах, удары жидкости и резонанс корпуса резервуара во время работы оборудования могут вызывать колебания измерительного сигнала, а в серьезных случаях — ослабление зонда, отсоединение проводов или повреждение датчика.

Основная цель правильной установки заключается не только в обеспечении отображения уровня прибором, но и в гарантии стабильности измерений, надежности выходного сигнала и удобства обслуживания в условиях длительной вибрации. Перед установкой необходимо комплексно подтвердить характеристики среды, конструкцию емкости, скорость изменения уровня, расположение источников вибрации и требования системы управления.

Для датчиков уровня с распространенными типами выходных сигналов, такими как 4-20mA, 0-10V и RS485, одинаково важны механическая установка, электрическое подключение, экранирование и заземление. Если на объекте уделять внимание только глубине установки зонда, игнорируя меры фиксации, защиты и подавления помех сигнала, в дальнейшем могут возникнуть скачки уровня, дрейф нуля, прерывание связи и другие проблемы.

I. Условия эксплуатации и параметры выбора, которые необходимо подтвердить перед установкой

Проверка среды, диапазона измерений и способа технологического присоединения

Перед установкой прежде всего следует подтвердить, обладает ли измеряемая среда коррозионностью, склонностью к кристаллизации, адгезией, наличием пенного слоя или высокой температурой. Для обычных сред, таких как чистая вода, смазочное масло и дизельное топливо, можно использовать стандартные зонды из нержавеющей стали; для кислотных и щелочных жидкостей, сточных вод или солесодержащих сред необходимо уделить особое внимание стойкости смачиваемых материалов, таких как 316L, PTFE и PVDF.

Диапазон измерений должен охватывать фактический диапазон изменения уровня с соответствующим запасом. Например, для погружного датчика уровня при фактической глубине жидкости 8m обычно можно выбрать диапазон 0-10m; не рекомендуется длительно эксплуатировать датчик вблизи верхнего предела диапазона, чтобы снизить влияние избыточного давления, ударов уровня и погрешностей установки на точность измерений.

Размеры технологических соединений, таких как фланцы, резьба, санитарные хомуты или боковые монтажные кронштейны, должны соответствовать интерфейсам на объекте. Монтажный персонал также должен подтвердить, находится ли емкость под давлением, требуется ли остановка оборудования и сброс давления, а также имеется ли вокруг монтажного отверстия достаточно места для работы ключом, обслуживания проводки и демонтажа или установки датчика.

Определение источников вибрации и причин возмущения уровня

Двигатели, редукторы, насосы, мешалки, пневматические клапаны и высокоскоростные транспортирующие механизмы являются распространенными источниками вибрации. Датчик не следует устанавливать непосредственно на опорной балке оборудования с наиболее сильной вибрацией, рядом с выходом насоса или в зоне резонанса тонкостенного резервуара; по возможности необходимо выбирать места с высокой жесткостью конструкции и слабой передачей вибраций.

Когда поверхность жидкости значительно подвергается воздействию удара при подаче материала, обратного потока или вихрей от перемешивания, выходное значение может часто колебаться даже при надежной механической фиксации зонда. В таких условиях рекомендуется установить успокоительную трубу, направляющую волн трубу или изолированную измерительную камеру, чтобы в определенной степени отделить зону измерения датчика от сильных возмущений основной поверхности жидкости.

Для объектов с высокой частотой вибрации и выраженными ударами необходимо определить уровень вибрации оборудования и рабочий цикл. Если амплитуда в месте установки датчика велика, можно добавить металлический кронштейн, виброизоляционные прокладки или конструкцию против самоотвинчивания, а также задать в системе управления рациональное время демпфирования, например от 1 секунды до 5 секунд, с настройкой в соответствии с фактическими колебаниями.

Контрольный список перед установкой

II. Требования к механической установке виброустойчивых датчиков уровня

Исключение зон ударного воздействия потока жидкости и структурного резонанса

Точку установки датчика следует располагать вдали от места непосредственно под входной трубой, вблизи сливного отверстия и в зоне всасывания насоса. Высокоскоростное поступление жидкости вызывает локальное бурление поверхности и импульсы давления, что приводит к кратковременным значительным изменениям выходного сигнала датчика уровня, которые система управления может ошибочно принять за аномалию уровня.

В таком оборудовании, как смесительные резервуары и циркуляционные емкости, датчик рекомендуется размещать на стороне, удаленной от рабочего колеса и отверстия обратного потока. Если в резервуаре невозможно найти область со стабильной поверхностью жидкости, для защиты можно использовать успокоительную трубу с отверстиями; направление отверстий должно быть удалено от основного потока жидкости, а их диаметр и количество должны учитывать как скорость отклика уровня, так и эффект демпфирования.

Для погружных датчиков уровня с верхней установкой зонд не должен длительно свободно раскачиваться. При большой глубине уровня или заметном движении жидкости под зондом следует установить груз, позиционирующее кольцо или направляющую трубу, чтобы предотвратить повторное раскачивание кабеля, вызывающее износ оболочки и усталостное разрушение внутренних проводников.

Обеспечение затяжки, защиты от самоотвинчивания и фиксации кабеля

При установке резьбового датчика уровня следует использовать уплотнительные элементы, соответствующие спецификации соединения, и контролировать момент затяжки в соответствии с требованиями инструкции к изделию. Чрезмерная затяжка может повредить резьбу, уплотнительную прокладку или корпус, а недостаточная затяжка легко приводит к утечкам и ослаблению крепления вследствие вибрации.

На оборудовании с непрерывной вибрацией приоритетно следует применять пружинные шайбы, самоконтрящиеся гайки, резьбовой фиксатор или конструкцию с двойными гайками. Кронштейн должен закрепляться на жесткой конструкции; не следует использовать в качестве опоры только тонкий листовой металл, ограждение или временные стальные трубы, чтобы снизить постоянную нагрузку на корпус датчика.

Перед вводом кабеля в соединительную коробку необходимо предусмотреть точку фиксации; рекомендуется надежно закреплять кабель через каждые 0.5m–1m, чтобы его вес не воздействовал полностью на место соединения. Кабель должен иметь достаточный запас с образованием капельной петли, но его нельзя слишком туго сматывать или допускать прямой контакт с высокотемпературными трубопроводами и острыми кромками.

Рекомендации по виброзащите для различных вариантов установки

III. Нормы электрического подключения и установки с защитой от помех

Проверка соответствия полярности питания и выходного сигнала

Перед подключением необходимо подтвердить указанные на табличке диапазон питания, тип выходного сигнала и назначение клемм. Датчики уровня с распространенным питанием 24VDC должны подключаться к стабильному источнику постоянного тока; напряжение питания должно находиться в допустимом для изделия диапазоне, а обратная полярность может привести к отсутствию выхода или повреждению.

Для двухпроводных изделий 4-20mA необходимо рассчитать суммарную нагрузку контура, чтобы избежать превышения допустимой нагрузки вследствие суммирования входного сопротивления PLC, изолятора, индикаторного прибора и падения напряжения на кабеле. На объектах с расстоянием передачи более 50m особенно необходимо проверить сечение проводника и запас по питанию, чтобы предотвратить недостаточное напряжение в контуре при выходном сигнале на полном диапазоне.

Для датчиков уровня с интерфейсом связи RS485 рекомендуется использовать экранированную витую пару и подтвердить назначение клемм A и B согласно инструкции оборудования. При большой длине шины или наличии большого количества оборудования на объекте на конце магистрали связи можно установить оконечный резистор в соответствии с требованиями системы, чтобы снизить помехи отражения и потерю пакетов связи.

Прокладка кабеля должна выполняться вдали от силовых цепей и помех от преобразователей частоты

Сигнальный кабель датчика не следует длительно прокладывать в одном лотке параллельно с силовым кабелем 380V, выходным кабелем преобразователя частоты, кабелем сварочного аппарата или линиями мощных электромагнитных клапанов. При необходимости пересечения следует по возможности выполнять его под углом 90 градусов, избегая наведения помех при параллельной прокладке на большой длине.

Способ заземления экрана должен соответствовать проекту системы управления. В обычных условиях экран аналогового сигнала рекомендуется заземлять с одной стороны, предпочтительно со стороны шкафа управления, чтобы избежать образования токов контура заземления при заземлении с обеих сторон; конкретное исполнение все же должно соответствовать местной системе заземления и инструкции по подключению изделия.

Соединительные коробки, кабельные вводы и кабелепроводы должны обладать соответствующей степенью защиты. На открытом воздухе, во влажных зонах или зонах промывки рекомендуется использовать защитную конфигурацию не ниже IP65; после затяжки соединений необходимо проверить правильность установки уплотнительного кольца, чтобы предотвратить попадание конденсата в корпус по кабелю.

IV. Основные положения пусконаладочных работ и ежедневного контроля

Проверка по пустому, полному и рабочему уровням жидкости

После завершения установки сначала следует проверить внешний вид датчика, монтажный кронштейн, крепежные элементы, точки фиксации кабеля и соединительные клеммы. После подтверждения отсутствия утечек, ослаблений и пережатых проводов можно подать питание для проверки сигнала, чтобы избежать многократного демонтажа и установки клемм под напряжением.

Во время наладки можно отдельно фиксировать значения индикации или выходного тока, соответствующие низкому, среднему и высокому уровням жидкости. Сигнал 4-20mA вблизи начальной точки диапазона должен быть близок к 4mA, а вблизи конечной точки диапазона — к 20mA; при устойчивом отклонении необходимо проверить настройку диапазона, глубину установки, плотность среды и параметры преобразования системы управления.

Следует наблюдать тенденцию выходного сигнала в реальных рабочих условиях: при нормальной вибрации оборудования, запуске насосной группы и работе мешалки. При значительных мгновенных колебаниях сначала необходимо подтвердить обоснованность механической фиксации и места установки, а затем настроить фильтрацию или демпфирование в соответствии с требованиями технологического управления; нельзя полагаться только на программную фильтрацию для сокрытия проблем установки.

Ведение периодических записей технического обслуживания

В условиях вибрации рекомендуется каждые 1–3 месяца проверять состояние внешних крепежных элементов, герметичность соединений и оболочку кабеля; в условиях высокочастотной работы, высокой температуры и давления или агрессивной среды интервал проверок следует соответствующим образом сократить согласно циклу технического обслуживания оборудования.

Для погружных датчиков уровня необходимо регулярно проверять наличие на поверхности зонда осадка, кристаллических отложений или волокнистых примесей. При очистке следует использовать методы, соответствующие материалу мембраны; нельзя очищать чувствительную мембрану твердыми металлическими инструментами во избежание необратимого смещения нулевой точки.

Рекомендуется каждые 6–12 месяцев проводить сравнительную поверку в соответствии с требованиями измерений на объекте. Для точек измерения уровня, отвечающих за блокировку, защиту от перелива или управление критическими процессами, необходимо вести полный учет с фиксацией даты установки, результатов калибровки, проявлений неисправностей, мер ремонта и информации о замененных компонентах.

Направления поиска неисправностей после ввода в эксплуатацию

Если индикация уровня часто скачет, прежде всего следует проверить, находится ли зонд в зоне ударного воздействия потока жидкости, не ослаблен ли кронштейн, не раскачивается ли кабель и не проложен ли сигнальный кабель рядом с преобразователем частоты или силовым кабелем. Механические проблемы и электромагнитные помехи могут присутствовать одновременно, поэтому их необходимо исключать поочередно.

Если выходной сигнал длительное время завышен или занижен, следует проверить калибровку нуля, настройку диапазона, базовую поверхность установки датчика, изменение плотности среды и наличие отложений на мембране. Для закрытых емкостей также необходимо подтвердить правильность способа компенсации давления газовой фазы, чтобы не принять изменение давления за изменение уровня.

Если после некоторого периода работы оборудования периодически пропадает сигнал, особое внимание следует уделить обжатию клемм, местам изгиба кабеля, попаданию воды в соединения и стабильности питания. Для оборудования с длительной вибрацией места соединения кабеля и разъемов являются точками частых отказов и должны быть приоритетными при обходном контроле на объекте.

V. Рекомендации по обеспечению долговременной стабильности измерения уровня

Установку виброустойчивых датчиков уровня следует выполнять в последовательности: «сначала анализ условий эксплуатации, затем определение места, после чего фиксация и подключение». Рационально выбранное место установки уменьшает возмущения уровня, надежная механическая фиксация снижает повреждения от вибрации, а правильный электромонтаж обеспечивает непрерывность и стабильность сигнала.

Для проектов с сильной вибрацией, коррозией среды, колебаниями поверхности жидкости или необходимостью передачи сигнала на большое расстояние рекомендуется до закупки предоставить информацию о размерах емкости, параметрах среды, температуре и давлении, способе установки, напряжении питания и интерфейсе системы управления, чтобы определить подходящие диапазон, материал, тип выходного сигнала и защитную конфигурацию.

Компания Xi'an Shenghongchuang Instruments & Meters Co., Ltd. может с учетом условий на объектах водного хозяйства, химической промышленности, машиностроения, логистики и складирования, а также автоматизированных производственных линий предоставлять подбор датчиков уровня, рекомендации по нестандартным монтажным конструкциям, комплектование сигналов и техническое обслуживание. До реализации проекта можно предоставить параметры условий на объекте для получения целевого решения по установке виброустойчивого измерения уровня.
