Основные условия калибровки высокоточных датчиков уровня

Суть метода калибровки высокоточных датчиков уровня заключается в установлении стабильного и прослеживаемого соответствия между выходным значением прибора и фактическим уровнем жидкости. Перед калибровкой необходимо подтвердить принцип измерения, диапазон, плотность среды, способ питания и тип выходного сигнала, независимо от того, используется ли погружной преобразователь уровня, гидростатический датчик уровня или устройство измерения уровня по перепаду давления, установленное на герметичной емкости. На промышленных объектах обычно применяются питание 24VDC и выход 4-20mA, а часть оборудования использует сигналы RS485 или 0-10V; поверочное оборудование должно соответствовать типу сигнала.

Перед проведением калибровки следует проверить внешний вид датчика, выводы, клеммы подключения, защитные интерфейсы и место монтажа. Для оборудования, длительно эксплуатируемого в резервуарах гидротехнических сооружений, канализационных колодцах, химических емкостях или подземных жидкостных резервуарах, необходимо уделить особое внимание загрязнениям зонда, засорению вентиляционного кабеля, отложениям на разделительной мембране и старению уплотнительных колец. При наличии механических повреждений корпуса датчика, чрезмерного дрейфа нуля или заметных колебаний выходного сигнала сначала следует устранить неисправность, а затем выполнять калибровку точности.

Условия калибровки должны быть максимально стабильными; рекомендуется поддерживать температуру окружающей среды около 20℃, при этом изменение температуры не должно превышать ±5℃. Для датчиков уровня с классом точности 0.25 или выше точность используемых источника давления, эталонного прибора и амперметра обычно должна как минимум в 3 раза превышать точность поверяемого прибора. Предварительный прогрев под напряжением в течение 15–30 минут позволяет уменьшить влияние температурного дрейфа электронных компонентов на результаты.

Ключевые параметры, которые необходимо подтвердить перед калибровкой

Стандартная процедура калибровки: поэтапная проверка от нуля до полного диапазона

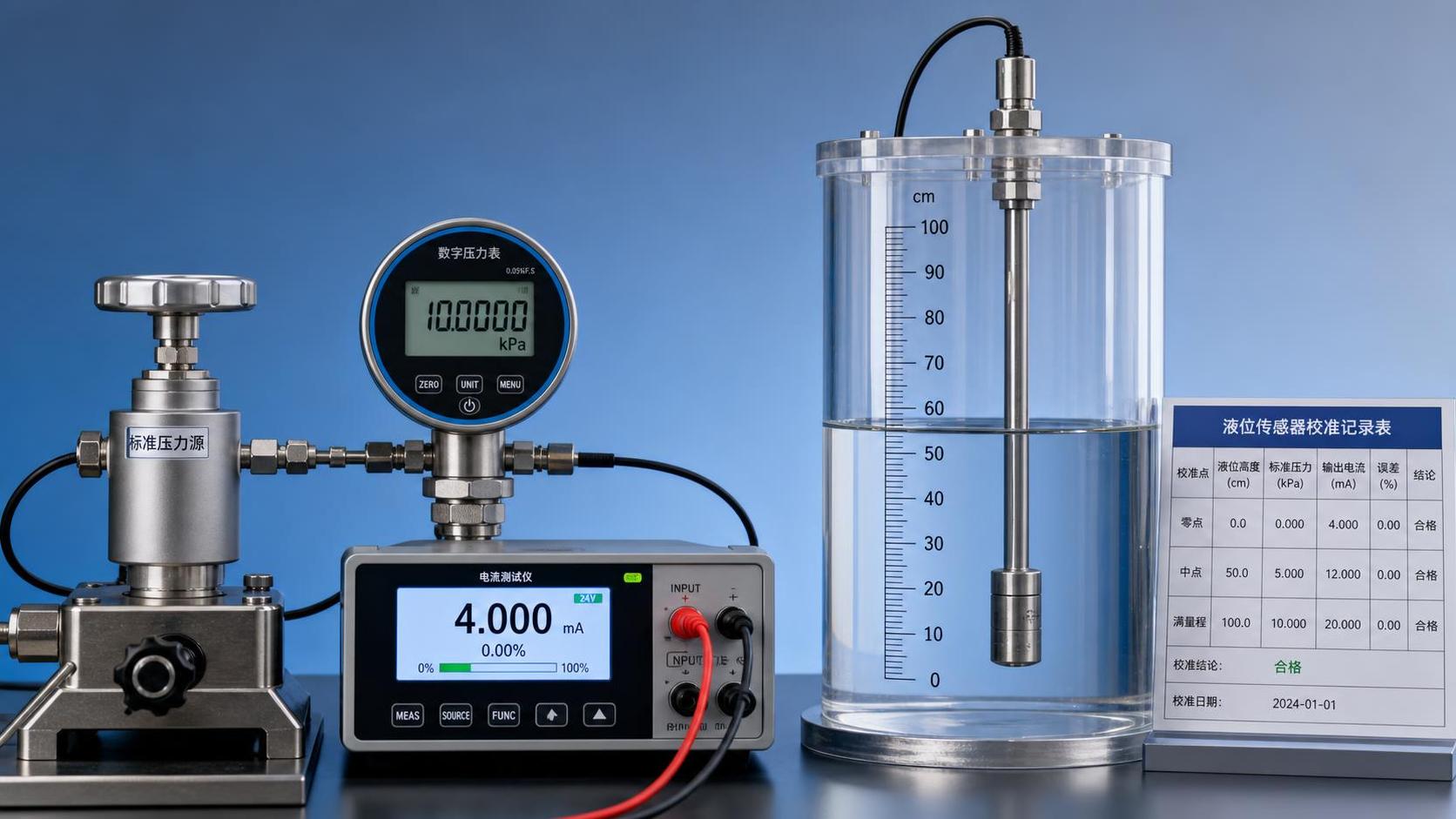

Для гидростатических датчиков уровня обычно применяется метод поверки давлением. Сначала правильно подключите датчик к эталонному источнику давления, цифровому манометру и амперметру, затем считайте выходной сигнал при отсутствии давления или при состоянии, соответствующем минимальному уровню. Для изделий 4-20mA теоретический выходной сигнал в нулевой точке должен составлять 4.000mA; если допустимая погрешность рассчитывается как 0.5% от полного диапазона, верхний предел погрешности для диапазона 10m должен определяться комплексно после пересчета давления, а не только по визуальному наблюдению показаний дисплея.

Затем последовательно подавайте нагрузку на уровнях 25%, 50%, 75% и 100% диапазона, фиксируя эталонное значение и фактическое выходное значение после стабилизации каждой точки давления. Например, для диапазона уровня 0-10m можно имитировать уровни 2.5m, 5m, 7.5m и 10m. После завершения испытания по прямому ходу необходимо выполнить испытание по обратному ходу в последовательности 100%, 75%, 50%, 25%, 0% для проверки гистерезиса датчика, повторяемости и погрешности обратного хода.

Если прибор поддерживает настройку с помощью локальных кнопок, магнитного стержня, HART-связи или программного обеспечения верхнего уровня, после подтверждения прав доступа следует в первую очередь выполнить корректировку нуля и диапазона. При настройке сначала откалибруйте ноль, затем полный диапазон и после этого повторно проверьте промежуточные точки; после однократной регулировки нельзя сразу признавать прибор соответствующим требованиям. Обычно необходимо провести не менее 2 последовательных циклов испытаний, при этом разница выходных значений одной и той же точки в двух последовательных испытаниях должна находиться в пределах, допускаемых техническими условиями изделия.

Для погружных датчиков уровня, непосредственно находящихся в жидкости, также может применяться метод сравнения с фактическим уровнем. В качестве эталона следует использовать поверенную уровнемерную рейку, радарный уровнемер или прозрачную шкалу, исключая влияние колебаний поверхности жидкости, налипания пузырьков и резких изменений температуры жидкости. При калибровке на месте в резервуаре рекомендуется считывать данные после стабилизации уровня в течение 3–5 минут; это особенно применимо для гидротехнических сооружений, бассейнов очистки сточных вод и крупных резервуаров для сырья.

Пример записи пяти точек калибровки

Контроль погрешности: выявление факторов, влияющих на точность измерения

Погрешность измерения уровня не полностью обусловлена самим датчиком. На гидростатическое измерение влияет плотность среды: при изменении температуры воды, концентрации или пропорции компонентов меняется давление, создаваемое одной и той же высотой уровня. Например, при изменении плотности с 1.00g/cm³ до 1.10g/cm³ теоретическое давление изменяется примерно на 10%; если пересчет по-прежнему ведется по исходной плотности, отображаемый уровень будет иметь заметное отклонение. Поэтому при работе с химическими средами, соленой водой, пульпой и аналогичными средами корректировку плотности необходимо включать в записи калибровки.

В герметичных резервуарах давление газовой фазы напрямую влияет на показания обычного гидростатического датчика. Для таких условий рекомендуется использовать преобразователь уровня по перепаду давления, отдельно подводя давление со дна резервуара и давление газовой фазы в верхней части, чтобы устранить влияние давления внутри емкости за счет разности давлений. Импульсные трубки не должны допускать скопления жидкости, засорения и утечек; уклон монтажа, условия обогрева и состояние конденсационного сосуда влияют на конечные результаты калибровки.

При наличии на объекте преобразователей частоты, электродвигателей и мощного коммутационного оборудования следует проверить заземление экрана и пульсации питания. Для цепей 4-20mA рекомендуется использовать отдельный экранированный кабель, избегая длительной параллельной прокладки с силовыми линиями; при пересечении кабелей по возможности следует выдерживать угол 90 градусов. Если колебания сигнала превышают диапазон нормальных технологических колебаний, прежде чем принимать решение о необходимости повторной калибровки, необходимо исключить электромагнитные помехи, ненадлежащее заземление и аномальное напряжение питания.

Периодичность обслуживания и повторной калибровки в различных условиях эксплуатации

Периодичность обслуживания датчиков уровня для гидротехнических объектов должна определяться с учетом качества воды, глубины установки, сезонных изменений и важности эксплуатации. В обычных условиях, таких как резервуары с чистой водой, каналы и водяные баки, рекомендуется проводить сравнительную поверку каждые 6–12 месяцев; перед сезоном дождей, паводковым периодом и при возобновлении работы после длительного простоя количество проверок следует увеличить. Для точек измерения, обеспечивающих блокировку по уровню, пуск и останов насосных групп или сигнализацию перелива, необходимо вести отдельный журнал учета.

При работе с коррозионно-активными средами, такими как сильные щелочи, кислотные сточные жидкости и солесодержащие сточные воды, необходимо учитывать стойкость разделительной мембраны, материала корпуса и уплотнительных элементов. При использовании коррозионностойких датчиков уровня нельзя планировать замену только исходя из номинального срока службы; необходимо также оценивать фактическую степень коррозии, тенденцию дрейфа и частоту очистки. При появлении замедленного отклика, невозможности стабилизации нулевой точки, кристаллизации мембраны или точечной коррозии корпуса следует сократить период повторной калибровки и оценить необходимость замены.

На насосных станциях с сильной вибрацией, вблизи механического оборудования и на мобильных резервуарах необходимо проверять крепежные кронштейны датчика, натяжение кабеля и ослабление соединений. При установке вибростойких датчиков уровня следует избегать зон прямого удара, а между зондом и дном резервуара необходимо оставлять соответствующее расстояние, чтобы предотвратить покрытие отложениями. После каждого обслуживания необходимо сверять нулевую точку, пороги сигнализации и отображаемое значение системы управления, чтобы избежать несоответствия между показаниями полевого прибора и данными PLC.

Оценка соответствия калибровки и техническое сервисное сопровождение

После завершения калибровки необходимо полностью архивировать номер эталонного прибора, температуру и влажность окружающей среды, испытательную среду, точки калибровки, данные прямого и обратного хода, допустимую погрешность и окончательное заключение. Для датчиков уровня класса 0.5 основанием для оценки обычно служит допустимая погрешность полного диапазона; если технологический процесс заказчика более чувствителен к низкому уровню, следует отдельно согласовать требования к контролю в диапазоне 0%–20%, чтобы избежать ситуации, когда полный диапазон соответствует требованиям, но управление на низком уровне является неточным.

Если после калибровки по-прежнему сохраняется значительное отклонение, не следует многократно выполнять принудительную регулировку. Необходимо последовательно проверить базовую высоту монтажа, настройку плотности среды, путь передачи давления, напряжение питания, диапазон отображающего прибора и соотношение масштабного пересчета в системе управления. Для систем с интеллектуальными цифровыми индикаторными приборами управления также необходимо подтвердить положение десятичной точки, верхний и нижний пределы сигнализации и параметры времени фильтрации, чтобы предотвратить ошибки отображения или логики блокировки при корректной работе датчика.
