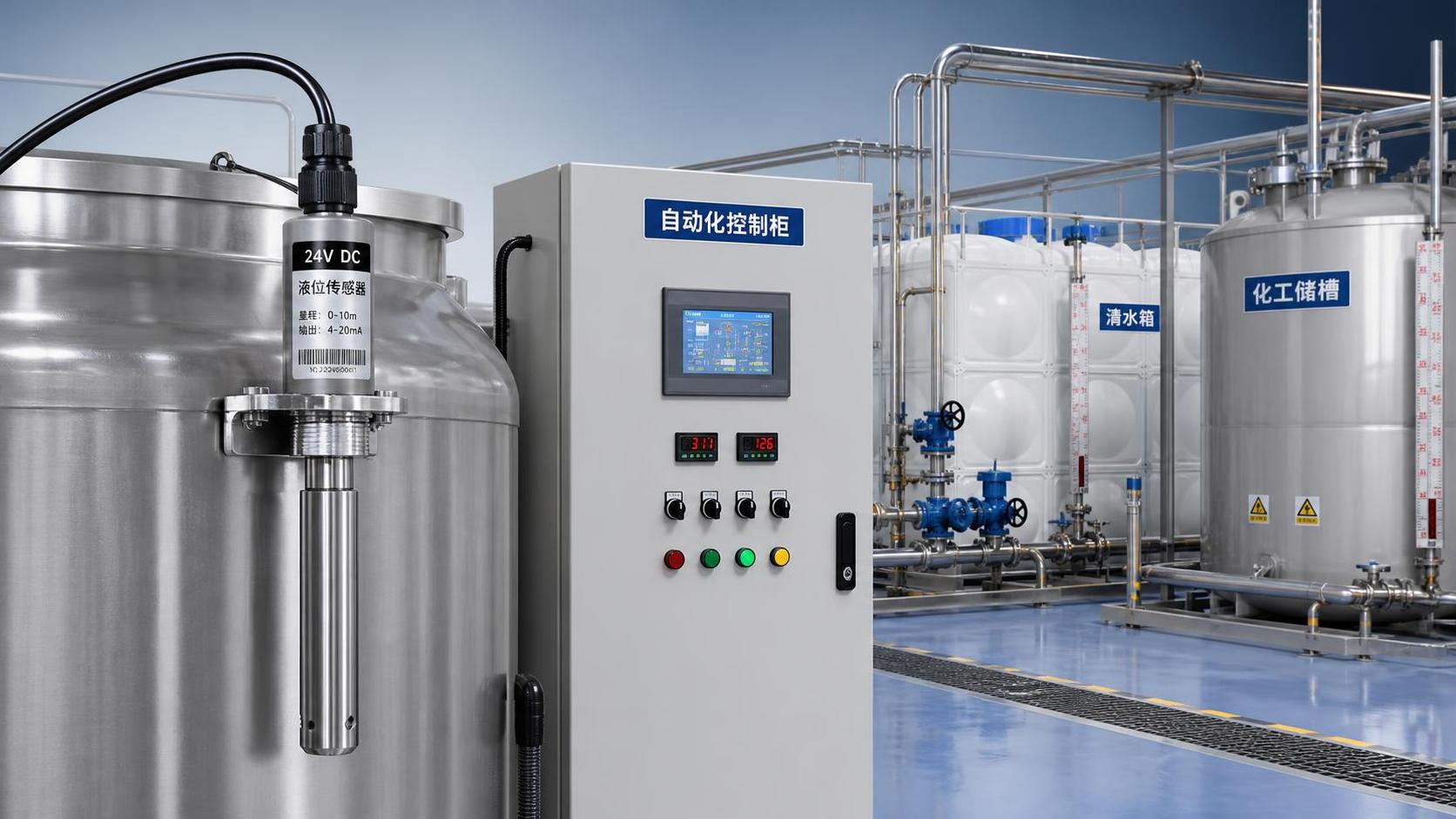

Область применения датчиков уровня с питанием 24 V: от обычного хранения воды до сложных промышленных сред

Питание постоянным током 24 V является одним из наиболее распространённых стандартов электропитания на объектах промышленной автоматизации. Датчики уровня с питанием 24 V удобно подключать к ПЛК, DCS, интеллектуальным цифровым индикаторным контроллерам, модулям удалённого I/O и различным шкафам автоматического управления. Для резервуаров с водой, накопительных ёмкостей, реакторов, бассейнов сточных вод, бункеров и других объектов, где требуется непрерывно контролировать изменение уровня, выбор решения для измерения уровня со стабильным сигналом, подходящим диапазоном и совместимым материалом является важной основой для реализации сигнализации уровня, совместной работы насосных групп, управления клапанами и дистанционного мониторинга.

Распространённые датчики уровня с питанием 24 V могут выдавать сигналы 4-20mA, 0-10V, RS485 и другие. Среди них сигнал 4-20mA обладает высокой помехоустойчивостью и подходит для прокладки линий на расстояния от нескольких десятков до нескольких сотен метров; интерфейс RS485 подходит для проектов, где требуется централизованный сбор данных с нескольких устройств. При выборе типа выхода следует учитывать не только интерфейс системы управления, но и длину кабеля, помехи от частотных преобразователей, условия заземления на объекте и сложность последующего обслуживания.

Компания Xi'an Shenghongchuang Instrumentation Co., Ltd., опираясь на производственную базу Shaanxi Qinkong Sensor Technology Co., Ltd., может поставлять преобразователи уровня и сопутствующие интеллектуальные цифровые индикаторные приборы для стандартных промышленных измерений и нестандартных заказов. Для сред с различной плотностью, температурой, давлением, коррозионностью и ограничениями монтажного пространства техническим специалистам обычно необходимо сначала определить диапазон уровня, конструкцию ёмкости, технологическое присоединение и цель управления, а затем выбрать подходящий принцип измерения и конфигурацию изделия.

I. Условия применения в водяных баках, накопительных бассейнах и гидротехнических сооружениях

В обычных условиях чистой воды следует уделять особое внимание диапазону и месту установки

В баках хозяйственно-питьевого водоснабжения, пожарных резервуарах, баках охлаждающей воды, бассейнах для сбора дождевой воды и накопительных бассейнах для орошения сельскохозяйственных угодий средой обычно является чистая вода нормальной температуры или вода с небольшим содержанием примесей. В таких условиях могут применяться погружные датчики уровня, гидростатические преобразователи уровня или устройства измерения уровня с внешней установкой. Диапазон измерения должен быть немного больше фактического максимального уровня. Например, при фактической глубине воды 5m обычно можно выбрать диапазон 0-6m или 0-10m, чтобы избежать риска граничных показаний при длительной работе на полном диапазоне.

В таких условиях, как подземные бассейны и приёмные колодцы насосных станций, зонд датчика не следует располагать вплотную ко дну. Донные отложения, песок и камни, а также вихревые потоки, возникающие при запуске насоса, могут влиять на стабильность измерений. Обычно зонд размещают на расстоянии примерно от 100mm до 300mm от дна и фиксируют его положение с помощью груза, направляющей трубы или монтажного кронштейна. В случаях с заметными колебаниями поверхности жидкости снаружи зонда можно установить перфорированную успокоительную трубу для снижения влияния мгновенных колебаний на отображаемое значение.

Периодичность обслуживания датчиков уровня для гидротехнических объектов нельзя устанавливать единообразно. Чистые водяные баки можно проверять один раз в 3-6 месяцев; для каналов и накопительных бассейнов с большим количеством ила, водорослей или плавающих загрязнений рекомендуется каждые 1-3 месяца проверять зонд, вентилируемый кабель и клеммы подключения. При скачкообразном изменении показаний уровня, дрейфе нуля или частых ложных срабатываниях насосной группы следует заранее проверить состояние установки, напряжение питания и загрязнение мембраны датчика.

В системах питания 24V также необходимо учитывать резерв мощности источника питания шкафа управления. Если нормальный рабочий ток одного двухпроводного преобразователя уровня 4-20mA принимается равным 20mA, то ток 10 устройств при полной нагрузке составляет около 200mA; в реальных проектах необходимо предусмотреть запас мощности для источника питания, коммуникационных модулей и реле, чтобы избежать колебаний выходного напряжения вследствие длительной работы источника питания с высокой нагрузкой.

II. Основные аспекты выбора для химических резервуаров и сильнокоррозионных сред

Совместимость материалов определяет срок службы в большей степени, чем способ питания

В таких условиях, как резервуары для химического сырья, ёмкости для кислот и щелочей, ванны для гальванических растворов и баки для приготовления реагентов, ключевым фактором для датчика уровня с питанием 24V является не только возможность нормальной подачи питания и выдачи сигнала, но и долговременная стойкость к коррозии среды. Для кислотных, щелочных, солесодержащих жидкостей или органических растворителей необходимо отдельно проверять стойкость к среде мембраны, корпуса, уплотнительных колец, оболочки кабеля и технологических присоединительных компонентов; нельзя выбирать изделие только на основании описания «коррозионностойкий».

Меры предосторожности при использовании датчиков уровня в сильных щелочах включают: подтверждение концентрации щелочного раствора и фактической температуры, предотвращение прямого контакта среды с несовместимыми металлическими деталями, проверку щелочестойкости уплотнительных материалов и предотвращение налипания кристаллических отложений на поверхность зонда. Для таких сильноагрессивных сред, как гидроксид натрия и гидроксид калия, повышение температуры часто ускоряет старение материалов, поэтому концентрацию, температуру и время погружения необходимо оценивать комплексно.

Срок службы коррозионностойких датчиков уровня тесно связан с условиями установки и способом обслуживания. При стабильной среде, умеренной температуре и правильном выборе материала датчик может стабильно работать длительное время; при наличии высокой температуры, сильной коррозии, частой промывки, закупоривания кристаллами или механических ударов срок эксплуатации значительно сокращается. На этапе закупки следует обращать внимание на долговременную стабильность, повторяемость, перегрузочную способность и поддержку послепродажной калибровки, а не использовать в качестве единственного критерия первоначальную цену.

Для закрытых сосудов под давлением при измерении уровня также необходимо учитывать давление газовой фазы в резервуаре. Обычный гидростатический метод измерения в сосудах под давлением может подвергаться влиянию давления газовой фазы; в таком случае могут применяться дифференциальное измерение давления, фланцевая мембранная конструкция или другие совместимые решения. Если рабочее давление сосуда достигает нескольких сотен kPa или даже выше, класс давления технологического присоединения, уплотнительная конструкция и меры защитной изоляции должны быть включены в объём технического согласования.

III. Требования к установке в автоматизированном оборудовании и сложных условиях эксплуатации

Вибростойкость, помехоустойчивость и соблюдение правил подключения совместно влияют на результаты измерений

В машиностроении, логистическом хранении, интеллектуальном оборудовании и автоматизированных производственных линиях датчики уровня могут устанавливаться на передвижном оборудовании, вибрационных бункерах, моечных установках или блоках циркуляции охлаждающей жидкости. Основное требование к установке вибростойких датчиков уровня — обеспечение надёжной механической фиксации; монтажный кронштейн должен обладать достаточной жёсткостью, чтобы исключить многократное раскачивание датчика и кабеля при постоянной вибрации. Для оборудования с высокой интенсивностью вибрации также следует проверять резьбовые соединения, меры против самоотвинчивания и нагрузку на выход кабеля.

Кабели питания 24V и сигнальные линии следует по возможности прокладывать вдали от мощных частотных преобразователей, силовых линий двигателей, сварочного оборудования и высокочастотных импульсных источников питания. Для сигнальных линий 4-20mA рекомендуется использовать экранированный кабель; экран обычно заземляется с одной стороны в соответствии с требованиями системы для уменьшения помех от контуров заземления. Если длина кабеля на объекте превышает 100m либо в одном кабельном лотке проложено много силовых линий, следует уделить особое внимание раздельной прокладке кабелей и качеству обжима клемм.

Метод калибровки высокоточных датчиков уровня должен основываться на фактических точках измерения. Сначала необходимо определить нулевой уровень ёмкости, затем выполнить сравнение в типовых точках 25%, 50%, 75% и 100%, фиксируя разницу между эталонным уровнем и выходным сигналом. Например, для выхода 4-20mA значению 0% соответствует 4mA, 50% — 12mA, а 100% — 20mA; если отклонение превышает допустимый для проекта диапазон, следует проверить настройку диапазона, высоту установки, компенсацию плотности среды и параметры пересчёта системы управления.

Управление уровнем не должно основываться только на одном аналоговом сигнале. Для водяных баков или резервуаров с высоким риском перелива или работы всухую рекомендуется сочетать аварийную сигнализацию по высокому и низкому уровню с непрерывным контролем аналогового сигнала, создавая двойную защиту: непрерывный аналоговый мониторинг и дискретную сигнализацию. Таким образом, даже при неисправности основного измерительного контура обеспечивается дополнительное основание безопасности для остановки насосной группы, прекращения подачи жидкости или обходной проверки на месте.

IV. Способы индикации, варианты моделей и оценка закупки

Характеристики датчика должны соответствовать требованиям к управлению, индикации и обслуживанию

В некоторых проектах рассматривается сравнение цен на датчики уровня с LED- и LCD-индикацией, однако на практике сначала следует различать функции индикаторного компонента и измерительного элемента. Цифровая LED-индикация обычно имеет более высокую яркость и лучше различима с большого расстояния, что подходит для шкафов управления или информационных панелей на объектах с ярким освещением; LCD-дисплей обычно предоставляет больше информации и может отображать единицы измерения, параметры и меню. Разница в цене зависит от размера дисплея, степени защиты, коммуникационных функций, управляющих выходов и формы установки, поэтому общую стоимость нельзя оценивать только по типу дисплея.

При рассмотрении разницы в цене датчиков уровня 3051 и 3351 либо таких вопросов, как руководство по выбору датчика уровня 1151, техническим специалистам следует прежде всего уточнить, какие классы давления, классы точности, материалы мембраны, протоколы связи и конфигурации бренда обозначает наименование модели. Различные серии могут отличаться по конструкции, применимому давлению, стабильности и доступным дополнительным принадлежностям; при фактическом запросе цены необходимо обеспечить идентичность диапазона, выхода, технологического присоединения и требований к защите, чтобы избежать ошибок сравнения, когда «модели близки, но конфигурации различаются».

Если в пищевой, фармацевтической, производстве напитков, тонкой химии и других отраслях используется санитарное оборудование для измерения уровня, необходимо также подтвердить стандарты сертификации санитарных датчиков уровня, обработку поверхностей, контактирующих со средой, кламповые соединения, способ очистки и документы, подтверждающие материалы. Санитарные требования определяются не только внешним видом: возможность CIP-очистки оборудования, наличие зон, труднодоступных для очистки, а также соответствие уплотнений среде и температуре влияют на последующее управление производством.

Перед закупкой рекомендуется подготовить полную таблицу рабочих условий, включающую наименование среды, диапазон уровня, высоту ёмкости, температуру, давление, плотность, коррозионность, выходной сигнал, напряжение питания, монтажное соединение и степень защиты. Чем полнее информация, тем точнее выбор датчика и тем ниже вероятность последующей доработки из-за несоответствия диапазона, несовместимости материала или неподходящего способа подключения.

При предоставлении данных для выбора можно уделить особое внимание следующей информации

Следует чётко указать, требуется ли измерение непрерывного уровня жидкости, сигнализация по заданному уровню либо одновременная индикация, сигнализация и совместное управление насосами и клапанами. Разным задачам соответствуют различные принципы работы датчиков, конфигурации приборов и логика управления.

Укажите фактический минимальный уровень, максимальный уровень и монтажные размеры ёмкости, а также наличие перемешивания, пены, пара, вибрации, отложений или колебаний давления. Для сложных условий эта информация часто важнее простого значения диапазона.

Если требуется подобрать датчик уровня с питанием 24V для водяного бака, резервуара, химической ёмкости или автоматизированного оборудования, можно предоставить параметры условий эксплуатации на объекте, фотографии установки и требования к интерфейсу системы управления компании Xi'an Shenghongchuang Instrumentation Co., Ltd. Технические специалисты подтвердят подходящее решение для измерения уровня и сопутствующих приборов с учётом характеристик среды и требований к управлению.
