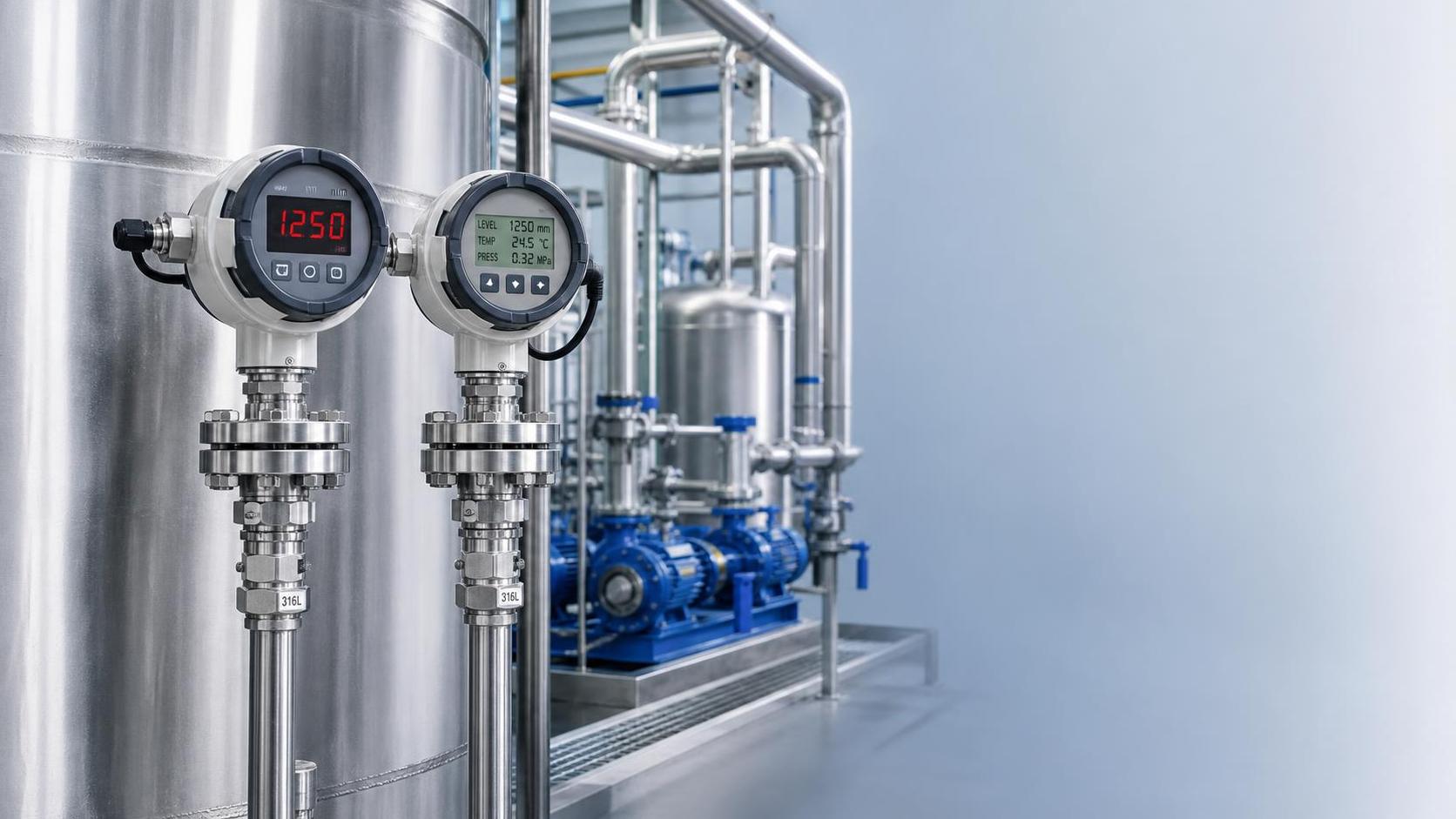

Светодиодные и ЖК-датчики уровня: почему при сравнении цен нельзя смотреть только на экран

При закупке для проектов по измерению уровня датчики уровня с функцией индикации обычно имеют более заметную разницу в цене, чем модели без дисплея. Сравнение цен светодиодных и ЖК-датчиков уровня является актуальным вопросом для многих специалистов по закупкам, интеграторов оборудования и сотрудников, утверждающих расходы. Внешне различие между ними заключается в способе отображения информации, однако фактическая цена также зависит от принципа измерения, выходного сигнала, материала корпуса, технологического присоединения, степени защиты от внешней среды и условий эксплуатации на объекте.

LED-индикация обычно использует цифровые сегменты или светящиеся символы и отличается высокой яркостью и хорошей читаемостью с большого расстояния; LCD-индикация в основном представляет собой жидкокристаллический цифровой или символьный интерфейс, отображает больше информации и имеет относительно низкое энергопотребление. При одинаковом диапазоне измерений, точности и классе давления разница в цене, обусловленная самими компонентами LED и LCD, обычно ограничена; для распространённых конфигураций она, как правило, составляет от 5% до 15% от общей стоимости прибора.

Однако если модель с LCD оснащена функциями программирования через меню, переключения единиц измерения, отображения трендов, состояния сигнализации, защиты паролем или настройки параметров связи, её цена может быть на 20%–40% выше, чем у базовой LED-модели. Поэтому при сравнении предложений сначала следует убедиться, что изделия относятся к одному классу измерений, а не судить о цене только по наличию «LED-экрана» или «LCD-экрана».

Влияние способа индикации на закупочные расходы и эксплуатацию на объекте

LED-индикация: подходит для быстрого считывания с большого расстояния и при ярком освещении

LED-датчики уровня обычно оснащаются красным, зелёным или синим цифровым дисплеем с высокой яркостью символов. В таких условиях, как насосные станции, гидротехнические шлюзы, наружные резервуары и проходы для обхода оборудования в цехах, персонал обычно может быстро считать значение уровня даже на расстоянии от 1 м до 5 м от прибора. Для объектов с частыми обходами и сложным освещением чёткая и наглядная LED-индикация имеет практическую ценность.

Энергопотребление LED обычно выше, чем у стандартного LCD-дисплея; если оборудование питается централизованно от 24VDC, эта разница, как правило, не становится критическим ограничением. Для удалённых точек мониторинга с питанием от батареи, солнечной энергии или с длительной работой в режиме низкого энергопотребления необходимо оценивать время постоянного свечения дисплея, стратегию перехода в спящий режим и ток ожидания всего устройства.

Конструкция базовых LED-устройств индикации уровня относительно проста и подходит для отображения текущего уровня, процента заполнения или пересчитанного значения давления, соответствующего 4mA–20mA. Если целью закупки является быстрое подтверждение уровня персоналом на месте, а сбор данных и блокировки сигнализации уже выполняются PLC или верхним уровнем управления, LED-конфигурация обычно обеспечивает хорошее соотношение затрат и результата.

На что обратить внимание при закупке LED-конфигурации

Следует подтвердить, поддерживает ли дисплей переключение между процентом уровня 0–100%, метрами, миллиметрами или инженерными единицами, чтобы на объекте не приходилось считывать только исходное значение давления. Для различных диапазонов уровня, таких как 5 м, 10 м и 20 м, количество десятичных знаков на дисплее также должно соответствовать фактической точности.

Необходимо проверить наличие функций блокировки клавиш, смещения нуля и регулировки полного диапазона. При установке на открытом воздухе или в общественных зонах модели с парольной блокировкой позволяют сократить отклонения измерений, вызванные несанкционированным изменением параметров.

Если оборудование устанавливается рядом с агрегатами с сильной вибрацией, также необходимо уделить особое внимание смотровому окну дисплея, клеммам и способу соединения корпуса. Если сравнивать только цену экрана и игнорировать вибростойкость конструкции, последующие затраты на обслуживание могут заметно возрасти.

LCD-индикация: подходит для просмотра параметров и работы с низким энергопотреблением

LCD-датчики уровня часто используются в приложениях, где требуется отображать больше информации о состоянии, например значение уровня, выходной ток, единицы измерения, индикатор сигнализации, статус связи и параметры меню. Для проектов с частой наладкой техническим персоналом и необходимостью настройки времени демпфирования или диапазона измерений на объекте многострочный LCD-дисплей и взаимодействие через меню более удобны в использовании.

Внутри шкафов управления, в аппаратных помещениях, на вспомогательном оборудовании для пищевой и фармацевтической промышленности либо в зонах эксплуатации со стабильным освещением читаемость LCD обычно соответствует требованиям. Следует учитывать, что обычный LCD при прямом ярком солнечном свете, низкой температуре или большом угле обзора может обеспечивать худшую визуальную читаемость, чем яркий LED, поэтому перед закупкой необходимо уточнить минимальную температуру окружающей среды на объекте.

Уровень цены LCD-изделий в большей степени связан с функциональностью интерфейса. LCD-модель, отображающая только одно значение уровня, необязательно намного дороже LED; однако изделия с подсветкой, китайским меню, HART-связью, локальной конфигурацией и функциями диагностики неисправностей обычно относятся к интеллектуальным приборам более высокой комплектации и не могут просто сравниваться по цене с базовыми LED-моделями с цифровой индикацией.

Шесть конфигураций, которые действительно формируют разницу в цене

Основная стоимость датчика уровня прежде всего определяется измерительным элементом и технологическим решением. Погружные гидростатические датчики уровня, датчики уровня на основе давления с диффузионным кремнием, радарные уровнемеры, ультразвуковые уровнемеры и магнитострикционные уровнемеры используют разные принципы измерения и имеют существенно разные ценовые диапазоны. Даже при наличии LED или LCD-индикации их общая цена может отличаться в несколько раз.

Класс точности является вторым ключевым фактором. В стандартных промышленных измерениях уровня точность 0.5%FS удовлетворяет потребности большинства резервуаров для воды, ёмкостей хранения и технологических сосудов; для задач учётного контроля или применений с высокой стабильностью изделия с точностью 0.25%FS или выше требуют более строгого отбора чувствительных элементов и температурной компенсации, поэтому их цена закономерно возрастает. Дисплей не должен быть причиной для игнорирования класса точности.

Третий фактор — материал частей, контактирующих со средой, и способ уплотнения. Для обычной чистой воды можно выбрать стандартную конфигурацию с нержавеющей сталью 316L, полиуретановым кабелем и другими типовыми компонентами; для сильных кислот, сильных щелочей, солесодержащих сточных вод, суспензий с частицами и других сред могут потребоваться PTFE, PVDF, сплав Хастеллой или специальные антикоррозионные покрытия. Затраты на коррозионностойкие материалы, фланцевое соединение и взрывозащищённую сертификацию обычно значительно выше разницы в стоимости LED и LCD-индикации.

Технические условия, которые следует унифицировать при проверке ценовых предложений

Специалисты по закупкам должны требовать от поставщиков указания в коммерческом предложении диапазона измерений, температуры среды, напряжения питания, выходного сигнала, класса точности, степени защиты и технологического присоединения. Например, для датчиков уровня с питанием 24VDC и выходом 4mA–20mA требования к калибровке диапазона от 0 м до 5 м и диапазона от 0 м до 30 м не полностью одинаковы.

Для проектов в сфере наружных гидротехнических сооружений, очистки сточных вод и химической промышленности также необходимо подтвердить, соответствует ли степень защиты требованиям IP65, IP67 или выше, защищена ли клеммная коробка от влаги и обеспечено ли надёжное уплотнение выхода кабеля. Для взрывоопасных зон необходимо отдельно проверить маркировку взрывозащиты, область действия сертификата и требования к монтажу.

Функции связи также существенно влияют на цену. Двухпроводной выход 4mA–20mA подходит для большинства стандартных систем управления; если требуются RS485, Modbus, HART или удалённая настройка параметров, протокол связи, настройку адреса, длину кабеля и совместимость с верхним уровнем управления следует включить в условия сравнения цен.

Выбор LED или LCD-индикации уровня в зависимости от условий эксплуатации

Гидротехнические объекты, водоподготовка и наружные резервуары

В таких условиях, как бассейны, водонапорные башни, насосные станции, каналы и канализационные насосные колодцы, персоналу при обходе обычно необходимо быстро подтверждать показания. Если датчик установлен в месте с сильным освещением или на значительном расстоянии для наблюдения, приоритетный выбор яркой LED-индикации более удобен для ежедневных осмотров; при этом можно подключить сигнал 4mA–20mA или RS485 к системе управления.

Периодичность обслуживания гидротехнических датчиков уровня следует устанавливать с учётом качества воды, отложений и места монтажа. Для чистой воды или закрытых резервуаров проверку можно проводить один раз в 6–12 месяцев; для сточных вод, речной воды или сред с песком и илом рекомендуется каждые 3–6 месяцев проверять наличие отложений на зонде, повреждения кабеля и дрейф нуля.

При выборе для наружной установки также следует уделять внимание молниезащите, защите от импульсных перенапряжений и экранированию кабеля. Способ индикации решает только задачу локального считывания показаний; на долговременную стабильность в действительности влияют водонепроницаемое уплотнение, монтажный кронштейн, защита выводов и конструкция электрозащиты от помех.

Химическая промышленность, сильные щелочи и коррозионные среды

При использовании датчиков уровня для сильных щелочей прежде всего необходимо убедиться, что части датчика, контактирующие со средой, оболочка кабеля, уплотнительные кольца и монтажный фланец выдерживают концентрацию и температуру среды. Нельзя игнорировать риск коррозии обычных металлов и резиновых деталей под воздействием таких сред, как гидроксид натрия и гидроксид калия, только потому, что LCD обладает более широкими возможностями меню или LED имеет более низкую цену.

Срок службы коррозионностойкого датчика уровня не имеет фиксированного значения. На него влияют концентрация среды, температура, колебания давления, частота очистки и монтажные напряжения. При соответствии условиям эксплуатации, нормативном монтаже и регулярном обслуживании промышленные изделия могут иметь длительный срок службы; при неправильном выборе материалов даже при нормальной начальной работе за короткое время могут возникнуть коррозия мембраны или отказ уплотнения.

Для ёмкостей с испаряющимися газами, пеной, кристаллизацией или перемешиванием необходимо дополнительно определить, подходит ли гидростатическое, ультразвуковое или радарное решение. Предоставление на этапе закупки названия среды, её концентрации, максимальной температуры и конструкции резервуара поможет избежать последующих затрат на повторную замену из-за ошибок выбора.

Составление практического перечня для сравнения цен на датчики уровня

Рекомендуется разделить LED-датчики уровня и LCD-датчики уровня на две группы: «базовые модели с индикацией» и «интеллектуальные модели с конфигурацией», а затем проводить сравнение. Только после определения принципа измерения, диапазона, точности, материалов, контактирующих со средой, и требований к защите следует сравнивать дисплей, связь, сигнализацию и монтажные принадлежности — это позволит получить практически значимый вывод для закупки.

Для проектов, где требуется только локальное считывание уровня и бюджет достаточно определён, можно выбрать LED-решение с чёткой индикацией, стабильным выходным сигналом и надёжной конструкцией. Для применений, требующих локальной настройки параметров, просмотра нескольких рабочих состояний, снижения сложности наладки или сочетания с низким энергопотреблением, LCD-решение имеет больше преимуществ. Между ними нет абсолютного превосходства; ключевым является соответствие функций условиям эксплуатации и процессам управления.

При отправке запроса на коммерческое предложение подготовьте информацию о названии среды, диапазоне уровня, способе монтажа, напряжении питания, выходном сигнале, рабочей температуре, условиях давления и необходимости LED или LCD-индикации. Компания Xi'an Shenghongchuang Instrumentation Co., Ltd. может предоставить рекомендации по выбору датчиков уровня, подтверждению параметров, нестандартной настройке и техническому обслуживанию в соответствии с условиями на объекте, помогая проектам обеспечить разумный баланс между точностью, надёжностью и закупочной стоимостью.
