Каковы основные моменты при приемочных испытаниях преобразователя давления

Приемочные испытания преобразователя давления зачастую определяют, насколько беспроблемной будет его дальнейшая эксплуатация. Многие неисправности на объекте возникают не из-за внезапной поломки оборудования, а потому, что перед приемкой или монтажом не были тщательно проверены ключевые параметры.

С практической точки зрения, недостаточно строгая приемка преобразователя давления может привести как к незначительному дрейфу показаний, так и к ложному срабатыванию блокировок, остановке оборудования и даже повлиять на результаты оценки безопасности.

Поэтому приемочные испытания нельзя сводить только к проверке сертификата соответствия. Внешний вид и конструкция, диапазон измерения и точность, герметичность, стабильность и согласованность выходного сигнала — все это ключевые параметры, которые необходимо проверять по отдельности.

Сначала проверьте комплектность документации, чтобы избежать неопределенности в вопросах ответственности

Получив преобразователь давления, многие сразу приступают к испытаниям. Такой порядок действий допустим, однако более надежный подход — сначала полностью проверить сопроводительную документацию.

Особое внимание следует уделить тому, соответствуют ли закупочной ведомости и техническому соглашению модель, диапазон измерения, тип выхода, требования к электропитанию, совместимость со средой, монтажное присоединение и степень защиты.

Также необходимо проверить протокол заводских испытаний, свидетельство о калибровке, сертификат соответствия, руководство по эксплуатации и необходимую документацию по взрывозащите. При неполном комплекте документов впоследствии будет сложно определить ответственность в случае возникновения споров.

• Проверьте соответствие параметров на шильдике параметрам, указанным в договоре.
• Убедитесь, что диапазон измерения преобразователя давления имеет разумный запас.
• Убедитесь, что выходной сигнал имеет формат 4-20mA, 0-10V или цифровой сигнал.
• Убедитесь, что резьба, фланец и гигиеническое присоединение соответствуют условиям на объекте.

Проверка внешнего вида и конструкции — этап, которым чаще всего пренебрегают

Внешний вид преобразователя давления может многое сказать о его надежности. Царапины на корпусе, деформация присоединения, грубые сварные швы и нечеткая маркировка обычно свидетельствуют о рисках на этапе производства или транспортировки.

Особое внимание следует обратить на отсутствие трещин в корпусе, надежность кабельного ввода, отсутствие ослабления клемм, целостность уплотнительных колец, а также отсутствие ударных повреждений и заусенцев на элементах технологического присоединения.

Если прибор используется во влажной, сильно запыленной или коррозионной среде, защитную конструкцию нельзя оценивать только визуально. Зазоры при сборке корпуса и состояние уплотнительных элементов преобразователя давления влияют на его дальнейшую защиту от воды и пыли.

При приемке внешнего вида рекомендуется обратить особое внимание на следующие пункты

• Четкость маркировки и возможность отслеживания серийного номера.
• Наличие повреждений корпуса, разделительной мембраны и присоединительных элементов.
• Полноту комплектации, включая кронштейны, соединительные элементы и уплотнения.
• Надежность противоударной защиты упаковки и отсутствие следов воздействия влаги.

Испытания диапазона и точности — ключевой этап приемки преобразователя давления

Главная ценность преобразователя давления заключается в стабильном и точном преобразовании изменения давления в полезный сигнал. Поэтому испытания диапазона и точности должны занимать центральное место в программе приемки.

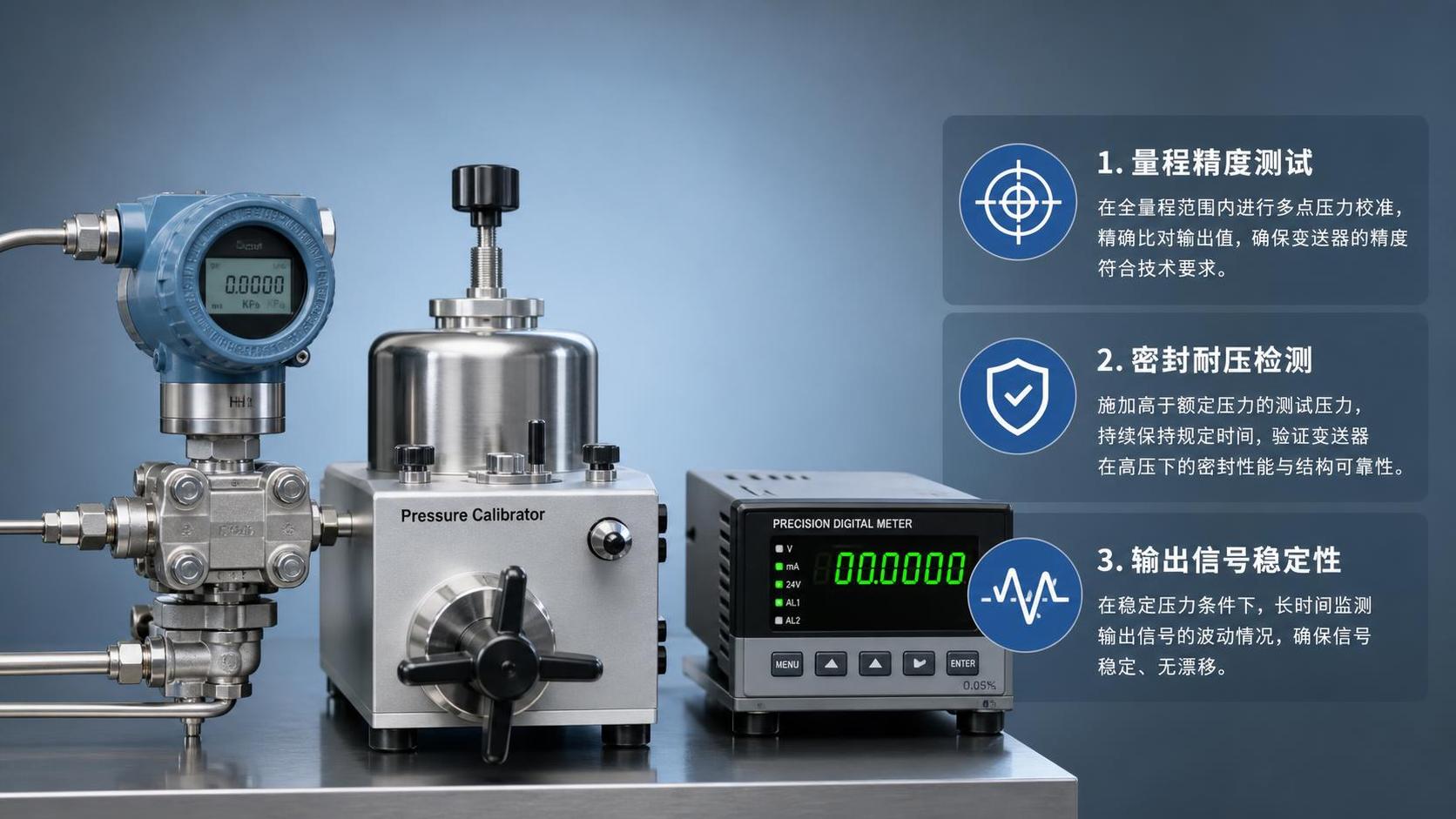

При испытаниях рекомендуется использовать эталонный источник давления и эталонный манометр более высокого класса точности. Обычно давление подают и проверяют при прямом и обратном ходе в точках 0%, 25%, 50%, 75% и 100% диапазона.

Это позволяет оценить не только величину погрешности, но и определить линейность, гистерезис и повторяемость. Если проверять только одну точку на полном диапазоне, можно пропустить отклонения в средней части диапазона и нарушения при обратном ходе.

Если преобразователь давления используется для высокоточных измерений, технологических блокировок оборудования или мониторинга безопасности, рекомендуется установить более строгие приемочные критерии, чем для обычных технологических точек, оставив запас для последующей эксплуатации.

Герметичность и способность выдерживать давление связаны с безопасностью эксплуатации

Недостаточная герметичность является одной из распространенных причин отказов преобразователей давления на объекте. Особенно важен этот вопрос в гидравлических и паровых системах, а также при работе с химическими средами.

При приемке следует в соответствии с требованиями к изделию провести испытание на газовую или гидравлическую герметичность, проверить отсутствие утечек в местах присоединений, сварных швах и разделительных элементах, а также зафиксировать изменение давления в процессе выдержки под давлением.

Помимо герметичности, необходимо проверить способность выдерживать давление. Важно оценить, сохраняет ли преобразователь давления конструктивную целостность при кратковременной перегрузке и не возникает ли дрейф нулевой точки.

Для следующих условий эксплуатации требования к приемке следует повысить

• Насосные станции и компрессорные системы с высоким уровнем пульсаций давления.
• Среды с высокой температурой, высокой коррозионной активностью или высокой влажностью.
• Трубопроводы с токсичными или легковоспламеняющимися средами.
• Рабочие места, где остановка оборудования дорого обходится, а частое техническое обслуживание невозможно.

Стабильность и согласованность выходных сигналов определяют будущие затраты на обслуживание

То, что преобразователь давления сразу после установки обеспечивает точные измерения, еще не означает, что он будет сохранять точность в течение длительного времени. При приемочных испытаниях проверка стабильности зачастую информативнее однократной проверки точности.

Распространенный метод заключается в выдержке фиксированного давления в течение определенного времени с непрерывной регистрацией выходного значения для выявления колебаний, дрейфа, скачков или замедленного восстановления.

Если закупается большое количество приборов одной партии, следует также выборочно проверить согласованность выходных сигналов. При слишком большой разнице сигналов нескольких преобразователей давления в одинаковых условиях последующее сравнение в системе и управление взаимосвязанными функциями будут затруднены.

Для преобразователей давления с выходом 4-20mA необходимо также убедиться, что выходной сигнал во всем диапазоне изменяется непрерывно, без разрывов, а после подключения к PLC или DCS соответствует стандартному значению на объекте.

Не забывайте об адаптации к окружающей среде и соответствии условиям монтажа

Многие проблемы при приемке связаны не с неисправностью самого изделия, а с несоответствием выбора прибора условиям эксплуатации. Нередко преобразователь давления успешно проходит испытания, но после установки на объекте начинает часто выходить из строя.

Поэтому уже на этапе приемки необходимо одновременно оценить диапазон температур, коррозионную активность среды, интенсивность вибрации, электромагнитные помехи, монтажное пространство и способ прокладки кабелей, чтобы подтвердить фактическую совместимость.

Например, для участка с высокотемпературной средой может потребоваться конструкция для отвода тепла или импульсная трубка; в условиях сильной вибрации — более надежный монтажный кронштейн; во влажной зоне — достаточная степень защиты.

Тщательная проработка этого этапа обычно заметно снижает последующую частоту отказов преобразователя давления и делает затраты на техническое обслуживание более предсказуемыми.

Как оформить приемочное заключение, чтобы оно имело практическую ценность

Эффективная приемка преобразователя давления не должна ограничиваться простой записью «соответствует» или «не соответствует». Более полезный подход — оформить прослеживаемый, проверяемый и сопоставимый протокол приемки.

В протоколе следует указать испытательное оборудование, условия окружающей среды, точки испытаний, фактические данные, допустимую погрешность, описание отклонений и рекомендации по их устранению. Это обеспечит более надежную основу для последующего анализа.

1. Сначала проверьте документацию и модель, подтвердив соответствие закупке.
2. Затем проверьте внешний вид и конструкцию, исключив проблемы транспортировки и сборки.
3. После этого проведите испытания диапазона, точности, герметичности и стабильности.
4. В завершение с учетом условий эксплуатации определите, можно ли вводить прибор в эксплуатацию.

Для применений, требующих длительной стабильной работы, рекомендуется отдавать предпочтение поставщикам преобразователей давления с большим опытом производства, отлаженными процедурами контроля и оперативной технической поддержкой.

Компания 西安盛弘创仪器仪表有限公司 специализируется на разработке, производстве и реализации датчиков давления, преобразователей давления и другой продукции. Изделия компании охватывают широкий спектр промышленных измерительных задач, что позволяет более тщательно подбирать оборудование и оценивать его приемку с учетом конкретных условий эксплуатации.

Тщательное проведение приемочных испытаний преобразователя давления позволяет, затратив немного больше времени на начальном этапе, обеспечить более стабильную эксплуатацию, снизить затраты на техническое обслуживание и сделать управление безопасностью более эффективным.
