Перед вводом преобразователя давления в эксплуатацию на объекте не спешите подавать питание: сначала проверьте диапазон измерения, подключение, источник питания и состояние монтажа, затем убедитесь в исправности нулевой точки и выходного сигнала. Выполнение этих шагов позволяет эффективно снизить погрешность, повысить эффективность наладки и обеспечить стабильность работы.

Для пользователей и операторов на объекте преобразователь давления — не простое устройство, которое достаточно «подключить и сразу использовать». Особенно в таких областях, как химическая промышленность, водоочистка, теплоснабжение, гидравлика и комплектование оборудования: даже пропуск одной базовой проверки может привести к дрейфу сигнала 4mA, отклонению полного диапазона 20mA и даже к последующим ошибочным срабатываниям блокировок.

Компания 西安盛弘创仪器仪表有限公司 длительное время поставляет для промышленных объектов датчики давления, преобразователи давления и различные средства измерения и контроля на базе датчиков. С учетом типового опыта применения в отрасли датчиков ниже рассмотрены порядок наладки, ключевые пункты проверки, распространенные ошибки и рекомендации по работе на объекте, чтобы помочь операторам выполнять наладку преобразователей давления более стабильно, быстро и точно.

Перед наладкой на объекте тщательно проверьте 4 базовых условия

Многие неисправности преобразователей давления связаны не с самим изделием, а с недостаточной подготовкой перед наладкой. В обычных условиях первичную проверку на объекте рекомендуется завершить за 10–20 минут. Основное внимание следует уделить четырем базовым параметрам: диапазону измерения, месту установки, условиям электропитания и способу подключения. Это позволяет заранее исключить около 70% элементарных проблем.

Соответствуют ли диапазон измерения и рабочие условия

Сначала проверьте паспортную табличку. Оператор должен убедиться, что диапазон измерения преобразователя давления соответствует условиям на объекте, например 0～0.6MPa, 0～1MPa или 0～10MPa. Если фактическое рабочее давление длительное время находится ниже 10% диапазона, это может повлиять на разрешение выходного сигнала; если же оно длительное время приближается к 90% полного диапазона, возрастает риск перегрузки.

Проверьте 3 основных параметра

1. Превышает ли верхний предел диапазона максимальное давление на объекте; обычно рекомендуется оставлять запас 10%～20%;
2. Соответствует ли выходной сигнал системе управления, например 4～20mA или 0～10V;
3. Соответствует ли класс точности технологическим требованиям; распространенные значения — 0.5%FS и 0.25%FS.

Влияет ли состояние монтажа на результаты измерений

На втором этапе проверьте монтаж. Если преобразователь давления установлен на выходе насоса с сильной вибрацией, на паровом ответвлении с резкими перепадами температуры, либо в канале подвода давления имеются засорение, утечки или скопление жидкости, это напрямую повлияет на стабильность сигнала. Для обычных промышленных объектов рекомендуется выдерживать расстояние не менее 0.5 метра между корпусом датчика и источником сильной вибрации; при необходимости следует установить демпфирующий отвод или принять меры по снижению вибрации.

При измерении давления газа канал подвода давления желательно направлять вниз или располагать горизонтально, чтобы уменьшить влияние конденсата; при измерении давления жидкости следует по возможности избегать установки в самой высокой точке, чтобы предотвратить скопление пузырьков воздуха. На первый взгляд это лишь различие в ориентации, однако в диапазоне низких давлений, например при применении 0～100kPa, погрешность нулевой точки часто заметно увеличивается.

Чтобы упростить быструю проверку на объекте, перед наладкой можно последовательно проверить состояние по приведенной ниже таблице и избежать пропуска отдельных пунктов.

Из этих четырех базовых проверок чаще всего упускают подключение и электропитание. Особенно это актуально для двухпроводных преобразователей давления 4～20mA: если общее сопротивление цепи слишком велико или способ подключения входа аналогового модуля PLC не соответствует требованиям, даже исправный преобразователь может выдавать сигнал, зафиксированный в определенном диапазоне.

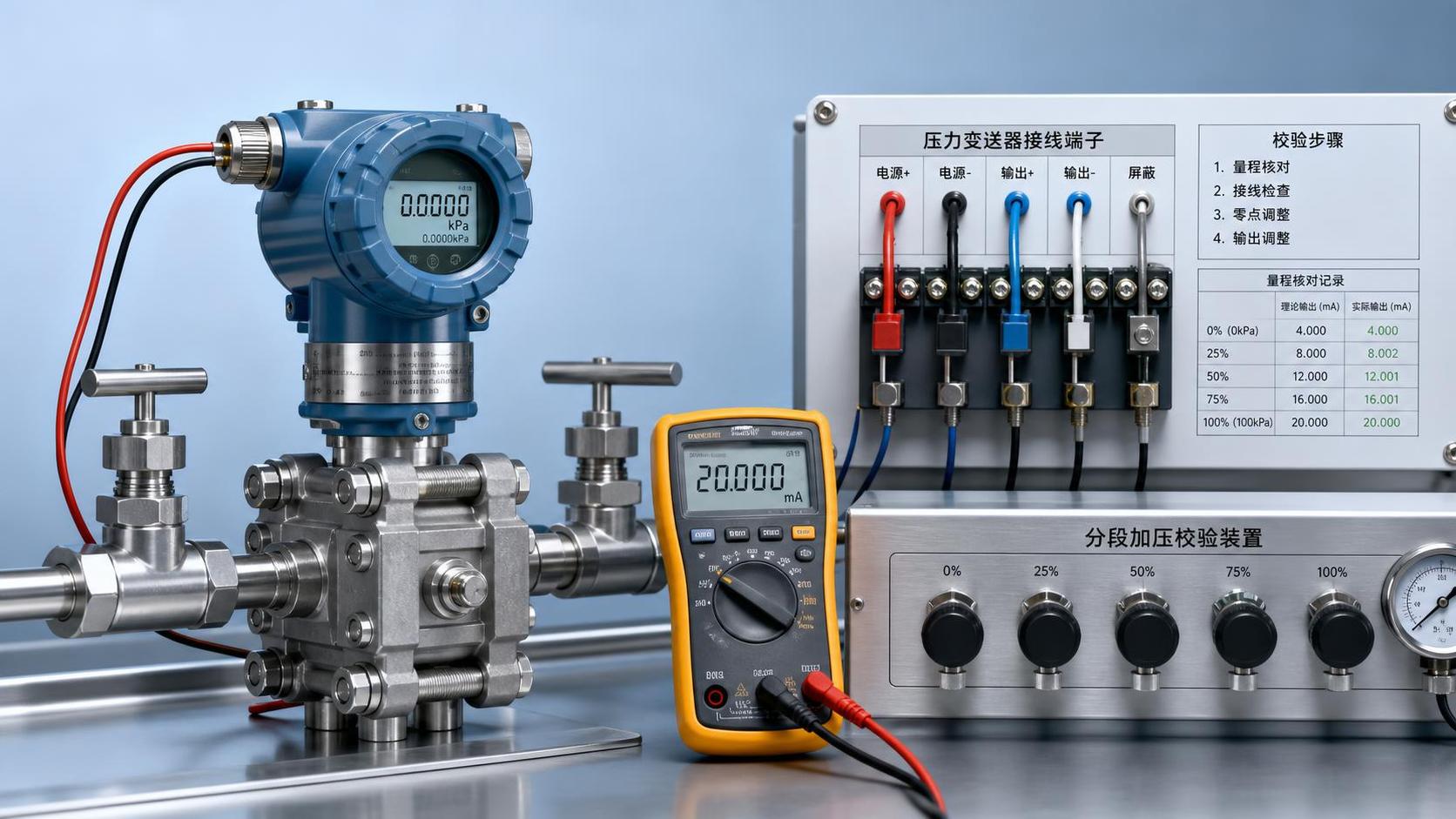

При подаче питания выполняйте наладку в последовательности «ноль — выход — давление»

После завершения статической проверки можно приступать к наладке под напряжением. Для большинства преобразователей давления рекомендуется соблюдать последовательность из трех шагов: сначала проверить нулевую точку, затем измерить выходной сигнал и в конце выполнить проверку под давлением. Преимущество такого порядка в том, что при обнаружении отклонения можно быстро определить, связано ли оно с монтажом, электропитанием или самим датчиком, и сократить количество повторных демонтажей и установок.

Шаг 1: проверьте нулевую точку при отсутствии давления

Убедившись, что со стороны процесса отсутствует давление или она сообщается с атмосферой, сначала считайте выходной сигнал преобразователя давления. Для стандартного сигнала 4～20mA теоретическое значение нулевой точки должно быть близко к 4mA; для сигнала 0～10V — к 0V. Допустимую погрешность на объекте обычно определяют с учетом класса точности. Например, для устройства с классом точности 0.5%FS и диапазоном 1MPa отклонение нулевой точки не должно быть слишком большим.

Если при отсутствии давления показания не возвращаются к нулю, не следует сразу считать изделие поврежденным. Поочередно проверьте остаточное давление в канале подвода, изменение монтажного положения, цепь подключения и настройки считывания измерительного прибора. Во многих случаях причиной так называемого «дрейфа нулевой точки» являются остаточная среда в импульсной трубке или ошибка пересчета диапазона на стороне отображения.

Шаг 2: проверьте непрерывность и стабильность выходного сигнала

С помощью мультиметра, амперметра или интерфейса мониторинга аналоговых сигналов системы наблюдайте за стабильностью выхода преобразователя давления. В нормальных условиях при неподвижном рабочем режиме колебания тока должны быть небольшими. Если при отсутствии заметного изменения давления сигнал часто скачкообразно изменяется, обычно необходимо проверить электромагнитные помехи, качество заземления, неподключенный экран или чрезмерную пульсацию питания.

Рекомендуется проверить 4 точки сигнала

• Стабильно ли напряжение на клеммах преобразователя;
• Соответствуют ли значения, принимаемые PLC или измерительным прибором, показаниям на объекте;
• Является ли изменение выходного сигнала линейным при отсутствии нагрузки и при нагрузке;
• Заземлен ли экран с одной стороны, чтобы избежать образования контура заземления.

Шаг 3: проверьте реакцию диапазона при поэтапном повышении давления

В завершение выполните испытание под давлением. Наиболее надежный способ — проверить четыре точки поэтапно: 25%, 50%, 75% и 100%. Например, для преобразователя давления 0～1MPa можно последовательно проверить, близки ли соответствующие выходные сигналы при 0.25MPa, 0.5MPa, 0.75MPa и 1MPa к 8mA, 12mA, 16mA и 20mA. Такой метод нагляден и позволяет своевременно обнаружить отклонение линейности.

Если возможности на объекте ограничены, необходимо как минимум проверить три точки: нулевую, 50% диапазона и полный диапазон. Для рабочих мест с повышенными требованиями к точности управления, например в системах поддержания постоянного давления воды, при гидравлической нагрузке и мониторинге перепада давления на фильтре, рекомендуется сохранять отдельные записи для повышения и снижения давления, чтобы оценить, находятся ли гистерезис и повторяемость в допустимых пределах.

На разных этапах наладки приоритеты проверки различаются; последовательная фиксация результатов упрощает передачу информации и повторную проверку.

Согласно опыту работы на объектах, поэтапное повышение давления практичнее, чем «однократный выход на полный диапазон». Оно позволяет не только проверить нормальность выходного сигнала преобразователя давления, но и своевременно выявить небольшие утечки в соединениях, отклонения пересчета сигнала или ошибки настройки коэффициента преобразования в системе сбора данных.

3 наиболее распространенные ошибки на объекте часто задерживают работы сильнее, чем неисправности оборудования

На многих проектах сроки наладки увеличиваются не из-за неисправности преобразователя давления, а из-за неправильного порядка действий на объекте. Особенно на этапе комплексной наладки оборудования: если специалисты по электрике, КИП и механике не ведут единый журнал, одна и та же проблема может проверяться неоднократно, что нарушает график ввода в эксплуатацию.

Ошибка 1: замена старого прибора без изучения документации

При модернизации старого оборудования некоторые специалисты обращают внимание только на размер соединения, не проверяя тип выхода и требования к питанию. Например, в исходной системе используется трехпроводной выход по напряжению, а новый прибор представляет собой двухпроводной преобразователь давления 4～20mA. Такое несоответствие приводит к ситуации «установили — индикатор включается, но данные неправильные». Перед заменой необходимо как минимум проверить 4 параметра: соединение, диапазон, выходной сигнал и питание.

Ошибка 2: считать неисправностью датчика любое отклонение показаний

При завышенных, заниженных или скачкообразно изменяющихся показаниях многие сразу думают о замене преобразователя давления. На практике проблема также может быть вызвана не полностью открытым клапаном, засорением канала подвода давления, невыполненным сбросом нулевой точки системы или неправильной настройкой разрешения модуля сбора данных. Пятиминутная базовая проверка часто эффективнее, чем немедленный демонтаж и повторная установка.

Ошибка 3: игнорировать условия длительной эксплуатации

Однократное успешное завершение наладки не гарантирует стабильность последующей работы. Если температура на объекте длительное время превышает 60℃, присутствуют влажность и конденсация, сильная пульсация среды или частые гидравлические удары, преобразователь давления, даже нормально работающий вначале, может проявить дрейф уже через 1–3 месяца. Поэтому еще во время наладки необходимо одновременно оценить последующие меры защиты, демпфирования и технического обслуживания.

Простые привычки технического обслуживания для операторов

1. Раз в неделю проверять тенденцию изменения выходного сигнала и обращать внимание на постоянный дрейф;
2. Ежемесячно проверять затяжку соединений, кабелей и клемм;
3. Ежеквартально выполнять выборочную проверку нулевой точки и средней точки диапазона;
4. Во время остановки оборудования для технического обслуживания одновременно очищать канал подвода давления и вспомогательные компоненты.

Правильный выбор преобразователя давления и сервисной поддержки значительно упрощает последующую наладку

Для предприятия-пользователя успешность наладки зависит не только от порядка выполнения операций, но и от правильности предварительного выбора оборудования. Преобразователь давления, соответствующий рабочим условиям, обычно быстрее переходит в стабильный режим после установки; напротив, даже многократная проверка на объекте не всегда позволяет получить желаемый результат.

На какие факторы обратить внимание при выборе

Сначала определите свойства среды: газ, жидкость или коррозионная технологическая среда; затем проверьте диапазон давления, монтажное соединение, выходной сигнал и температурные условия; после этого выясните, требуется ли устойчивость к вибрации и помехам, а также совместимый дисплей и система управления. Для большинства промышленных применений предварительное уточнение этих 5 условий позволяет заметно снизить вероятность последующих переделок.

Компания 西安盛弘创仪器仪表有限公司 предлагает широкий ассортимент продукции, включая датчики давления, преобразователи давления, датчики и преобразователи перемещения, датчики и расходомеры, тензодатчики и преобразователи, датчики и преобразователи силы, датчики и преобразователи температуры и влажности, датчики крутящего момента, интеллектуальные цифровые показывающие приборы и контроллеры. Продукция подходит для системного подбора в составе оборудования и для задач промышленной автоматизации. Для операторов комплексная поддержка при выборе и наладке часто позволяет сэкономить больше времени, чем отдельная закупка одного датчика.

Какие проблемы на объекте помогает решить сервисное сопровождение

На практике типовые потребности операторов несложны: важно «быстро подключить, точно настроить и обеспечить стабильную работу». Поэтому сервисная поддержка поставщика должна как минимум охватывать 3 аспекта: базовые рекомендации по подключению, подтверждение диапазона и выходного сигнала, а также рекомендации по поиску причин нестандартного сигнала. Даже предварительное согласование одной схемы подключения может сэкономить полдня работы по поиску неисправности на объекте.

Если вы выполняете модернизацию оборудования, добавляете новые точки на производственной линии или заменяете старые приборы, рекомендуется еще до закупки систематизировать данные о типе среды, диапазоне давления, размере соединения, способе питания и типе входа системы управления. Это не только облегчает выбор подходящего преобразователя давления, но и позволяет с самого начала избежать лишних трудностей при наладке.

Если упорядочить последовательность наладки, работа преобразователя давления на объекте станет значительно проще: сначала проверьте диапазон и монтаж, затем питание и подключение, после этого выполните проверку нулевой точки, сигнала и поэтапного повышения давления, и только затем переходите к штатному вводу в эксплуатацию. Для предприятий, заинтересованных в стабильной работе и эффективном техническом обслуживании, этот порядок практичен и легко воспроизводится на других рабочих местах.

Если вы хотите дополнительно уточнить совместимость изделия, способ подключения или основные моменты наладки на объекте, свяжитесь с компанией 西安盛弘创仪器仪表有限公司, чтобы получить рекомендации по выбору преобразователя давления с учетом рабочих условий и решения по применению датчиков, а также узнать больше о предлагаемых решениях.
