Погружной датчик уровня жидкости — это разновидность датчика давления для измерения уровня жидкости. Он основан на принципе, что гидростатическое давление измеряемой жидкости пропорционально её высоте, и использует изолированный диффузионный кремниевый чувствительный элемент или керамический ёмкостный датчик давления, преобразуя гидростатическое давление в электрический сигнал. Затем, после температурной компенсации и линейной коррекции, он преобразуется в стандартный электрический сигнал. Обычно применяется для измерения уровня различных сред в таких системах и отраслях, как нефтехимия, металлургия, электроэнергетика, фармацевтика, водоснабжение и водоотведение, охрана окружающей среды и др.

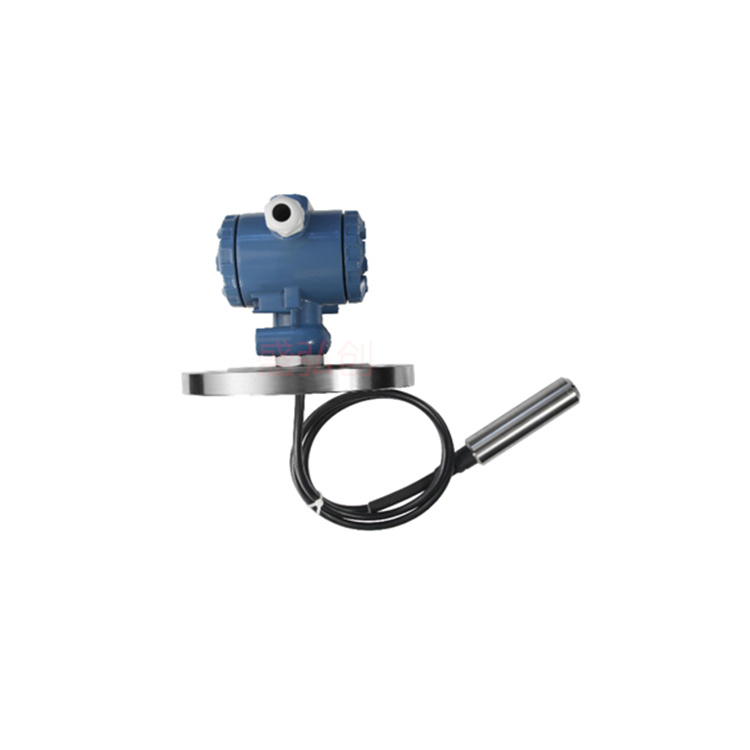

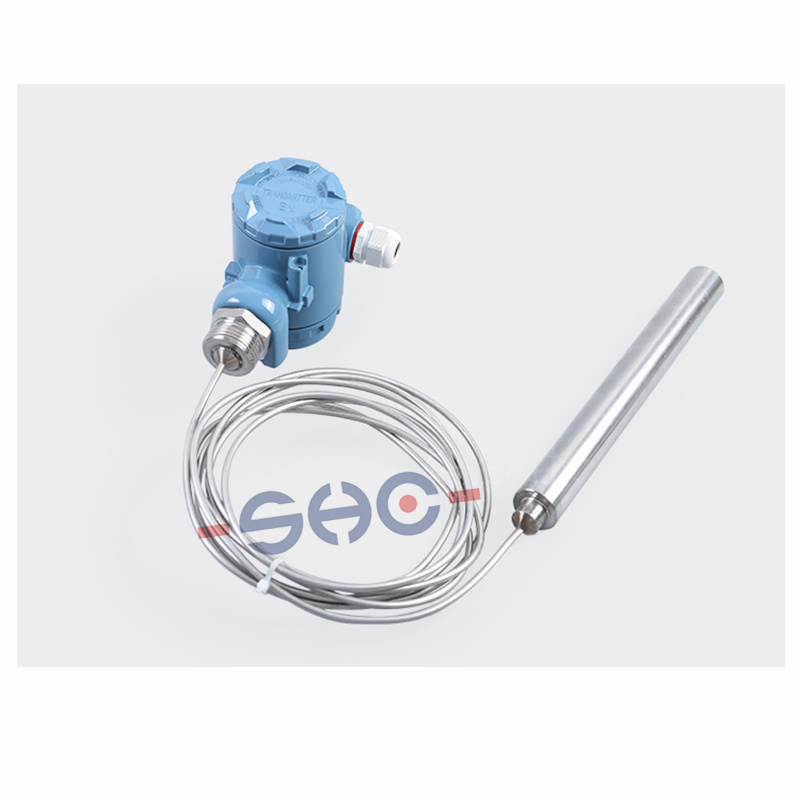

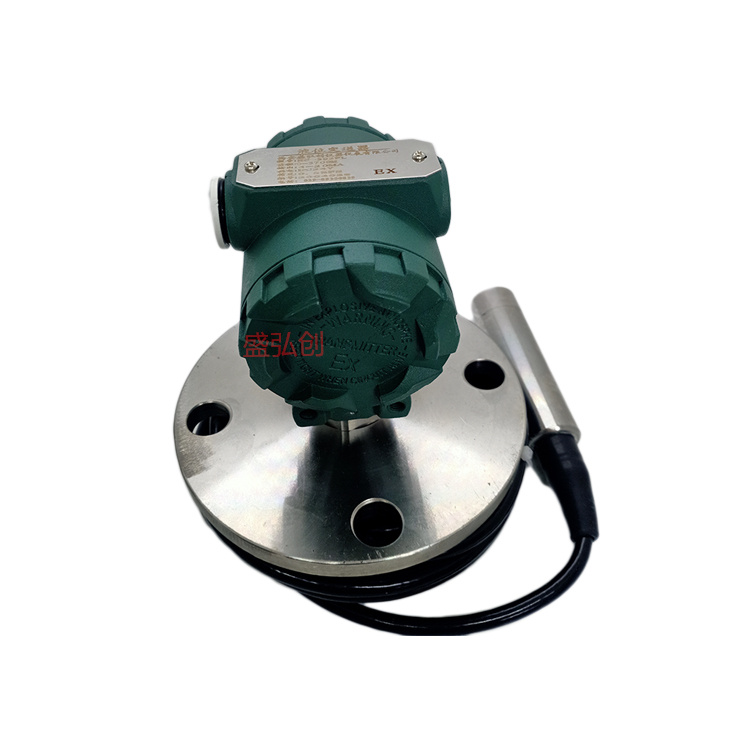

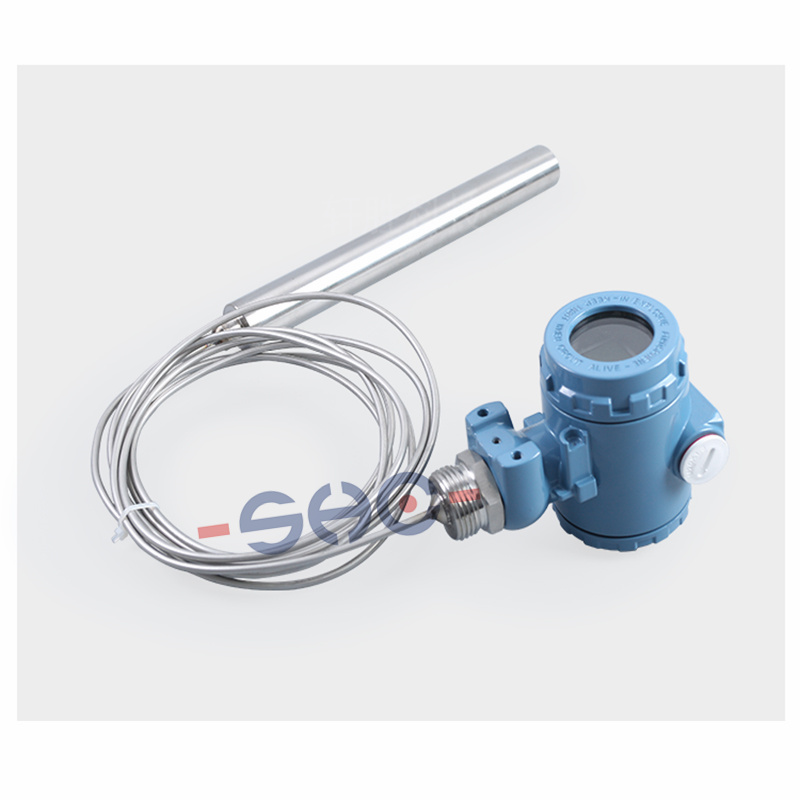

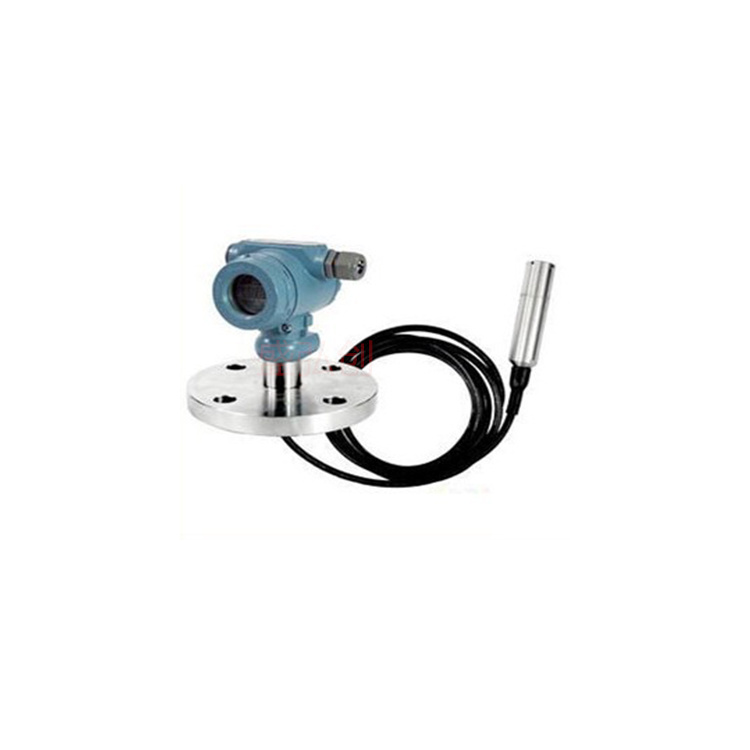

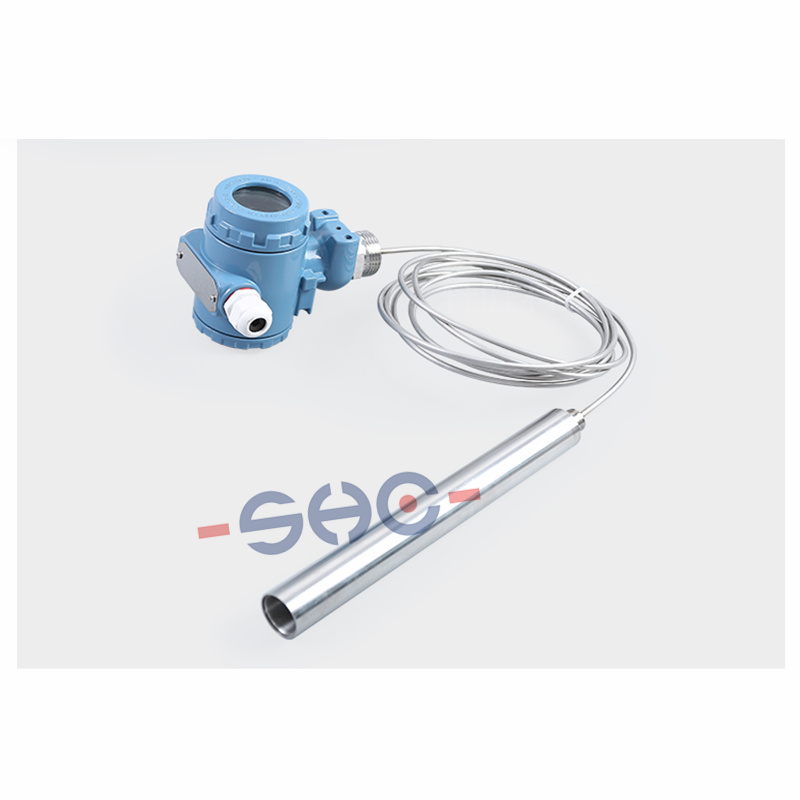

 Погружной преобразователь уровня жидкости основан на принципе, что гидростатическое давление измеряемой жидкости прямо пропорционально её высоте, и использует пьезорезистивный эффект чувствительного элемента из диффузионного кремния или керамики для преобразования гидростатического давления в электрический сигнал. После температурной компенсации и линейной коррекции он преобразуется в стандартный токовый сигнал 4-20mADC. Чувствительная часть погружного преобразователя уровня жидкости может быть непосредственно погружена в жидкость, а часть преобразователя может быть закреплена с помощью фланца или кронштейна, что делает установку и эксплуатацию очень удобными.

Принцип работы

 Принцип измерения гидростатического давления:

 Когда погружной преобразователь уровня жидкости опускается на определённую глубину в измеряемой жидкости, давление, действующее на чувствительный элемент, выражается формулой:Ρ=ρ.g.H + Po

В формуле:

P：давление, испытываемое входной жидкостной мембраной преобразователя ρ：ρ：плотность измеряемой жидкости

g：ускорение силы тяжести

Po：атмосферное давление на поверхности жидкости

H：глубина погружения преобразователя в жидкость

В то же время через вентиляционную трубку из нержавеющей стали давление жидкости подводится в положительную камеру чувствительного элемента, а атмосферное давление на поверхности жидкостиPo соединяется с отрицательной камерой датчика, чтобы компенсировать Po на обратной стороне датчика, благодаря чему измеренное датчиком давление составляет:ρ.g.H, и, измерив давлениеP, можно получить глубину уровня жидкости

3Основные технические характеристики

Диапазон измерения：0.0～110m

Точность：0.1、0.2、0.5、1.0级

Рабочая температура：-20～80℃

Выходной сигнал：двухпроводный 4～20mADC、трёхпроводный выход по напряжению、485связь、HARTпротокол

Напряжение питания：стандартное 24VDC（12～36VDC）

Нечувствительная зона：≤±1.0%FS

Нагрузка：0-600Ω

Относительная влажность：≤85%

Степень защиты：IP68

Маркировка взрывозащиты：ExiaⅡCT4-7

С момента основания компания Xi'an Shenghongchuang Instrumentation Co., Ltd. в основном занимается разработкой и производством приборов для измерения давления, уровня, температуры, дифференциального давления, цифровых индикаторов, весоизмерительных приборов и расходомеров.Основная продукция: керамические датчики давления на основе metallux из Швейцарии, самостоятельно разработанные керамические ёмкостные датчики давления. Диффузионный кремний, керамическое сопротивление, тензодатчик, металлическая ёмкость, керамические ёмкостные преобразователи давления, дистанционные преобразователи давления, преобразователи давления для высоких температур, мембранные преобразователи давления, антикоррозионные преобразователи давления, раздельные/моноблочные преобразователи уровня жидкости, антикоррозионные преобразователи уровня жидкости, молниезащищённые преобразователи уровня жидкости, высокотемпературные преобразователи уровня с проводящим давлением, стержневые преобразователи уровня жидкости, фланцевые преобразователи уровня жидкости, преобразователи воздушного давления, металлические ёмкостные преобразователи дифференциального давления, преобразователи дифференциального давления на основе диффузионного кремния, регуляторы давления, термопары/терморезисторы, преобразователи температуры, ультразвуковые уровнемеры

Примечания 1.Все поставляемые изделия комплектуются сертификатом соответствия и руководством по эксплуатации, в котором указаны номер изделия, технические параметры, схема подключения, дата выпуска и т. д. Пожалуйста, внимательно проверьте, чтобы избежать ошибок при использовании. 2.Схема подключения должна строго выполняться в соответствии с инструкцией по эксплуатации нашей компании. 3.Данное изделие является прецизионным прибором; запрещается произвольно разбирать его, подвергать ударам, падениям, а также использовать острые инструменты для прокола чувствительного элемента. 4.После подачи питания преобразователь может сразу начать работу, однако после предварительного прогрева в течение 30 минут выход становится стабильным. 5.В случае обнаружения неисправности во время использования следует отключить питание, прекратить эксплуатацию, провести проверку или напрямую связаться с техническим отделом нашей компании. 6.При транспортировке и хранении следует восстановить оригинальную упаковку и хранить в прохладном, сухом, проветриваемом помещении. 7.Гарантийный срок составляет 12 месяцев (повреждения, вызванные неправильным использованием, такие как перегрузка по давлению, ошибки подключения и т. д., не входят в гарантийные обязательства). 8.Специальная продукция относится к изделиям, изготавливаемым под заказ; возврат без причины в течение 7 дней не предусмотрен, а для заказной продукции возврат и обмен не допускаются.
