Описание продукта

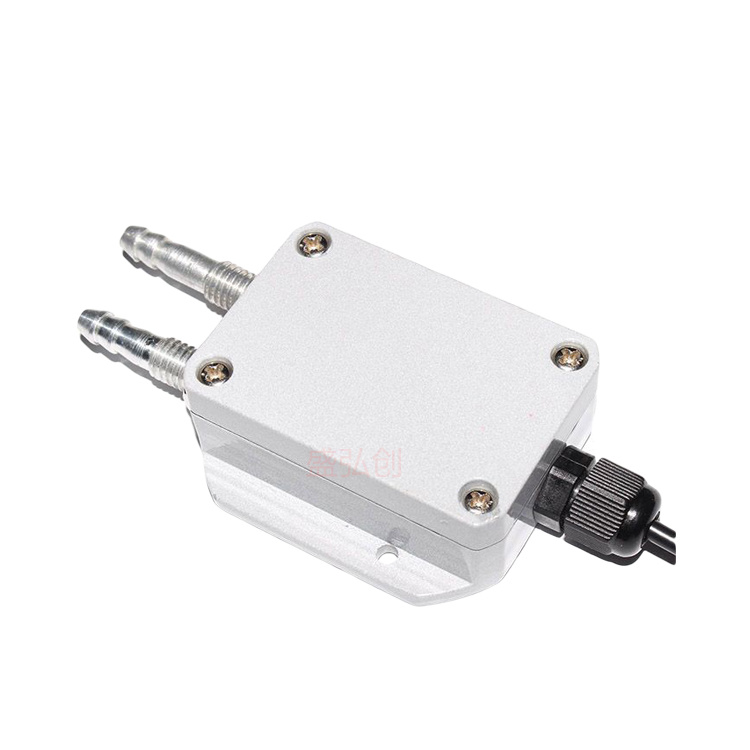

Этот дифференциальный/вентиляционный преобразователь давления использует высококачественные компоненты немецкой компании, а также унифицированную конструкцию схемы и сборочные технологии, уникальную технологию изоляции датчика напряжения, температурную компенсацию и обработку с высоким коэффициентом усиления и высокой стабильностью, преобразуя сигнал дифференциального давления измеряемой среды в стандартный сигнал 4~20mA DC или 1~5V DC. Высококачественный датчик, унифицированная конструкция схемы, точная технология герметизации и совершенная технология сборки обеспечивают отличное качество и наилучшие характеристики данного продукта. Данная серия продуктов специально разработана для промышленных и бытовых OEM-клиентов, установив новый стандарт соотношения цена/качество.

Особенности продукта

◇ Высокое соотношение цена/качество

◇ 0～0．5kpa至0～700kpa

◇ Нулевая точка и диапазон могут настраиваться

◇ Защита от обратной полярности и ограничение тока

◇ Защита от молний, помех радиочастотного излучения

◇ Компактная конструкция, привлекательный внешний вид, удобный монтаж

◇ Унифицированная конструкция и производство обеспечивают стабильное качество и характеристики продукта

◇ Может быть разработан или доработан в соответствии с конкретными требованиями заказчика

Характеристики продукта

Диапазон измерения дифференциальное давление/вентиляционное давление: 0~500Pa…700KPa

Отрицательное давление: 0~-500Pa…-1KPa…-5KPa…-10KPa….-50KPa…-100KPa

Допустимое перегрузочное давление 2 раза от полного диапазона

Измеряемая среда  неагрессивный, без пыли, сухой газ

Общая точность

Линейность, повторяемость, гистерезис ±0.1%FS ±0.25%FS ±0.4%FS

Температура среды -20℃~85℃

Температура компенсации -10℃~55℃

Температура окружающей среды -10℃~80℃

Температурный дрейф нуля Типичный: 0.02%FS/℃ Максимальный: 0.05%FS/℃

Температурный дрейф чувствительности Типичный: 0.02%FS/℃ Максимальный: 0.05%FS/℃

Долговременная стабильность Типичная: ±0.1%FS/год Максимальная: ±0.2%FS/год

Диапазон питания 12~36VDC（一般24VDC）

Выходной сигнал 4~20mA / 1~5V DC / 0~5V DC / 0.5~4.5V DC

Сопротивление нагрузки ≤(U-12)/0.02 Ω

Материал корпуса Пластиковое напыление на поверхность корпуса из твердого алюминиевого сплава или 304 нержавеющей стали

Степень защиты IP65或IP67

Процессное соединение Φ8 噪带M10x1安装螺丝(特殊可以螺纹连接)

Маркировка взрывозащиты Exia II CT5(本质安全防爆型)

Вес 約0.35Kg

Погрешность вибрации ≤±0.01%FS(X、Y、Z轴，200Hz/g)

Время отклика ≤2 ms

Сопротивление изоляции 100MΩ,500V DC

С момента основания компании Xi'an Shenghongchuang Instrument Co., Ltd. основное направление деятельности — разработка и производство приборов для измерения давления, уровня, температуры, дифференциального давления, цифровой индикации, взвешивания и расхода. Основная продукция: немецкие керамические датчики давления metallux, самостоятельно разработанные керамические емкостные датчики давления. Диффузионный кремний, керамическое сопротивление, тензодатчики, металлические емкостные, керамические емкостные датчики давления; удаленные датчики давления; высокотемпературные датчики давления; мембранные датчики давления; коррозионностойкие датчики давления; интегральные/раздельные датчики уровня; коррозионностойкие датчики уровня; взрывозащищенные датчики уровня; высокотемпературные проводящие датчики уровня; стержневые датчики уровня; фланцевые датчики уровня; датчики вентиляционного давления; металлические емкостные дифференциальные датчики давления; дифференциальные датчики давления на основе диффузионного кремния; контроллеры давления; термопары/термосопротивления; датчики температуры; ультразвуковые уровнемеры

Примечания 1. Все поставляемые продукты сопровождаются сертификатом качества и руководством по эксплуатации, в которых указаны номер изделия, технические параметры, схема подключения, дата выпуска и т. д.; пожалуйста, внимательно проверяйте их, чтобы избежать ошибок при использовании. 2. Подключение должно строго выполняться в соответствии с инструкцией по эксплуатации нашей компании. 3. Данный продукт относится к прецизионным приборам; запрещается произвольно разбирать, ударять, ронять или использовать острые инструменты для прокалывания датчика. 4. После подачи питания преобразователь может начать работать сразу, однако для стабильного выхода требуется предварительный прогрев 30 минут. 5. При обнаружении неисправности во время использования следует отключить питание, прекратить использование, провести проверку или напрямую связаться с техническим отделом нашей компании. 6. При транспортировке и хранении следует восстановить исходную упаковку и хранить в прохладном, сухом, проветриваемом помещении. 7. Гарантийный срок качества составляет 12 месяцев (повреждения, вызванные перегрузкой по давлению, ошибками подключения и т. д., а также неправильным использованием, не входят в гарантийные обязательства). 8. Специальные изделия относятся к продукции по индивидуальному заказу, на них не распространяется 7-дневный возврат без причины; для изделий по индивидуальному заказу срок поставки оговаривается отдельно, возврат и обмен не предусмотрены.
