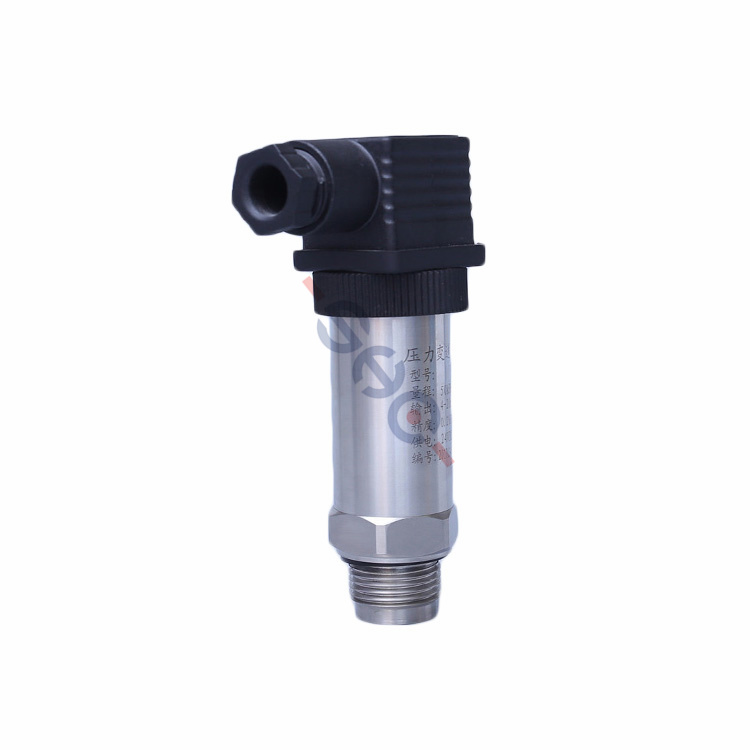

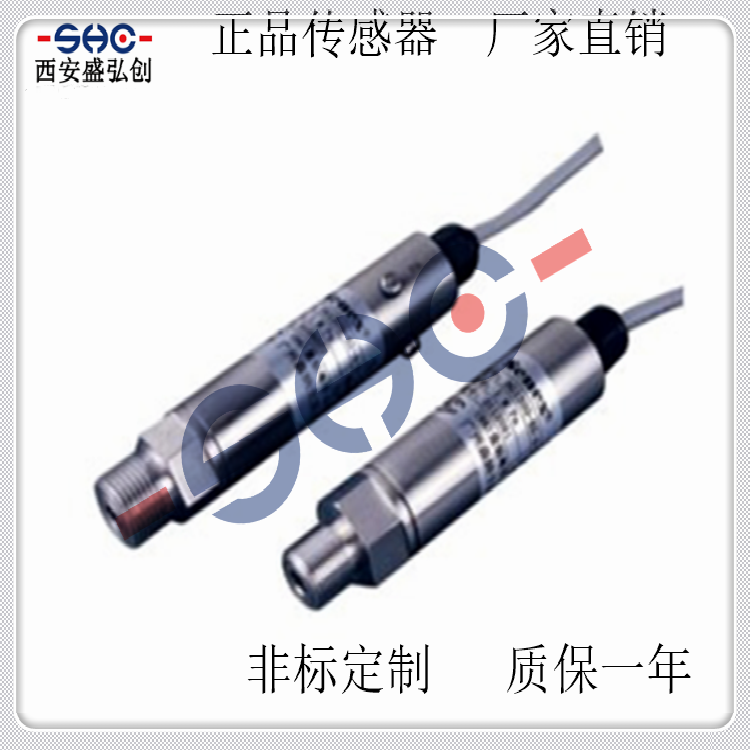

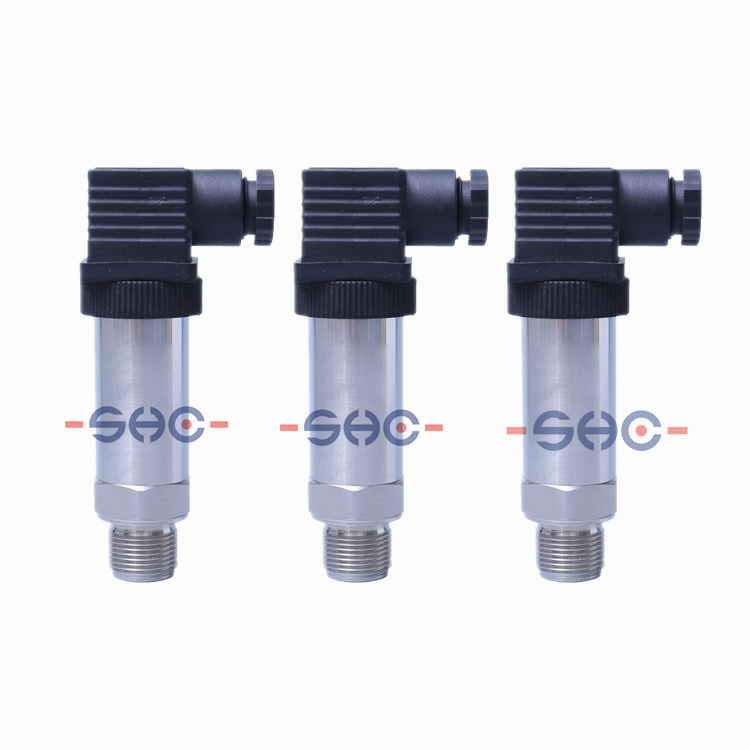

Этот преобразователь давления использует высокоточные, высокостабильные чувствительные элементы давления от международно известной компании. Благодаря высоконадежной схеме усиления и точной температурной компенсации давление измеряемой среды преобразуется в стандартные электрические сигналы 4～20mADC, 0～5VDC, 0～10VDC и 1～5VDC. Высококачественный датчик, прецизионная технология герметизации и совершенный процесс сборки обеспечивают превосходное качество и наилучшие рабочие характеристики изделия. Продукт имеет различные варианты интерфейсов и подключения проводов, что позволяет в максимальной степени удовлетворить потребности клиентов и подходит для совместного использования с различными измерительными и управляющими устройствами.

Принцип работы

Когда датчик давления воспринимает сигнал давления, он преобразует его в электрический сигнал; после дифференциального усиления и усиления выходным усилителем, а затем после преобразования напряжение/ток V/A, в конце формируется стандартный токовый выходной сигнал 4-20mA, соответствующий линейной зависимости между давлением измеряемой среды (жидкости) и уровнем жидкости.

Особенности:

Малый размер, высокое соотношение цена/качество, высокая стабильность, высокая чувствительность

0～-0.1MPa 至0～250MPa

Мембранный датчик  Датчик с диффузионным кремнием   Керамический пьезорезистивный датчик опционально

Корпус из нержавеющей стали

Различные диапазоны измерения на выбор, удобство для настройки пользователем

Изделие с возможностью регулировки нуля/полного диапазона

Тип давления: избыточное, абсолютное, вакуум

Точность: класс 1.0, класс 0.5, класс 0.25, класс 0.1

Доступен компактный интегрированный жидкокристаллический индикатор и преобразователь с выходом переключающего сигнала

Возможна лазерная маркировка, обеспечивающая прослеживаемость изделия

Применение:

Гидравлические и пневматические системы управления

Измерение и контроль уровня жидкости

Нефтехимия, экология, компрессоры воздуха

Эксплуатационный контроль электростанций, тормозные системы транспортных средств

Турбогенераторные установки

Легкая промышленность, машиностроение, металлургия

Автоматическое управление зданиями, система поддержания постоянного давления водоснабжения

Прочие системы автоматического управления и контроля

Контроль и управление промышленными процессами

Калибровка давления в лаборатории

Технические параметры:

Измеряемая среда: различные жидкости, газы или пар, совместимые с 304/316 нержавеющей сталью

Диапазон измерения: избыточное давление 0～0.01MPa至0～250MPa, абсолютное давление 0～0.1MPa至0～250MPa, вакуум 0～-0.1MPa

Перегрузочное давление: 2倍满量程或300MPa(取较小值)

Выходной сигнал: 4～20mADC(двухпроводная схема) 0～10VDC, 0～5VDC, l～5VDC, 1-10VDC(трехпроводная схема)

Напряжение питания: 9～36VDC(двухпроводная схема), 24±5VDC(трехпроводная схема)

Температура среды: -30～+85℃

Температура окружающей среды: -20～+85℃

Температура хранения: -40～+90℃

Относительная влажность: ≤ 95％(40℃)

Время отклика: ≤5毫秒可达90％FS

Точность: класс 1.0, класс 0.5, класс 0.25 (включая суммарную погрешность, неомпфплсзквихлрнвъсвфтоз,)

Регулировка нуля: ±8％FS от выходного диапазона

Регулировка диапазона: ±20％FS от выходного диапазона

Температурный дрейф: ≤±0.05％FS/℃(температурный диапазон -20～85℃, включая температурное влияние нуля и диапазона)

Диапазон температурной компенсации: 0～70℃

Стабильность: типовая: ±0.1％FS/год, максимальная: ±0.2％FS/год

Материал контактирующей с измеряемой средой части: 316 нержавеющая сталь/304 нержавеющая сталь

Материал корпуса: 304 или 316 нержавеющая сталь

Способ монтажа: резьбовой монтаж

Подключение к давлению: M20×1.5、M12×l、Gl／4、Gl／2 наружная резьба и т. д.

Электрическое подключение: четырехжильный экранированный кабель (степень защиты IP65) авиационный разъем DIN-разъем

Монтаж и использование

Перед установкой и использованием преобразователя давления внимательно прочитайте образец изделия и руководство по эксплуатации. При установке не допускайте утечки в месте подключения давления, обеспечьте правильность диапазона измерения и подключения проводов. Корпус датчика давления и преобразователя, как правило, должен быть заземлен, сигнальный кабель не должен прокладываться совместно с силовым кабелем; вокруг датчика и преобразователя следует избегать сильных электромагнитных помех. В процессе эксплуатации датчик и преобразователь должны периодически проверяться в соответствии с отраслевыми нормами.

Проверка неисправностей на месте: неисправности, возникающие на объекте, в подавляющем большинстве случаев вызваны неправильным использованием и установкой датчика давления, и в целом их можно свести к нескольким аспектам. 1． Один из первичных элементов (отверстие, выносная измерительная камера и т. п.) засорен или способ установки неверен, точка отбора давления выбрана неправильно. 2． Импульсная трубка протекает или засорена, в напорной трубке остается газ либо в газовой трубке остается жидкость, в процессе преобразователя в фланце имеются отложения, образующие мертвую зону измерения. 3． Неправильное подключение преобразователя, слишком высокое или слишком низкое напряжение питания, плохой контакт в месте соединения указателя и клемм прибора. 4． Установка выполнена нестрого в соответствии с техническими требованиями, способ монтажа и условия на месте не соответствуют техническим требованиям.

Все указанные неисправности датчика давления и преобразователя могут привести к ненормальному выходу преобразователя или неточному измерению, однако после тщательной проверки, строгого соблюдения технических требований при эксплуатации и установке, а также своевременного принятия эффективных мер проблемы можно устранить; если неисправность не поддается устранению, преобразователь следует направить в лабораторию или производителю для дальнейшей проверки.

Установка дополнительных устройств

(1) Для того чтобы прибор не подвергался коррозии со стороны измеряемой среды или влиянию слишком высокой вязкости и кристаллизации, следует установить изолирующее устройство;

(2) Для того чтобы прибор не подвергался воздействию резких изменений измеряемой среды или пульсирующего давления, следует установить демпфер. Особенно при резком повышении или понижении давления чаще всего происходит повреждение и вывод из строя манометра, вплоть до разрушения трубчатой пружины и возникновения утечки;

(3) Для того чтобы прибор не подвергался воздействию вибрации, следует установить антивибрационное и фиксирующее устройство;

(4) Для того чтобы прибор не подвергался воздействию высокой температуры измеряемой среды, следует установить изогнутую трубку, заполненную жидкостью;

(5) Специальные приборы предназначены только для специального применения; строго запрещается использовать их для других целей, а также выполнять измерения на установках без специальной надежной защиты; еще более строго запрещается использовать обычный манометр для измерения давления специальных сред;

(6) Для вновь приобретенных приборов для измерения давления перед установкой и использованием обязательно необходимо провести метрологическую поверку, чтобы предотвратить снижение точности из-за вибрации при транспортировке, повреждения или других факторов.

Ежедневное обслуживание

1. Проверять размеры монтажного отверстия

2. Поддерживать монтажное отверстие в чистоте

3. Выбрать подходящее место

4. Тщательная очистка;

5. Поддерживать сухость:

6. Избегать помех от низкой температуры

7. Предотвращать перегрузку давлением

8. Преобразователь давления требует еженедельной проверки и ежемесячной калибровки; в основном это очистка от пыли внутри прибора, тщательная проверка электрических компонентов, а также регулярная сверка значения выходного тока. Внутренняя часть преобразователя давления относится к слабым электрическим цепям и должна быть обязательно отделена от внешней силовой сети.

Способы устранения погрешностей

1) Напорная трубка должна быть как можно короче;

2) При измерении жидкости или пара напорная трубка должна быть подключена вверх по потоку к технологическому трубопроводу, ее наклон должен быть не менее 1/12;

3) При измерении газа напорная трубка должна быть подключена вниз по потоку к технологическому трубопроводу, ее наклон должен быть не менее 1/12;

4) Прокладка импульсной трубки для жидкости должна исключать наличие высокой точки посередине, а для газа — наличие низкой точки посередине;

5) Оба напорных трубопровода должны иметь одинаковую температуру;

6) Во избежание влияния трения диаметр напорной трубки должен быть достаточно большим;

7) В напорной трубке, заполненной жидкостью, не должно быть газа;

8) При использовании разделительной жидкости жидкость в обеих напорных трубках должна быть одинаковой;

9) При использовании очищающей жидкости место подключения должно быть расположено как можно ближе к отборному отверстию технологического трубопровода; участок трубопровода, по которому проходит очищающая жидкость, должен иметь такую же длину и диаметр; необходимо предотвращать прохождение очищающей жидкости через преобразователь.

Этапы выбора модели

Выбор преобразователя давления очень важен. Ниже, исходя из моего практического опыта, расскажем о выборе преобразователя давления.

1. Условия эксплуатации преобразователя.

2. Диапазон измерения. (См. конкретно параметры преобразователя давления — диапазон измерения)

3. Перегрузочное давление. (Обычно для дифференциального давления также требуется параметр статического давления)

4. Точность.

5. Измеряемая среда.

6. Напряжение питания.

7. Выходной сигнал.

8. Удар и вибрация.

9. Реакция на давление.

10. Подключение к давлению.

11. Электрический интерфейс.

12. Сертификация по безопасности.

В основном это и есть всё, однако для разных преобразователей могут быть разные комплектации и т. д., поэтому при выборе следует обратить внимание.

Послепродажное обслуживание

1. Служба гарантии качества

(1) Трёхгарантийное обслуживание для продукции

  Срок гарантии на продукцию исчисляется со дня поставки и составляет один год. В течение гарантийного срока, если неисправность вызвана качеством самого изделия, наша компания предоставляет бесплатный ремонт, замену и возврат товара.

   1. Если выходит из строя обычный мелкий компонент изделия и после замены изделие может восстановить требуемые характеристики, выполняется бесплатный и своевременный ремонт;

   2. Если выходит из строя основной компонент изделия и его нельзя своевременно отремонтировать, выполняется замена на исправное изделие той же модели и спецификации;

(2) Область ответственности

  В течение гарантийного срока следующие случаи и неисправности продукции, вызванные неустранимыми внешними факторами, не подпадают под бесплатный ремонт, замену и возврат товара:

   1. Несоответствие условий эксплуатации и параметров, указанных в договоре поставки;

   2. Неисправность продукции, вызванная неправильным использованием со стороны клиента;

   3. Самостоятельный ремонт и модификация продукции клиентом;

   4. Сильное повреждение внешнего вида, деформация, потеря идентификационной маркировки, невозможность определить происхождение продукта;

   5. Повреждение продукции вследствие землетрясения, наводнения, пожара и других стихийных бедствий;

   6. Человеческий фактор.

2. Пожизненное послегарантийное обслуживание продукции

  Для продукции с неисправностями, срок гарантии на которые истек и которые не подпадают под область ответственности, наша компания предоставит пожизненный ремонт, взимая только фактические затраты на ремонт и транспортировку продукции.

Наша компания профессионально производит преобразователи давления!

С момента основания компания Сиань Шэнхунчуан Ибяо Лимитед в основном занимается разработкой и производством приборов для измерения давления, уровня, температуры, перепада давления, цифровых индикаторов, весов и расхода. Основная продукция: термопреобразователь давления из керамики metallux швейцарского производства, самостоятельно разработанный керамический емкостной преобразователь давления. Диффузионный кремний, керамический пьезорезистивный элемент, металлический емкостный, керамический емкостный преобразователь давления, дистанционный преобразователь давления, высокотемпературный преобразователь давления, мембранный преобразователь давления, антикоррозионный преобразователь давления, интегрированный/раздельный преобразователь уровня, антикоррозионный преобразователь уровня, молниезащищенный преобразователь уровня, высокотемпературный напорно-вводной преобразователь уровня, стержневой преобразователь уровня, фланцевый преобразователь уровня, преобразователь давления ветра, металлический емкостный преобразователь перепада давления, преобразователь перепада давления с диффузионным кремнием, регулятор давления, термопара/термосопротивление, преобразователь температуры, ультразвуковой уровнемер

Примечания 1. Каждое поставляемое изделие сопровождается сертификатом качества и руководством по эксплуатации; в них указаны номер изделия, технические параметры, схема подключения, дата выпуска и т. д. Пожалуйста, внимательно проверьте их во избежание ошибок. 2. Подключение должно строго выполняться в соответствии с руководством по эксплуатации нашей компании. 3. Данное изделие относится к прецизионным приборам; запрещается самовольно разбирать, подвергать ударам, ронять, а также использовать острые инструменты для протыкания датчика. 4. После подачи питания преобразователь сразу начинает работать, но после предварительного прогрева в течение 30 минут выход становится стабильным. 5. Если в процессе эксплуатации обнаружена неисправность, следует отключить питание, прекратить использование, провести проверку или напрямую обратиться в технический отдел нашей компании. 6. При транспортировке и хранении следует восстановить оригинальную упаковку и хранить изделие в прохладном, сухом, проветриваемом помещении. 7. Срок гарантии качества составляет 12 месяцев (повреждения, вызванные перегрузкой по давлению, ошибками подключения и т. п. при неправильной эксплуатации, не входят в гарантийное обслуживание). 8. Специальные изделия относятся к изделиям, изготовляемым по индивидуальному заказу; они не подлежат возврату в течение 7 дней без причины, для изделий по индивидуальному заказу действует срок поставки, возврат и обмен не предусмотрены.
