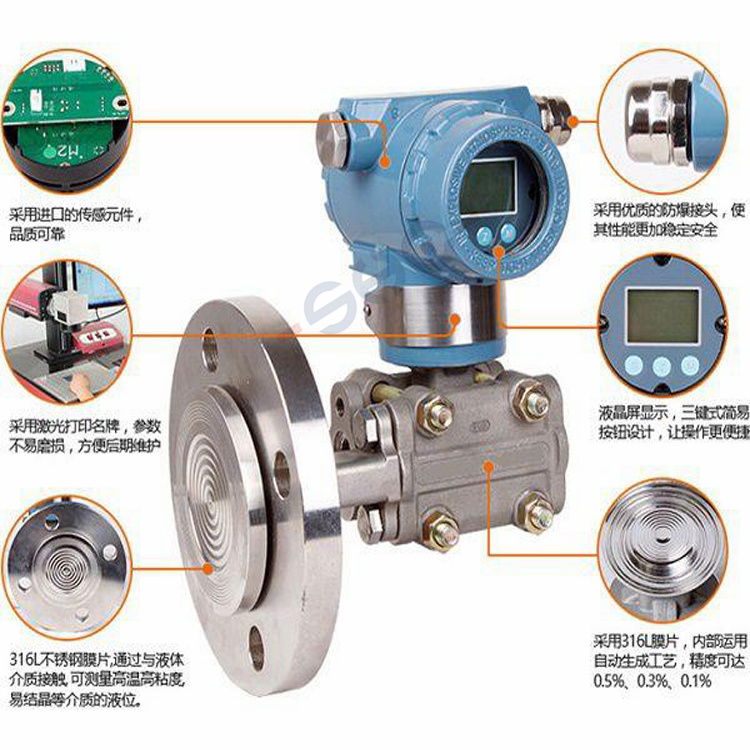

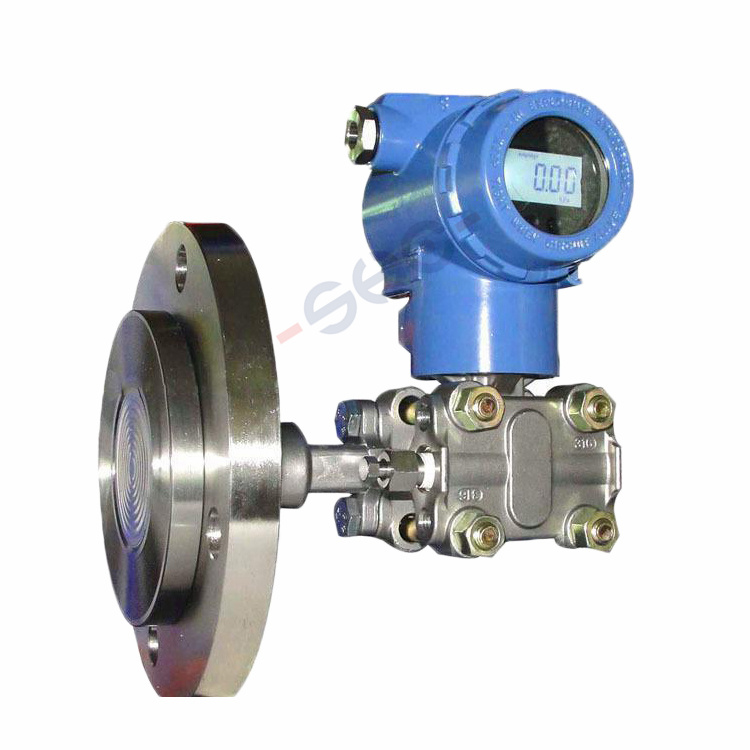

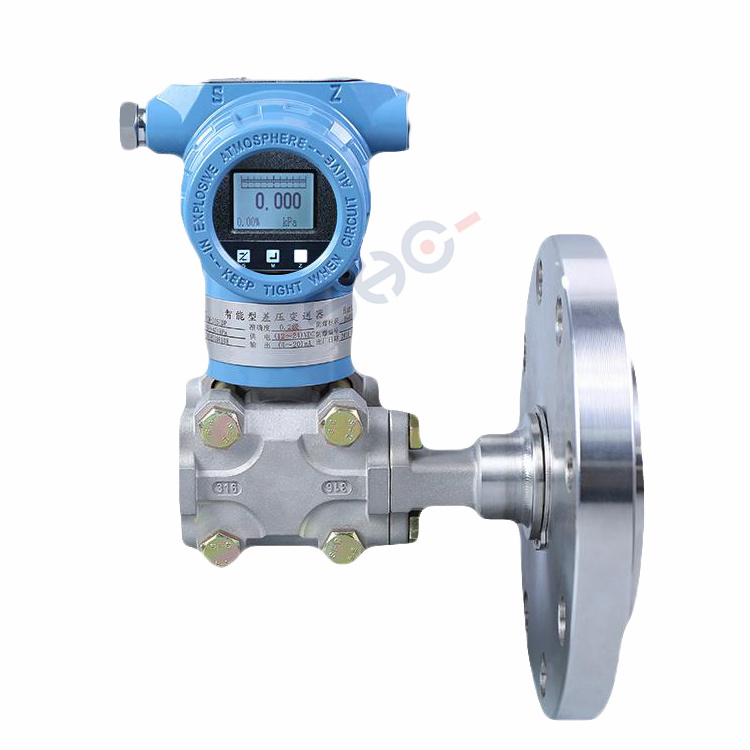

Этот интеллектуальный однофланцевый преобразователь уровня жидкости — высокоточный интеллектуальный прибор, самостоятельно разработанный нашей компанией на основе многолетних научных исследований и практического опыта.

      Данный однофланцевый преобразователь уровня жидкости представляет собой датчик, произведённый с использованием импортных технологий, в сочетании с преобразователем нового поколения, разработанным нашей компанией на основе передовых цифровых технологий. По принципу работы в нём используется прямое цифровое ёмкостное заменяющее аналоговый сигнал усилительное и АЦП преобразующее схемное решение, а также цифровая технология компенсации температуры и статического давления, что повысило точность измерений и снизило температурный дрейф. В целом преобразователь отличается малыми габаритами, высокой надёжностью, хорошей долговременной стабильностью и другими преимуществами. Данный продукт обладает исключительно высоким соотношением цены и качества и стал основной продукцией на рынке преобразователей.

      Этот однофланцевый преобразователь уровня жидкости имеет новаторский принцип конструкции, полный ассортимент типоразмеров, удобен в установке и эксплуатации, безопасен и взрывозащищён и т.д. Особенно он отличается высокой точностью, малыми габаритами, лёгким весом, удобной настройкой, хорошей долговременной стабильностью, высокой устойчивостью к односторонней перегрузке, пригодностью для применения в неблагоприятных условиях, благодаря чему заслужил высокую репутацию на отечественном и зарубежном рынках. Данная серия преобразователей уровня жидкости класса 0.1 может широко применяться в электроэнергетике, металлургии, нефтехимии, фармацевтике, приборостроении, машиностроении и других отраслях.

Характеристики продукта

· Благодаря применению микропроцессора повышена гибкость и расширены функции;

· Обладает очень высокой самодиагностикой;

· Диапазон измерения широкий 0~200m;

· Точность лучше 0.1 класса, диапазон измерения лучше 40：1;

· Регулировка нуля и диапазона не влияет друг на друга;

· Имеет как дистанционную, так и локальную настройку диапазона и нуля;

· Двухпроводная система, соответствует протоколу HART?

· Встроенная в датчик энергонезависимая память;

· Хорошая стабильность, высокая точность, регулируемое демпфирование, высокая устойчивость к односторонней перегрузке;

· Без механических передающих деталей, малый объём работ по обслуживанию, высокая устойчивость к вибрации;

· Все универсальные детали, замена датчика и электронной платы не влияет на характеристики преобразователя, обслуживание удобнее;

· Материал чувствительного элемента может быть выбран, взрывозащищённая корпусная конструкция;

· Подтверждённая временем превосходность и надёжность.

Технические параметры

Технические показатели 　　

      Измеряемая среда：жидкость

      Диапазон измерения:0-100m

      Выходной сигнал：линейный выход：4~20mA, выход с наложением цифрового сигнала по протоколу HART? (двухпроводная система)

      Питание：внешнее 24V DC (диапазон питания 14.5V~45V)

      Нагрузочная характеристика：максимальное сопротивление нагрузки, допустимое в нагрузочной цепи, Rmax=(E-10.5)/0.0236(Ω), как показано на рисунке ниже:

      Установка во взрывоопасных зонах：взрывозащищённое Exd Ⅱ CT6

                Взрывобезопасное Exia Ⅱ CT6

      Нагрузочная характеристика： независимо от выхода, после положительного и отрицательного смещения верхний и нижний пределы диапазона не должны превышать предельное значение диапазона. При минимальном диапазоне максимальное положительное смещение составляет 0.975URL；максимальное отрицательное смещение составляет -URL。

      Диапазон температуры：температура среды　　　　　-29～149℃（заливка силиконовым маслом）；

  　 　 　　　　　　-18～204℃（заливка инертной жидкостью）；15～315℃（заливка инертной жидкостью）；

      Температура хранения　　　-40～100℃

  　             Рабочая температура корпуса　　　-40～85℃

                -20～70℃（с цифровой головкой）；

      Относительная влажность：0～100%

      Предел статического и избыточного давления：150lb фланец：41.37kPa（абсолютное давление）~1.89MPa（при 37℃, заливка силиконовым маслом）

                300lb фланец：41.37kPa（абсолютное давление）~4.9MPa（при 37℃, заливка силиконовым маслом）

      Изменение объёма：меньше 0.16cm3

      Демпфирование：постоянная времени регулируется в пределах 0.4～32.0s（заливка силиконовым маслом）.

      Время запуска：3s, предварительный прогрев не требуется。

Показатели характеристик　　

      （При отсутствии смещения, с мембраной изолирующей 316 нержавеющей стали и в других стандартных условиях испытаний.）

      Диапазон измерения比：40：1

      Точность：при диапазоне измерения от 1：1 до 10：1 — для калибровочного диапазона ±0.15%；

                при диапазоне измерения от 10：1 до 40：1 — ±0.075（1+0.1URL/диапазон）% диапазона；

      Стабильность：максимальная ошибка за шесть месяцев составляет ±0.15% от максимального диапазона；

      Влияние температуры：ошибка нуля составляет ±0.375%/55℃ от максимального диапазона。

    　 　 　 　 总 ошибка диапазона и нуля составляет ±0.75%/55℃ от максимального диапазона。

      Влияние питания：менее 0.005%/V от выходного диапазона

      Влияние вибрации：в любом направлении оси, при частоте 200Hz, вызванная ошибка составляет ±0.05%/g от диапазона максимального измерения。

      Влияние нагрузки：если входное напряжение преобразователя выше 12V, в рабочем диапазоне нагрузки влияние нагрузки отсутствует。

      Влияние монтажного положения：если чувствительная мембрана расположена вертикально, возможна ошибка изменения нуля до 0.25kPa, если чувствительная мембрана расположена горизонтально, возможна ошибка изменения нуля до 0.98kPa（для вставного фланца необходимо дополнительно учитывать изменение длины погружения），однако на диапазон измерения это не влияет, и данная погрешность может быть скорректирована и устранена.

      Электромагнитное излучение：соответствует стандарту IEC801　

Конструкционные материалы

    Мембрана, контактирующая со средой, включая прокладки и другие контактные поверхности：316 нержавеющая сталь、сплав Hastelloy C、тантал；

    Вставная часть：316 нержавеющая сталь、сплав Hastelloy C；

    Выпускной/сливной клапан：316 нержавеющая сталь、сплав Hastelloy C；

    Фланец и штуцер：316 нержавеющая сталь、сплав Hastelloy C；

    “O”-образное кольцо (контактирующее с измеряемой средой)：фторкаучук、полиуретан、этилен-пропилен；

    Материал фланца установки (без контакта) ：углеродистая сталь с цинковым покрытием（или 316 нержавеющая сталь）；

    Винты：углеродистая сталь с цинковым покрытием、1Cr18Ni9、0Cr17Ni4CuNb、42CrMo；

    Заливочная жидкость：силиконовое масло или инертная жидкость；

    Корпус электрооборудования：низкомедный алюминиевый сплав；

    Покрытие：полиэфирная эпоксидная смола。

    Присоединительный фланец：

                Сторона высокого давления：3〃或4〃150lb фланец或300lb фланец；

                Сторона низкого давления：фланцевое соединение резьба1/4-18NPT（коническая трубная резьба）；

    Соединительная резьба штуцера1/2-14NPT（коническая трубная резьба）。　　　　

Установка и эксплуатация

Перед установкой и использованием однофланцевого преобразователя уровня жидкости следует внимательно прочитать образец изделия и инструкцию по эксплуатации. При установке фланец не должен протекать, необходимо обеспечить правильность диапазона измерения и подключения проводов. Корпус преобразователя уровня жидкости обычно требуется заземлять, сигнальный кабель нельзя прокладывать совместно с силовым кабелем, вокруг преобразователя следует избегать сильных электромагнитных помех. В процессе эксплуатации преобразователь следует периодически проверять согласно отраслевым нормам.

Проверка неисправностей на месте: неисправности, возникающие на объекте, в подавляющем большинстве случаев вызваны неправильной эксплуатацией и методом установки преобразователя уровня жидкости. В целом можно выделить несколько причин：1．засорение трубопровода или неправильный способ монтажа, неразумно выбранная точка отбора давления。2．утечка или засорение импульсной трубки, наличие остаточного газа в заполняющей трубке или остаточной жидкости в газозаполняющей трубке, наличие отложений во фланце процесса преобразователя, что приводит к появлению мёртвой зоны измерения。3．неправильное подключение преобразователя, слишком высокое или слишком низкое напряжение питания, плохой контакт в соединении между индикаторной головкой и клеммами прибора。4．установка выполнена без строгого соблюдения технических требований, а способ монтажа и условия на месте не соответствуют техническим требованиям。

Все вышеуказанные неисправности преобразователя уровня жидкости могут привести к ненормальному выходному сигналу или неточным измерениям, однако после тщательной проверки, при строгом соблюдении технических требований к эксплуатации и монтажу, а также своевременном принятии эффективных мер, все проблемы можно устранить. Если неисправность не поддаётся устранению, преобразователь следует отправить в лабораторию или на завод-изготовитель для дальнейшей проверки。

Установка дополнительных устройств

(1) Чтобы преобразователь уровня жидкости не подвергался коррозии со стороны измеряемой среды либо воздействию слишком высокой вязкости и кристаллизации, следует установить разделительное устройство;

(2) Чтобы обеспечить защиту преобразователя уровня жидкости от резких изменений измеряемой среды или пульсирующего давления, следует установить демпфер. Особенно при резком повышении и резком падении давления преобразователь уровня жидкости легче всего выходит из строя, вплоть до повреждения изолирующей мембраны и возникновения утечки;

(3) Чтобы обеспечить защиту преобразователя уровня жидкости от воздействия высокой температуры измеряемой среды, следует установить изогнутое трубное устройство, заполненное жидкостью;

(5) Для специализированного преобразователя уровня жидкости строго запрещается использовать его в иных целях, также запрещается проводить измерения на устройствах без специальной надёжной конструкции; ещё строже запрещается использовать обычный преобразователь уровня жидкости для измерения уровня специальных сред;

(6) Для вновь приобретённого преобразователя уровня жидкости перед установкой и использованием обязательно необходимо провести метрологическую поверку, чтобы предотвратить снижение точности из-за вибрации, повреждения или других факторов во время транспортировки прибора.

Ежедневное обслуживание

1、Проверка размеров. Только подходящий размер позволяет избежать износа

2、Поддерживать фланец в чистоте

3、Выбирать подходящее место

4、Тщательная очистка

5、Поддерживать сухость

6、Избегать низкотемпературных помех

7、Предотвращать перегрузку по давлению

Способы устранения погрешностей

1) По возможности укоротить импульсную трубку;

2) При измерении жидкости или пара импульсную трубку соединять вверх по потоку с технологическим трубопроводом, её уклон должен быть не менее 1/12;

3) При измерении газа импульсную трубку соединять вниз по потоку с технологическим трубопроводом, её уклон должен быть не менее 1/12;

4) При прокладке импульсной трубки для жидкости следует избегать образования высокой точки в середине, при прокладке импульсной трубки для газа следует избегать образования низкой точки в середине;

5) Между двумя импульсными трубками должна поддерживаться одинаковая температура;

6) Чтобы избежать влияния трения, внутренний диаметр импульсной трубки должен быть достаточно большим;

7) В импульсной трубке, заполненной жидкостью, не должно быть газа;

8) При использовании разделительной жидкости жидкости с обеих сторон импульсной трубки должны быть одинаковыми;

9) При использовании очистительного реагента место его подключения должно находиться как можно ближе к отбору давления технологического трубопровода, участок трубопровода, через который проходит очистительный реагент, должен иметь ту же длину и диаметр, и следует избегать прохождения очистительного реагента через преобразователь。

Этапы выбора модели

Выбор однофланцевого преобразователя уровня жидкости очень важен. Ниже, основываясь на моём рабочем опыте, я расскажу о выборе однофланцевого преобразователя уровня жидкости.

1、Условия эксплуатации однофланцевого преобразователя уровня жидкости。

2、Диапазон измерения.（Подробности см. в параметрах преобразователя уровня жидкости — диапазон измерения）

3、Давление перегрузки.（Обычно для дифференциального давления также требуется учитывать этот параметр — статическое давление）

4、Точность。

5、Среда。

6、Напряжение питания。

7、Выходной сигнал。

8、Удар и вибрация。

9、Характеристика давления。

10、Размер фланца。

11、Электрический интерфейс。

12、Сертификация безопасности。

13、Другие дополнительные функции

В основном это всё, однако для различных преобразователей могут быть разные комплектующие и т.д., что следует учитывать при выборе。

Послепродажное обслуживание

1. Гарантийное обслуживание качества

（1）Качество продукции обеспечивается тремя гарантиями

  Срок гарантии качества продукции исчисляется со дня поставки и составляет один год. В течение гарантийного срока, если проблема вызвана качеством самой продукции, наша компания предоставляет бесплатный ремонт, замену и возврат товара.

   1、Если у продукта выходит из строя обычная мелкая деталь и после замены изделие может вновь соответствовать требованиям эксплуатации, ремонт выполняется бесплатно и в срок；

   2、Если выходит из строя основная деталь изделия и его невозможно отремонтировать в срок, производится замена на квалифицированный продукт той же модели и спецификации；

（2）Область освобождения от ответственности

  В течение гарантийного срока следующие причины и факторы непреодолимой силы, приведшие к отказу изделия, не относятся к бесплатному ремонту, замене и возврату товара：

   1、Условия эксплуатации не соответствуют параметрам, указанным в договоре купли-продажи；

   2、Неправильное использование клиентом, приведшее к неисправности изделия；

   3、Самостоятельный ремонт и переделка изделия клиентом；

   4、Сильное повреждение внешнего вида изделия, деформация, утрата маркировки, невозможность идентифицировать происхождение изделия；

   5、Повреждение изделия вследствие землетрясения, наводнения, пожара и других стихийных бедствий；

   6、Человеческий фактор。

2. Пожизненное сервисное обслуживание продукции

Для продукции, срок гарантии которой истёк, а также для неисправностей, подпадающих под исключения, наша компания предоставляет пожизненный ремонт, взимая только стоимость ремонта и транспортировки продукции.

С момента основания компания 西安盛弘创仪表有限公司主要从事压力，液位，温度，差压，数显，称重，流量仪表的研发和生产。 主营产品，瑞士metallux陶瓷压阻传感器，自主研发陶瓷电容压力传感器。扩散硅，陶瓷压阻，应变片，金属电容，陶瓷电容压力变送器 远传压力变送器 高温压力变送器 平膜压力变送器 防腐压力变送器 一体/分体液位变送器 防腐液位变送器 防雷液位变送器 高温导压液位变送器 直杆液位变送器 法兰液位变送器 风压变送器 金属电容差压变送器 扩散硅差压变送器 压力控制器 热电偶/阻 温度变送器 超声波液位计 занимается разработкой и производством главным образом приборов для измерения давления, уровня, температуры, перепада давления, цифровых индикаторов, весоизмерительных и расходомерных приборов. Основная продукция: швейцарский陶瓷压阻传感器 Metallux, а также самостоятельно разработанный керамический ёмкостный датчик давления.扩散硅、陶瓷压阻、应变片、金属电容、陶瓷电容压力变送器 远传压力变送器 高温压力变送器 平膜压力变送器 防腐压力变送器 一体/分体液位变送器 防腐液位变送器 防雷液位变送器 高温导压液位变送器 直杆液位变送器 法兰液位变送器 风压变送器 金属电容差压变送器 扩散硅差压变送器 压力控制器 热电偶/阻 温度变送器 超声波液位计

Примечания 1. Все поставляемые изделия снабжаются сертификатом соответствия и инструкцией по эксплуатации, где указаны номер изделия, технические параметры, схема подключения, дата выпуска и т.д. Просьба внимательно проверить, чтобы избежать ошибок。2. Подключение должно строго выполняться в соответствии с инструкцией по применению нашей компании。3. Данный продукт является прецизионным прибором, запрещается произвольно разбирать, подвергать ударам, падению, а также использовать острые инструменты для тыкания чувствительного элемента。4. После подачи питания преобразователь может начать работу немедленно, однако после предварительного прогрева в течение 30 минут выход становится стабильным。5. При возникновении ненормальной ситуации во время эксплуатации следует отключить питание, прекратить использование, провести проверку или напрямую связаться с техническим отделом нашей компании。6. При транспортировке и хранении следует восстановить оригинальную упаковку и хранить в тёмном, сухом, проветриваемом складе。7. Срок гарантии качества составляет 12 месяцев (повреждения из-за перегрузки по давлению, ошибок подключения и т.д., вызванных неправильной эксплуатацией, не входят в гарантийный случай)。8. Специальные изделия относятся к продукции по индивидуальному заказу, на них не распространяется 7-дневный возврат без причины; для изделий под заказ установлен срок поставки, возврат и обмен не предусмотрены。
