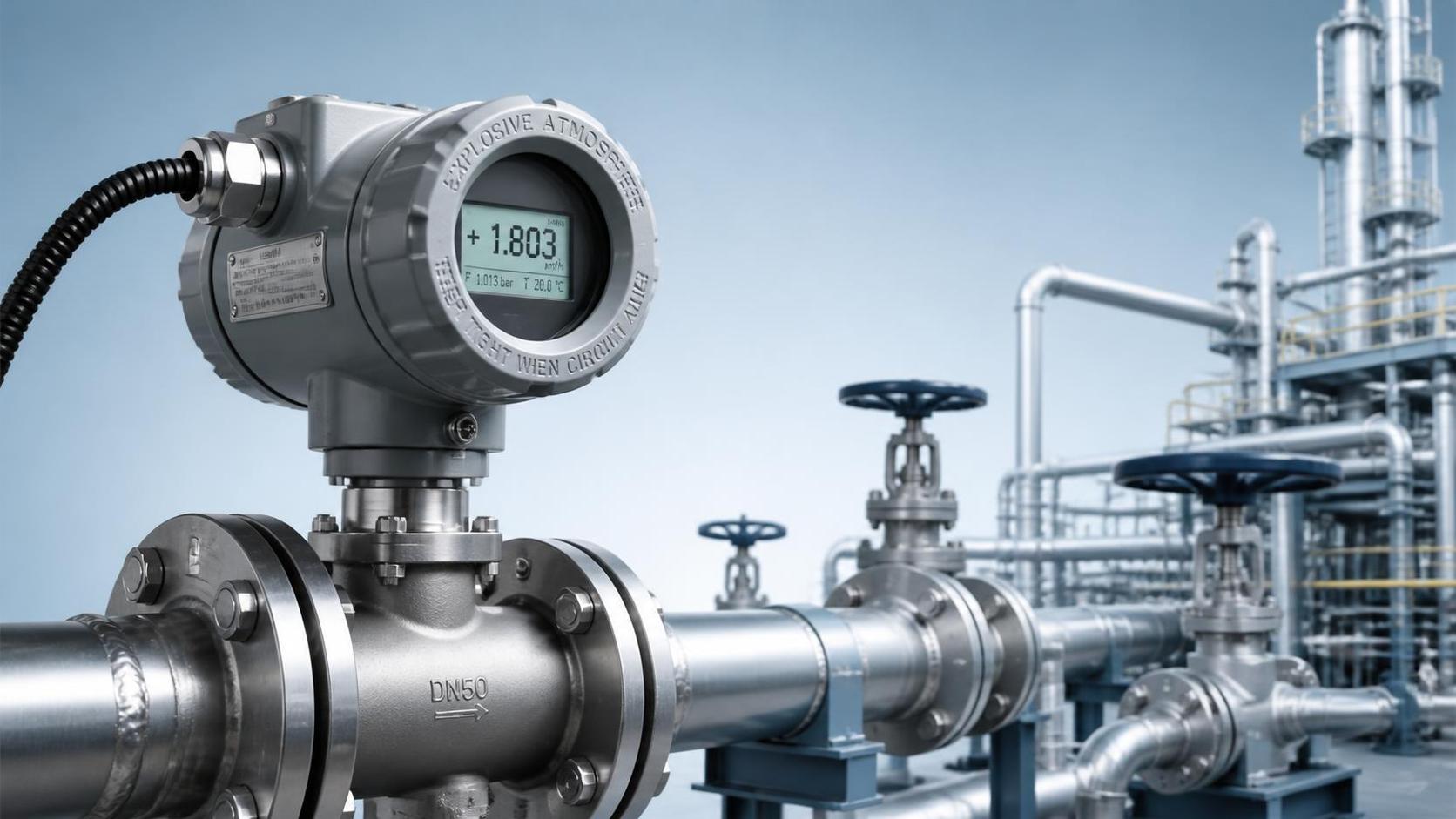

Почему измерение расхода в опасных условиях требует взрывозащищённого исполнения

В таких условиях, как химическая энергетика, металлургия и производство строительных материалов, транспортировка нефти и газа, а также хранение и перевозка растворителей, горючие газы, пары или пыль, образующиеся вследствие утечки среды, могут взаимодействовать с электрическими искрами и высокотемпературными поверхностями. Хотя расходомеры выполняют задачу сбора параметров процесса, их питание, передача сигналов, дисплеи и клеммные соединения могут стать звеньями контроля рисков.

Ключевая ценность взрывозащищённых расходомеров провинции Шэньси заключается не только в добавлении защитного корпуса, но и в формировании полной цепочки безопасности — от принципа измерения, электронных цепей, герметизации корпуса и способа подключения до монтажа на объекте. Только при соответствии типа взрывозащиты расходомера опасной зоне, характеристикам среды и температуре окружающей среды данные измерений смогут стабильно поступать в систему автоматического управления.

Пользователям датчиков и систем измерения и управления при выборе взрывозащищённого расходомера также следует учитывать диапазон регулирования, температуру и давление среды, электропроводность, вязкость, коррозионность и условия трубопровода. Уровень безопасности и измерительные характеристики не являются независимыми друг от друга: неверный выбор может привести к дрейфу показаний, отказу прибора и даже повышению рисков при обслуживании на объекте.

Ключевые подходы, позволяющие взрывозащищённым расходомерам Шэньси отвечать требованиям опасных сред

Начинайте с сопоставления типа взрывозащиты с зоной эксплуатации

Разные опасные зоны предъявляют разные требования к взрывозащищённым характеристикам оборудования. Инженерному персоналу следует сначала определить классификацию зоны на основе оценки рисков на объекте, а затем проверить маркировку, сертификаты и условия применения расходомера; нельзя использовать лишь обозначение «взрывозащищённая модель» как основание для закупки. Источники риска, температурные ограничения и требования к монтажу для газовых и пылевых сред различаются.

Взрывонепроницаемое исполнение обычно сдерживает возможный внутренний взрыв корпусом достаточной прочности; искробезопасное исполнение предотвращает образование искр, способных воспламенить опасную среду, путём ограничения энергии цепи в нормальном и аварийном режимах. В реальных проектах также могут применяться такие методы взрывозащиты, как повышенная безопасность и герметизация компаундом; они должны определяться областью сертификации конкретного изделия.

На примере распространённой сигнальной цепи: выход 4-20mA может использоваться в системах управления технологическим процессом, однако искробезопасная цепь требует комплексной проверки совместно с барьером искрозащиты или изолятором. Параметры кабеля, индуктивность и ёмкость цепи, а также способ заземления влияют на результат совместимости искробезопасной системы, поэтому нельзя напрямую применять обычную схему подключения аналогового сигнала.

Взрывозащищённые параметры, которые необходимо проверить при выборе

Маркировку взрывозащиты и степень защиты следует понимать раздельно. Взрывозащищённая конструкция предназначена для контроля риска возникновения источников воспламенения, тогда как степени защиты корпуса IP65, IP66, IP67 и другие главным образом отражают способность защиты от пыли и воды. Для наружных установок, зон мойки или сред с высокой влажностью оба показателя должны быть включены в техническое соглашение.

Значение локализованного технического обслуживания в Шэньси состоит в возможности проведения коммуникации на объекте с учётом трассировки трубопроводов, позиций приборов, конфигурации шкафов управления и условий обслуживания. Компания Xi'an Shenghongchuang Instrumentation Co., Ltd. и её производственная база Shaanxi Qinkong Sensor Technology Co., Ltd. могут помочь пользователям разработать подходящие решения для измерения и управления в соответствии с потребностями в промышленных датчиках, преобразователях и приборах индикации и управления.

Следует подчеркнуть, что область взрывозащищённой сертификации, уровень, температурная группа и ограничения по применению должны определяться действующими сертификатами, паспортной табличкой и технической документацией конкретной модели. В проектах модернизации также необходимо одновременно повторно проверить существующие барьеры искрозащиты, изоляторы и систему заземления, чтобы избежать несоответствия параметров нового и существующего оборудования.

Выбор технологии расходомеров с учётом точности и стабильности

Выбор принципа измерения на основе среды и условий процесса

При выборе расходомера для опасной среды сначала следует учитывать среду, а затем форму взрывозащиты. Для электропроводящих жидкостей можно рассматривать электромагнитные расходомеры; для пара, сжатого воздуха и обычных газов в зависимости от рабочих условий можно использовать вихревые расходомеры; для высокоточного учёта жидкостей следует оценивать другие применимые решения с учётом вязкости, чистоты и требований к потерям давления.

Диаметр расходомера нельзя определять исключительно по диаметру трубопровода. Если фактический расход длительное время находится около нижнего предела диапазона, могут ухудшиться разрешающая способность сигнала и повторяемость; при слишком высокой скорости потока возможны потери давления, вибрация, износ или шум. На этапе проектирования следует предоставить три группы данных: минимальный, рабочий и максимальный расход.

Для сложных условий эксплуатации необходимо также определить максимальное рабочее давление, максимальную и минимальную температуру среды, температуру окружающей среды, направление монтажа и условия прямых участков трубопровода до и после прибора. Для сред с пузырьками газа, пульсациями, примесями или сильной коррозионностью следует комплексно оценивать футеровку датчика, электроды, зонды и уплотнительные материалы.

Сравнение распространённых решений для измерения расхода

В части обработки сигналов интеллектуальные расходомеры могут выдавать мгновенный расход, суммарный расход и аварийную информацию, а также подключаться к PLC, DCS или платформе сбора данных в соответствии с требованиями проекта. Для цехов с протяжённой кабельной разводкой и высокой концентрацией частотно-регулируемого оборудования экранированные кабели, нормативное заземление и помехозащищённое проектирование также влияют на достоверность данных.

В условиях высокой температуры, высокого давления или сильной вибрации необходимо совместно учитывать класс давления прибора, тип технологического присоединения и монтажную опору. Даже если сам датчик соответствует требованиям к измерению, ненадлежащее исполнение импульсных трубок, фланцев, герметичных кабельных вводов или кронштейнов всё равно может повлиять на долговременную стабильную работу системы.

Компания Xi'an Shenghongchuang Instrumentation Co., Ltd., ориентированная на промышленное автоматизированное измерение и управление, может предоставлять рекомендации по комплектации расходомеров и связанных с ними преобразователей, приборов индикации и управления на основе параметров среды, диаметра трубопровода, диапазона измерения, выходного сигнала и условий объекта, обеспечивая более эффективную интеграцию измерительной цепи с существующей системой управления.

Контроль безопасности при монтаже, эксплуатации и обслуживании

Обеспечение постоянной эффективности взрывозащиты на объекте

После поставки взрывозащищённого расходомера следует проверить соответствие модели, диапазона измерения, технологического присоединения, способа питания, выходного сигнала и взрывозащищённой документации техническим условиям заказа. Перед монтажом также необходимо проверить состояние корпуса, кабельных вводов, уплотнительных колец и паспортной таблички, убедившись, что оборудование не было повреждено при транспортировке или хранении.

Подключение должно выполняться в соответствии с руководством по эксплуатации изделия и нормами взрывозащищённого монтажа. Кабельные вводы должны быть оснащены соответствующими герметичными фитингами, а неиспользуемые отверстия необходимо надёжно заглушить; взрывонепроницаемые соединительные поверхности, уплотнительные элементы и крепёж не следует произвольно заменять. На объекте строго запрещается открывать полости, не предназначенные для открытия под напряжением, при включённом питании.

После ввода в эксплуатацию следует установить периодичность осмотров с учётом характеристик среды. Как правило, можно проверять соответствие показаний дисплея и удалённо передаваемых данных, наличие воды в клеммной камере, коррозию корпуса, отклонения нулевой точки и вибрацию трубопровода. При резком изменении расхода в первую очередь следует проверить изменения технологического процесса, засоры, пустой трубопровод и помехи сигнала.

Четыре ключевых аспекта управления на объекте

Во-первых, необходимо вести полный реестр оборудования, включая номер прибора, место установки, сертификационную документацию, дату ввода в эксплуатацию, записи о калибровке и ремонте. Реестр не только облегчает прослеживаемость, но и обеспечивает надёжную информационную основу для обновления оборудования и интеллектуальной модернизации.

Во-вторых, периодичность калибровки и метрологической поверки должна определяться на основании требований метрологического управления, критичности технологического процесса и частоты использования. Для точек измерения расхода, связанных с коммерческими расчётами, критическим дозированием или блокировками безопасности, следует повысить уровень контроля, чтобы исключить влияние длительных отклонений на производительность, энергопотребление или безопасность процесса.

В-третьих, при ремонте оборудования необходимо соблюдать эквивалентные требования по взрывозащите. Перед заменой преобразователя, датчика, модуля индикации или кабельной арматуры следует подтвердить соответствие модели запасной части и применимость её сертификации; неоценённая модернизация может изменить исходную взрывозащищённую конструкцию, поэтому нельзя выполнять замену только на основании одинаковых размеров или совпадения интерфейсов.

В-четвёртых, рекомендуется уже на начальном этапе проекта совместно подтверждать технические условия силами специалистов по технологии, КИПиА, электрике и безопасности. Однократное уточнение опасных зон, состава среды, давления и температуры, протокола связи, цепей питания и пространства для обслуживания позволяет сократить последующие доработки и повысить практическую эффективность применения взрывозащищённых расходомеров Шэньси.

Поддержка модернизации промышленной автоматизации посредством надёжного измерения и управления

Измерение расхода в опасных средах по своей сути представляет собой сочетание управления безопасностью и управления технологическим процессом. Подходящий взрывозащищённый расходомер способен непрерывно предоставлять достоверные данные о расходе, обеспечивая базовую поддержку управления дозированием, учёта энергопотребления, блокировок оборудования, предупреждения об отклонениях и прослеживаемости производства.

Опираясь на производственные ресурсы региона Гуаньчжун провинции Шэньси, компания Shaanxi Qinkong Sensor Technology Co., Ltd. осуществляет поставки датчиков, преобразователей, интеллектуальных цифровых приборов индикации и управления, а также оказывает услуги нестандартного изготовления; продукция применяется в задачах промышленного автоматизированного измерения и управления. Для сложных объектов необходимо формировать выполнимые решения по комплектации приборов на основе фактических параметров процесса и требований соответствия нормативам.

Для подбора взрывозащищённого расходомера Шэньси можно подготовить данные о наименовании среды, диаметре трубопровода, диапазоне расхода, температуре и давлении, классе опасной зоны, способе монтажа и требуемом типе сигнала, а затем передать их команде технического обслуживания компании Xi'an Shenghongchuang Instrumentation Co., Ltd. для целевого подбора и подтверждения комплектации.
