Жидкокристаллический дисплей передатчика давления: как решить проблему некорректного отображения? Сначала определите тип неисправности

Жидкокристаллический дисплей передатчика давления: как решить проблему некорректного отображения? При устранении неисправности на месте не спешите сразу разбирать прибор. Хотя проблема отображения видна на экране, ее причина часто кроется не в самом ЖК-дисплее, а в питании, цепи, параметрах, условиях окружающей среды или внутренних электронных модулях.

По опыту ремонта, наиболее распространенные проявления делятся на четыре типа: отсутствие индикации, скачки цифр, отсутствие отдельных сегментов и заметное несоответствие между отображаемым значением и фактическим давлением. Если сначала классифицировать неисправность, диагностика будет намного быстрее; это также самый экономящий время шаг при решении проблемы «Жидкокристаллический дисплей передатчика давления: как решить проблему некорректного отображения?».

В практической работе многие ошибочные выводы возникают из принципа «смотрим только на дисплей, не проверяя цепь». Например, если экран не светится, это не обязательно означает, что сломан сам дисплей; причиной также может быть просадка питания 24V, ослабление клемм или перегрузка в цепи, из-за которой прибор не может нормально запуститься.

Сначала проверьте питание и подключение — это самый распространенный источник неисправностей

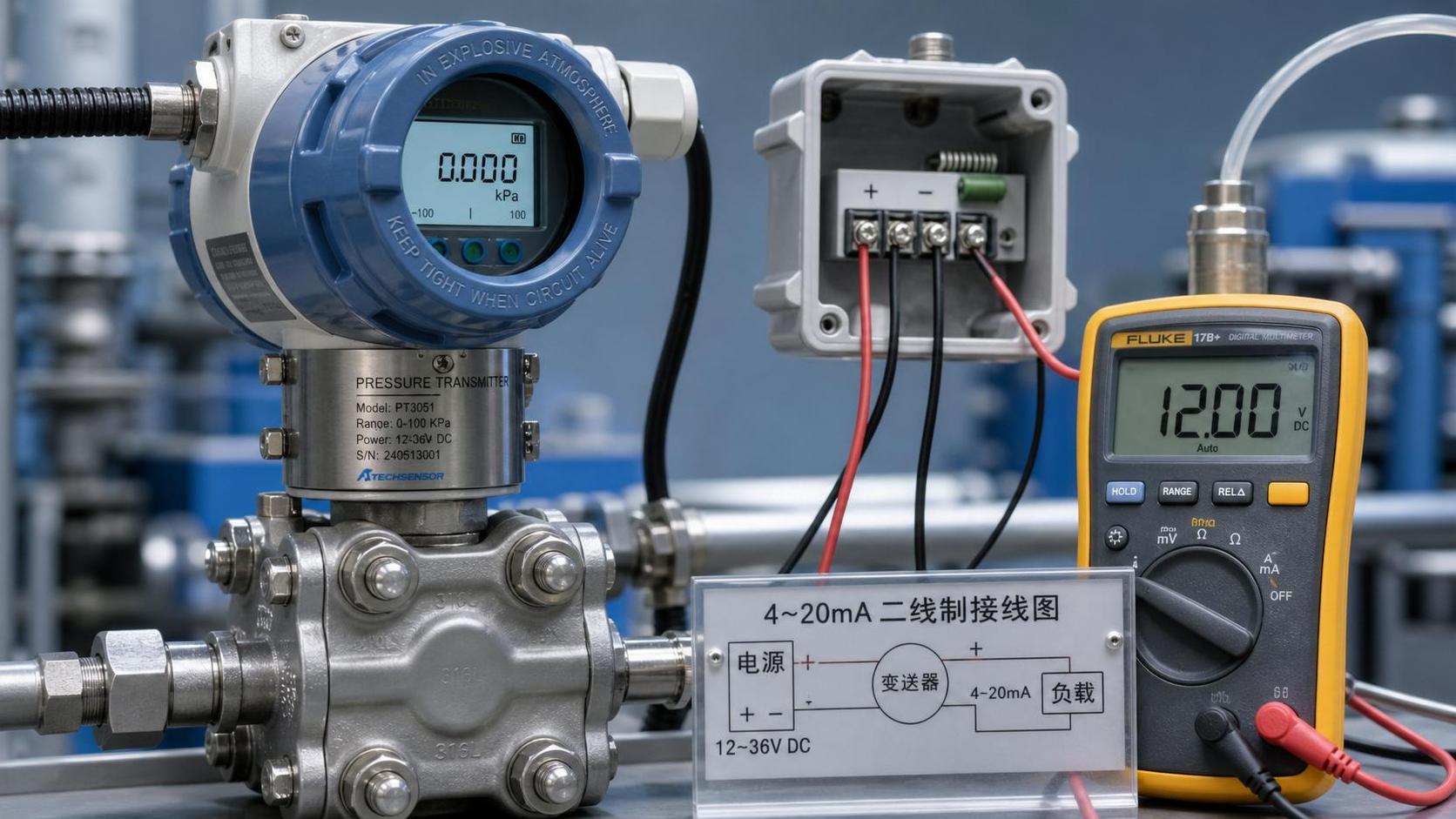

Если вы столкнулись с вопросом «Жидкокристаллический дисплей передатчика давления: как решить проблему некорректного отображения?», первым шагом рекомендуется проверить источник питания мультиметром, а не сразу менять компоненты. Большинство передатчиков давления используют двухпроводную петлю 4~20mA; при аномалиях питания ЖК-дисплей обычно страдает первым.

Обратите внимание на три пункта: стабильно ли напряжение питания, не перепутаны ли положительный и отрицательный полюса, нет ли окисления или ослабления клемм. Если на месте используется питание 24V DC, но фактически измеренное напряжение на клеммах ниже требуемого для запуска устройства, экран может периодически загораться и гаснуть, либо после включения питания цифры могут мерцать.

• Проверьте, стабилен ли выход силового модуля, исключите слишком большие пульсации питания.
• Проверьте способ заземления экранирующего слоя сигнального кабеля, чтобы избежать помех из-за многоточечного заземления.
• Проверьте, не попала ли вода в соединительную коробку, нет ли коррозии клемм и обрыва жил проводов.
• Сверьте общую нагрузку цепи и убедитесь, что она не превышает допустимый диапазон.

Если устройство оснащено функцией связи HART, можно также синхронно считывать состояние онлайн. У некоторых интеллектуальных моделей перед появлением аномалии отображения со стороны связи уже доступны диагностические подсказки. Например, уотечественного емкостного передатчика давления WNK-3051AGP высокоточного интеллектуального дифференциального передатчика давления такие интеллектуальные продукты поддерживают локальную и удаленную настройку, поэтому при устранении проблем в цепи работать с ними удобнее.

Слабая индикация, отсутствие сегментов, почернение экрана обычно требуют раздельной диагностики

Многие спрашивают: как решить проблему некорректного отображения жидкокристаллического передатчика давления? На самом деле «плохо видно» — это не одна неисправность, а несколько разных проблем. Если неправильно определить причину, дальнейшее устранение легко пойдет по неверному пути.

1. Полное отсутствие индикации

Сначала проверьте питание, затем внутреннюю разводку и интерфейс модуля отображения. Если цепь работает нормально, выходной ток нормальный, но ЖК-дисплей не показывает ничего, проблема чаще всего связана с платой дисплея, платой питания или плохим контактом в разъеме. Можно отключить питание, переподключить и затем проверить, восстановилось ли отображение.

2. Отсутствуют штрихи на дисплее или есть локальные искажения

Такая ситуация часто встречается при старении ЖК-экрана, нестабильном контакте проводящего клея или ослаблении соединений из-за длительной вибрации. Если устройство долго работает в условиях высокой влажности, высокой температуры или сильной вибрации, срок службы модуля отображения заметно сокращается.

3. Экран почернел, реакция стала медленной

Более явным сигналом является выход за пределы температуры окружающей среды. При низкой температуре жидкий кристалл становится медленнее, а при высокой температуре возможны почернение и аномалия контрастности. В этом случае нужно комплексно оценить температуру на месте, воздействие солнечного света и условия теплоотвода корпуса; не рекомендуется просто менять экран, не проверив окружающую среду.

Скачки значений или искаженное отображение чаще всего связаны с заземлением, монтажом и введением сигнала

Если это не черный экран, а значительные скачки индикации или расхождение с рабочими условиями, тогда нужно вернуться к другому вопросу: как решить проблему некорректного отображения жидкокристаллического передатчика давления? В этот момент главное уже не экран, а качество сигнала и настройки параметров.

Сначала проверьте, есть ли на месте источники помех, такие как преобразователи частоты, мощные электродвигатели или параллельно проложенные силовые кабели. Электромагнитные помехи вызывают дрожание отображаемого значения, особенно при длинной кабельной линии и недостаточно качественном экранировании. Затем проверьте настройки демпфирования: слишком малое демпфирование также может приводить к усилению колебаний индикации.

1. Сверьте, соответствуют ли настройки диапазона реальным условиям процесса.
2. Убедитесь, правильно ли настроены смещение нуля, линейный выход или выход из квадратного корня.
3. Проверьте постоянную времени демпфирования; при необходимости увеличьте ее.
4. Сверьте единицы отображения, чтобы не перепутать kPa, MPa и mmH2O.

Именно поэтому интеллектуальные передатчики лучше подходят для сложных условий. Например, WNK-3051AGP имеет настраиваемое демпфирование, поддерживает цифровую компенсацию и в таких условиях, как электроэнергетика, металлургия и нефтехимия, позволяет легче отличить аномалию отображения от реальных колебаний давления.

Если отображение нормальное, но значение неверное, чаще всего проблема в нулевой точке, монтаже и введении давления

Одна из самых легко упускаемых ситуаций на месте — ЖК-дисплей светится, интерфейс выглядит нормально, но значение явно завышено или занижено. В таком случае, если снова спросить: как решить проблему некорректного отображения жидкокристаллического передатчика давления? Ответ уже не в ремонте дисплея, а в проверке цепочки измерения процесса.

Сначала выполните проверку нулевой точки. В состоянии без давления, если отображение не возвращается к нулю, это может быть смещение нуля или статическая ошибка, внесенная монтажным положением. Особенно у дифференциальных передатчиков давления: неправильная высота установки, жидкость, оставшаяся в импульсной трубке, воздушные пробки и утечки — все это может смещать отображаемое значение.

Если оборудование долго работает в среде с высокой влажностью, сильной вибрацией или большой разницей температур, также следует учитывать, не является ли аномальным состояние внутренней компенсации. Продукты с температурной и статической цифровой компенсацией обычно более стабильны в таких условиях и позволяют уменьшить повторные ремонты по причине «отображение нормальное, но данные неточные».

Рекомендации по проверке на месте: действуйте по порядку, не разбирайте повторно

Как решить проблему некорректного отображения жидкокристаллического передатчика давления? По-настоящему эффективный способ — проверять по фиксированному порядку. Сначала питание, затем проводка, затем параметры, затем технология процесса, и только в конце рассматривать замену модуля. Это позволяет сократить время простоя и уменьшить количество ошибочных замен деталей.

• Шаг 1: измерьте напряжение питания и ток в цепи.
• Шаг 2: проверьте полярность подключения, клеммы и заземление экранирования.
• Шаг 3: сверьте диапазон, единицы, демпфирование и параметры нулевой точки.
• Шаг 4: проверьте импульсную трубку, клапанный блок, утечки и засоры.
• Шаг 5: подтвердите состояние жидкокристаллического модуля и основной платы.

Для проектов, где необходимо одновременно учитывать точность, стабильность и удобство обслуживания, на этапе выбора модели уже следует учитывать последующее обслуживание и удобство ремонта. Компания 西安盛弘创仪器仪表有限公司长期 занимается разработкой и производством продукции для измерения давления, перемещения, расхода, веса, усилия, температуры и влажности, крутящего момента, а также интеллектуальных цифровых приборов, и при сложных условиях эксплуатации больше внимания уделяет диагностируемости и долгосрочной стабильности продукции.

Если на объекте требуется измерение перепада давления, абсолютного давления, уровня жидкости и других параметров, также можно комплексно оценить диапазон измерений, перегрузочную способность, температурный диапазон и требования к взрывозащите. Например, интеллектуальные модели с широким диапазоном измерений, поддержкой наложения HART на 4~20mA и коротким временем запуска обычно более удобны для последующего обслуживания.

Вывод: сначала сузьте диапазон, затем определите источник неисправности

Возвращаясь к самому главному вопросу: как решить проблему некорректного отображения жидкокристаллического передатчика давления? На практике достаточно помнить одну фразу: сначала определите, является ли это проблемой отображения, затем — проблемой измерения. Разделение этих двух типов неисправностей заметно повышает эффективность устранения.

Большинство аномалий отображения можно постепенно локализовать через проверку питания, перепроверку проводки, калибровку параметров, подтверждение условий окружающей среды и последовательную диагностику модуля. Если порядок проверки правильный, многие на первый взгляд сложные неисправности на самом деле не так трудны в устранении. В следующий раз, если снова возникнет вопрос «как решить проблему некорректного отображения жидкокристаллического передатчика давления», рекомендуется сразу выполнять поэтапную проверку по изложенной в тексте процедуре — обычно это позволяет быстрее восстановить работу оборудования.
