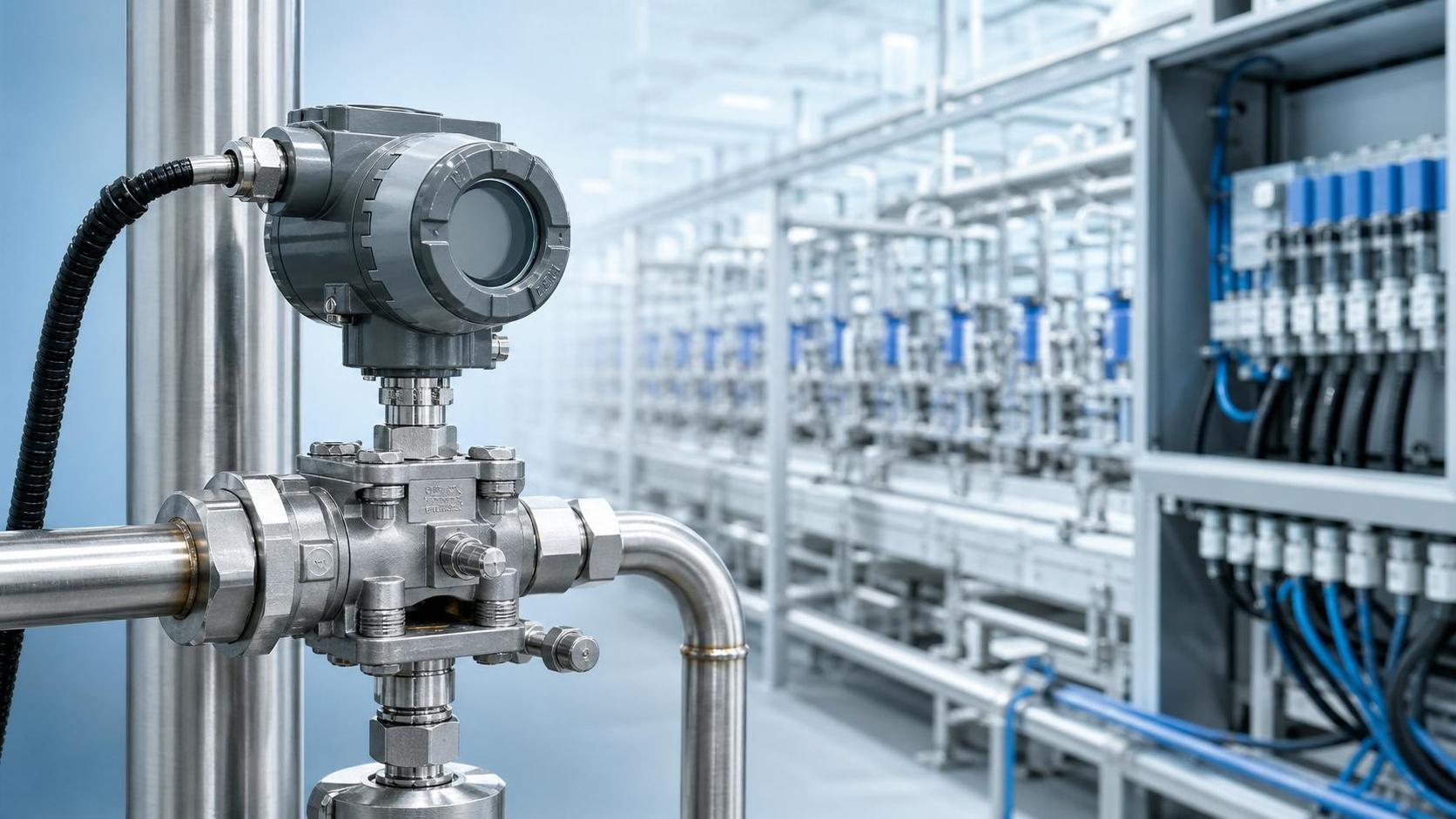

При модернизации старой производственной линии не спешите решать, стоит ли устанавливать датчик давления

При модернизации старой производственной линии многие в первую очередь думают о двигателях, PLC и шкафах управления, откладывая измерение давления. Однако в реальной эксплуатации именно данные о давлении часто определяют стабильность работы оборудования, наличие аномального энергопотребления и надежность блокировок. Поэтому датчик давления нередко становится ключевым звеном успеха или неудачи модернизации.

Вопрос заключается не в том, нужно ли его устанавливать, а в том, действительно ли данная линия подходит для применения датчика давления и в какой степени его следует использовать. Некоторое старое оборудование просто не имеет непрерывного мониторинга, тогда как в других случаях присутствуют колебания параметров среды, старение трубопроводов или несовместимость сигналов. Поэтому методы оценки будут различаться.

Для традиционных производственных линий ценность датчика давления заключается не только в точности измерения, но и в стоимости адаптации, удобстве последующего обслуживания и возможности прослеживания технологического процесса. При правильном выборе линия станет стабильнее; при поверхностном подходе к выбору впоследствии может потребоваться неоднократная переделка.

Почему потребности в модернизации одинаково старых производственных линий могут сильно различаться

Проблема многих старых производственных линий заключается не в том, «есть ли сигнал давления», а в том, «можно ли действительно использовать этот сигнал для управления». Ранее на многих установках устанавливались только механические манометры, подходящие для ручного обхода и проверки, но не для современного непрерывного мониторинга, аварийной сигнализации и архивирования данных.

Еще чаще различия обусловлены условиями на месте эксплуатации. Например, необходимо учитывать коррозионность среды, наличие пульсаций в трубопроводе, тип сигнала, принимаемого системой управления — 4-20mA или RS485, а также влажность, высокую температуру или сильную вибрацию на объекте. Эти условия напрямую влияют на удобство и долговечность применения датчика давления.

Такие предприятия, как компания «Сиань Шэнхунчуан, приборы и контрольно-измерительная техника», которая длительное время занимается разработкой и производством датчиков давления, датчиков-манометров и других промышленных измерительных изделий, обычно оценивают задачу с учетом самого объекта, а не только отдельных параметров. При модернизации старой линии особенно опасна ситуация, когда решение выглядит подходящим на бумаге, но после установки работает нестабильно.

Для непрерывных производственных линий важнее стабильный сбор данных, а не только показатель точности

На таких непрерывно работающих участках, как транспортировка, подача жидкости, фильтр-прессование и подача газа, датчик давления обычно хорошо подходит для модернизации. Причина очевидна: в этих условиях параметры часто меняются, ручная запись показаний реагирует медленно, а одного механического манометра недостаточно для своевременного обнаружения засоров, утечек и аномальных нагрузок.

В таких сценариях основное внимание обычно уделяется не лабораторной точности, а стабильности нулевой точки, помехоустойчивости и долгосрочному дрейфу. При сильных электромагнитных помехах или неупорядоченной прокладке кабелей в существующих кабельных лотках даже высокая заявленная точность может не дать реального результата.

При внедрении также необходимо учитывать место установки. Если точка отбора давления выбрана неправильно, даже качественно установленный датчик лишь оцифрует ошибку. При модернизации старой линии обычно сначала проверяют направление прокладки трубопровода, пульсации давления и условия дренажа, а затем выбирают диапазон измерения, присоединение и степень защиты датчика давления.

При модернизации оборудования циклического действия основное внимание часто уделяется быстродействию и взаимодействию с блокировками

К тактовому оборудованию для штамповки, гидравлическим системам, упаковочным установкам и дозирующим машинам предъявляются иные требования к датчикам давления. В таких системах давление изменяется не плавно: за короткое время могут возникать значительные колебания и даже ударные нагрузки. Если реакция будет медленной, система пропустит критически важный момент для принятия решения.

Поэтому при модернизации таких старых производственных линий, помимо базового диапазона измерения, необходимо учитывать перегрузочную способность, скорость реакции и совместимость с логикой блокировок. На многих объектах сигнал есть, но старый сигнал позволяет только отображать значение и не может участвовать в принятии решения о выполнении действия, поэтому неисправности оборудования обнаруживаются с опозданием.

Если в существующей системе уже есть цифровой прибор управления или входной модуль PLC, датчик давления обычно подключается проще. Однако если оборудование выпущено давно, сначала необходимо проверить тип сигнала и способ электропитания. В противном случае стоимость модернизации может незаметно вырасти из-за необходимости переподключения, гальванической развязки и замены модулей.

На участках со сложными средами не каждый датчик давления можно заменить напрямую

Если речь идет о вязких жидкостях, паре, агрессивных средах или жидкостях, содержащих частицы, пригодность датчика давления для модернизации старой производственной линии нельзя оценивать только по выходному сигналу. Материал мембраны, тип уплотнения, присоединение к процессу и защита от засорения зачастую в большей степени, чем класс точности, определяют возможность длительной эксплуатации.

Именно здесь часто возникают ошибочные решения. На первый взгляд диапазон давления среды совпадает, поэтому датчик просто заменяют по диапазону старого прибора, после чего вскоре появляются дрейф, засорение или коррозия. Даже на похожих участках измерения давления фактические требования могут полностью различаться, особенно на этапах с частой мойкой или значительными колебаниями температуры.

В такой ситуации более надежный подход заключается в совместной оценке свойств среды, температурного диапазона, способа очистки и периодичности обслуживания. Если на объекте одновременно требуется контроль расхода, температуры и влажности или перемещения, комплексное решение с взаимной интеграцией будет более целесообразным, чем замена одного прибора.

В разных сценариях основные критерии выбора датчика давления различаются

При модернизации старой линии многие споры возникают из-за вопроса: «Если у других это работает, почему у нас не работает?» Обычно проблема заключается не в самом датчике давления, а в том, что разные условия эксплуатации смешиваются при оценке. Для предварительного анализа лучше использовать приведенное ниже сравнение.

Если рассматривать сценарии отдельно, многие решения становятся очевидными. Датчик давления не обязательно должен иметь самые расширенные характеристики — он должен соответствовать целям управления, состоянию среды и возможностям обслуживания на объекте.

Несколько распространенных ошибочных решений перед внедрением

• Учитывать только закупочную цену, не принимая во внимание стоимость последующих простоев, ремонта и повторной прокладки кабелей.
• Сравнивать только параметры точности, не проверяя совместимость с температурой, вибрацией, влажностью и рабочей средой.
• Непосредственно использовать диапазон механического манометра на старом оборудовании в качестве основания для выбора датчика давления.
• Считать, что наличия сигнала давления достаточно, не оценивая пороги аварийной сигнализации и логику блокировок.
• Игнорировать удобство обслуживания, что впоследствии приводит к сложному демонтажу и монтажу и повышенным затратам на поверку.

В новых проектах эти проблемы относительно легко решаются, однако на старых производственных линиях они часто усиливаются. Старое оборудование уже может иметь ограниченное пространство, неполную документацию и короткое окно для модернизации. Поэтому при неправильном выборе датчика давления стоимость корректировки часто оказывается выше, чем при первоначальной установке.

Более надежный подход — оценивать датчик давления в составе всей цепи измерения и управления

Если задача сводится лишь к замене старого прибора, подход легко ограничивается принципом «главное, чтобы он установился». Однако действительно эффективная модернизация обычно рассматривает датчик давления вместе с приборами управления, сбором данных о расходе, мониторингом температуры и влажности, а также сигналами от весовых и датчиков перемещения, формируя более полную картину состояния объекта.

Именно поэтому многие предприятия, работающие в сфере промышленных измерений, продолжают развивать направления, связанные с различными датчиками и интеллектуальными цифровыми приборами управления. Модернизация старых производственных линий редко является проблемой одной точки: только после совместного восполнения нескольких измерительных узлов удается действительно стабилизировать производственные колебания, аномальное энергопотребление и сложности обслуживания.

Поэтому при оценке пригодности датчика давления для модернизации старой производственной линии не следует ограничиваться вопросом «устанавливать его или нет». Необходимо выполнить несколько практических действий: сначала проанализировать конкретный участок, затем проверить рабочую среду и условия эксплуатации, подтвердить совместимость сигнала и условия монтажа и в завершение оценить периодичность обслуживания и сложность замены. Только после тщательной проверки этих условий датчик давления действительно поможет традиционной производственной линии стать более стабильной, экономичной и интеллектуальной.
