Проверка условий эксплуатации перед установкой низконапорного расходомера в Сиане

Низконапорные расходомеры обычно используются в системах водоснабжения и водоотведения, циркуляции HVAC, сжатого воздуха, экологической очистки, в комплектном оборудовании и на автоматизированных производственных линиях. Перед установкой необходимо сначала подтвердить тип среды, температуру, рабочее давление, мгновенный расход, диаметр трубопровода и выходной сигнал; нельзя выбирать и устанавливать прибор, основываясь только на диаметре трубопровода. Для низконапорных систем даже небольшие потери давления, пузырьки воздуха и колебания скорости потока могут вызвать погрешности измерений.

Следует проверить соответствие диапазона расходомера фактическому расходу на объекте. Обычно рекомендуется, чтобы рабочий расход находился в пределах от 30% до 80% диапазона прибора: это позволяет получать стабильные показания и избежать недостаточного разрешения при длительной работе на малом расходе. Если в системе имеются прерывистая подача жидкости, частые пуски и остановки или выраженные пиковые расходы, диапазон следует определять комплексно с учетом фактических пиковых значений и стабильного режима работы.

Для низконапорных трубопроводов жидкостей также необходимо проверить, содержит ли среда взвешенные частицы, волокна, масляные загрязнения, кристаллические отложения или коррозионно-активные компоненты. Для сред с примесями рекомендуется устанавливать фильтрующее устройство перед расходомером; точность фильтрации должна определяться в соответствии с конструкцией прибора и размером частиц среды. Для сред, склонных к образованию отложений, необходимо предусмотреть пространство для демонтажа, промывки и технического обслуживания.

На некоторых промышленных объектах в районе Сианя разница между дневной и ночной температурой является значительной. При наружной или частично наружной установке необходимо также учитывать защиту от замерзания зимой, защиту от солнечного излучения летом и воздействие конденсата. Степень защиты корпуса прибора, условия электропитания и атмосферостойкость кабеля должны соответствовать условиям на объекте, чтобы исключить влияние факторов окружающей среды на долговременную стабильную работу датчика.

Проверяемые параметры и влияние установки

Подтверждение направления прибора и условия полного заполнения трубы

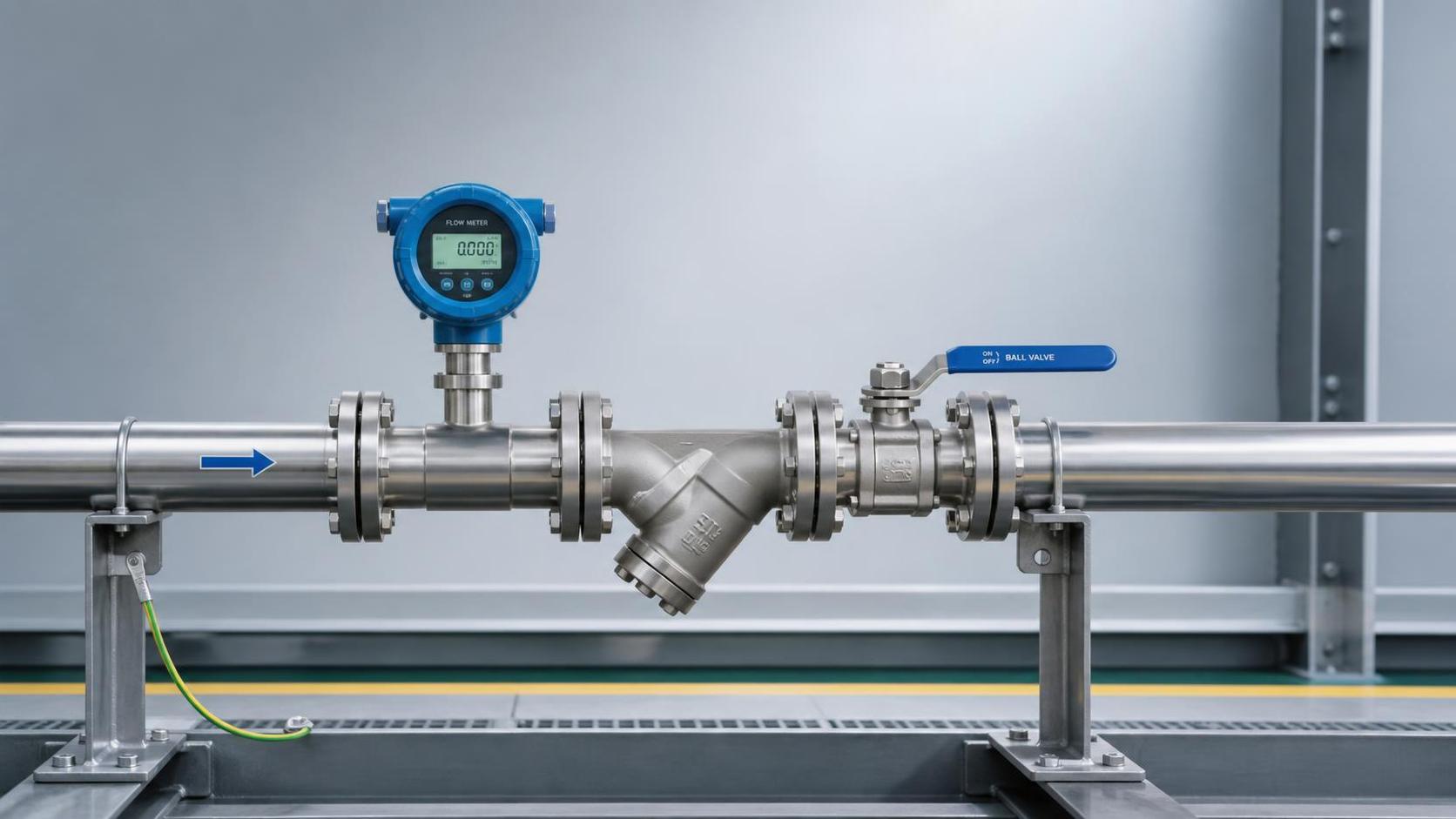

На корпусе расходомера обычно имеется стрелка; при установке необходимо обеспечить совпадение направления стрелки с фактическим направлением потока среды. Установка в обратном направлении может привести к неверному направлению накопленного объема, аномальным мгновенным значениям, а в некоторых изделиях также вызвать сигнализацию. Даже если система управления способна скорректировать обратный сигнал, не следует заменять правильную установку программной компенсацией.

Для электромагнитных расходомеров, ультразвуковых расходомеров и большинства устройств измерения расхода жидкости измерительный участок трубопровода должен быть полностью заполнен. Установка в верхней точке трубопровода, на выходе вертикального трубопровода с потоком вниз или в местах, где легко образуются воздушные карманы, не позволит датчику получить стабильный действительный сигнал; в условиях низкого давления данная проблема проявляется еще более явно.

При установке на горизонтальном трубопроводе предпочтительно размещать датчик сбоку трубы, чтобы электроды или чувствительные элементы не находились длительное время в верхней точке скопления газа или нижней точке накопления отложений. Для вертикальных трубопроводов рекомендуется, чтобы жидкость двигалась снизу вверх, что способствует удалению пузырьков и поддержанию полного заполнения.

Если на объекте невозможно избежать установки в верхней точке, следует дополнительно установить воздухоотводчик выше по потоку или оптимизировать трассировку трубопровода. Если среда содержит много пузырьков, необходимо прежде всего устранить такие первопричины, как подсос воздуха на всасывающей линии, кавитация перед насосом или слишком низкий уровень жидкости в резервуаре; нельзя решать проблему исключительно регулировкой параметров прибора.

Прокладка трубопроводов и контроль прямых участков

Расходомер измеряет состояние потока внутри трубы; отводы, клапаны, переходы диаметра, тройники, насосы и фильтры изменяют распределение скорости потока. В низконапорных системах кинетическая энергия жидкости сама по себе невелика, а время восстановления после возмущений, создаваемых элементами местного сопротивления, больше, поэтому длину прямых участков нельзя произвольно сокращать.

Длину прямых участков обычно можно определять по руководству по эксплуатации прибора. При отсутствии специальных требований длину прямого участка перед прибором можно принимать от 5D до 10D, а после прибора — от 3D до 5D, где D обозначает номинальный диаметр трубопровода. Если непосредственно перед расходомером расположены двойной отвод, регулирующий клапан, выход насоса или переходной участок, прямой участок перед прибором следует соответствующим образом увеличить.

Место установки следует по возможности располагать вдали от оборудования с сильной вибрацией и мощных устройств с частотным преобразователем. Вблизи насосов, воздушных компрессоров и мешалок могут возникать не только механические вибрации трубопроводов, но также пульсации давления и электромагнитные помехи. При необходимости для снижения воздействия можно использовать независимые опоры, гибкие соединения и экранирование сигнальных кабелей.

Для технологических трубопроводов, требующих байпасной линии, рекомендуется устанавливать запорные клапаны с обеих сторон расходомера и использовать их совместно с обводным трубопроводом. Это позволяет поддерживать непрерывную работу системы при обслуживании или поверке прибора, а также предотвращает утечки при низком давлении, обратный поток в трубопроводе и обратное поступление среды во время демонтажа и монтажа.

Рекомендуемые расстояния до типовых элементов трубопровода

Предотвращение передачи напряжений трубопровода на датчик

Перед установкой фланцевого низконапорного расходомера следует проверить параллельность и соосность фланцев с обеих сторон; нельзя принудительно выравнивать трубопровод затяжкой болтов. Смещение трубопровода приводит к длительному воздействию дополнительных напряжений на корпус прибора, футеровку или измерительную трубу, что влияет на надежность уплотнения и стабильность нулевой точки.

Приборы большого диаметра имеют значительный собственный вес и не должны полностью поддерживаться трубопроводами с обеих сторон. Вблизи расходомера необходимо установить прочную опору, особенно для приборов DN80 и выше или оборудования, установленного в зоне вибрации. Опора должна воспринимать вес прибора, но не должна сдавливать корпус преобразователя, клеммную коробку и сигнальный кабель.

При заметном тепловом расширении и сжатии трубопровода необходимо рационально предусмотреть неподвижные опоры, направляющие опоры или компенсирующие конструкции. Для пластиковых труб, тонкостенных труб из нержавеющей стали и трубопроводов с высокотемпературной средой особенно важно предотвращать натяжение соединений расходомера после деформации, чтобы избежать протечек или механических повреждений при длительной эксплуатации.

После завершения установки в состоянии без среды можно повторно проверить зазор между фланцами, нагрузку на болты и нагрузку на опоры. Все крепежные элементы следует затягивать равномерно, в несколько этапов и в диагональной последовательности. Уплотнительная прокладка не должна выступать во внутреннюю стенку трубопровода, чтобы не создавать локальное дросселирование и не нарушать поток.

Детали низконапорного соединения, уплотнения и заземления

Хотя значения давления в низконапорных системах невысоки, из-за длительного времени работы и большого количества пусков и остановок качество уплотнения по-прежнему напрямую связано со стабильностью измерений. Фланцевые прокладки следует выбирать в соответствии со средой, температурой и типом фланца. Для водных сред можно использовать подходящие резиновые или безасбестовые прокладки, а для коррозионных сред необходимо выбирать материалы, стойкие к данной среде.

В расходомерах с резьбовым соединением следует избегать попадания в измерительную камеру чрезмерного количества ФУМ-ленты или герметика. Частицы уплотнительного материала, попавшие в датчик, могут оседать на крыльчатке, теле образования вихрей или в измерительном канале, вызывая замедление показаний, заклинивание или аномалии нулевой точки.

При использовании электромагнитных расходомеров заземление является ключевым этапом монтажа. Датчик, технологический трубопровод и система управления должны быть надежно подключены к системе уравнивания потенциалов в соответствии с требованиями к изделию. Для пластиковых трубопроводов, трубопроводов с изолирующей футеровкой или линий с катодной защитой обычно необходимо предусматривать заземляющие кольца или заземляющие электроды; нельзя полагаться только на защитное заземление электропитания.

После установки необходимо сначала провести испытание выдержкой низкого давления и проверку на утечки, а затем постепенно повысить давление до нормального рабочего режима. Строго запрещается ослаблять фланцевые болты, отворачивать резьбовые соединения или демонтировать клеммную коробку при полном давлении. При обнаружении утечки следует сначала остановить оборудование, сбросить давление и опорожнить систему, после чего выяснить такие причины, как смещение прокладки, деформация фланца или недостаточная затяжка.

Подход к устранению распространенных проблем с уплотнением

При незначительной утечке жидкости через фланцевое соединение не рекомендуется продолжать затягивать болты только с одной стороны. После остановки оборудования следует проверить, нет ли царапин на плоскости фланца, смещена ли прокладка и равномерно ли распределена нагрузка на болты. Необдуманное увеличение усилия может повредить мягкую прокладку и, наоборот, усилить утечку.

Если после некоторого времени работы показания прибора становятся нестабильными, а на соединении нет явной утечки, следует проверить, не подсасывает ли трубопровод воздух. Небольшая точка негерметичности на стороне всасывания при низком давлении не обязательно проявляется внешним просачиванием жидкости, но может постоянно подсасывать воздух, увеличивая содержание газа в жидкой среде и тем самым влияя на сигнал расхода.

Клеммные коробки и кабельные вводы при наружной установке должны быть направлены вниз или вбок-вниз, чтобы предотвратить попадание дождевой воды в корпус по кабелю. Кабельные гермовводы должны быть плотно затянуты, а неиспользуемые вводные отверстия необходимо закрыть заглушками, чтобы исключить попадание влаги, приводящее к снижению изоляции и коррозии клемм.

Для рабочих мест, требующих длительной непрерывной эксплуатации, номер расходомера, дату установки, начальное накопленное значение и записи о проверке можно включить в паспорт оборудования. При последующем обнаружении аномалий расхода по историческим данным можно определить, связана ли проблема с изменением технологического процесса, засорением трубопровода, дрейфом датчика или неисправностью передачи сигнала.

Раздельная прокладка сигнальных и силовых линий

Сигнальные линии 4mA–20mA, импульсные линии, RS485 и другие рекомендуется выполнять экранированным кабелем и по возможности прокладывать отдельно от выходных кабелей частотных преобразователей, силовых кабелей электродвигателей и шин большого тока. Параллельное расстояние рекомендуется сохранять не менее 300mm; при необходимости пересечения его следует выполнять под углом, близким к 90 градусам, для уменьшения помех связи.

Способ заземления экрана должен соответствовать руководству по эксплуатации прибора и нормам заземления системы управления. Как правило, одностороннее заземление экрана позволяет уменьшить помехи от контуров заземления. При наличии на объекте специальных требований по взрывозащите, связи на большие расстояния или сложной системе уравнивания потенциалов решение должно приниматься квалифицированными техническими специалистами с учетом схемы системы.

Напряжение питания должно соответствовать указанному на шильдике. Перед включением необходимо проверить полярность, номера клемм и защиту предохранителями. Для оборудования с питанием 24V постоянного тока необходимо особенно предотвращать обратное подключение полярности; для оборудования с питанием переменного тока необходимо подтвердить правильность подключения нейтрали, фазы и защитного заземления, чтобы избежать повреждения преобразовательного модуля.

После завершения подключения следует с помощью мультиметра проверить напряжение на клеммах, ток в цепи и непрерывность заземления. При аномальном сигнале сначала следует проверить качество электропитания, ослабление клемм, повреждение кабеля и заземление экрана; не следует сразу считать причиной неисправность датчика расходомера.

Основные положения ввода в эксплуатацию, наладки и ежедневного обслуживания

После завершения установки низконапорный расходомер следует вводить в эксплуатацию в последовательности «проверка, удаление воздуха, плавное повышение давления, сверка, запись». При первом заполнении средой рекомендуется медленно открыть клапан перед прибором, чтобы воздух в трубопроводе постепенно вышел. Клапан после прибора может использоваться для создания стабильного противодавления, однако не должен длительное время находиться в состоянии чрезмерного дросселирования.

На начальном этапе ввода в эксплуатацию следует наблюдать, согласуются ли мгновенный расход, накопленное значение, состояние сигнализации и отображение в системе управления. Для выхода 4mA–20mA можно отдельно проверить значения сигнала при нулевом расходе, обычном расходе и режиме, близком к полному диапазону, чтобы подтвердить правильность настройки диапазона, единиц измерения и положения десятичной точки.

При нормальной эксплуатации, если значение расхода непрерывно скачет, выходной сигнал присутствует при отсутствии потока, расход занижен или накопленное значение аномально, оценку следует проводить с учетом положения клапанов на объекте, состояния работы насоса, перепада давления на фильтре и температуры среды. Проблемы прибора и технологического процесса часто взаимно влияют друг на друга, поэтому при диагностике необходимо сохранять полные рабочие записи.

Периодичность обслуживания следует определять в зависимости от чистоты среды и частоты использования. Для чистой воды и жидкостей с низкой вязкостью плановую проверку можно проводить каждые 6–12 месяцев; для сред с примесями, склонных к образованию отложений, или при частых пусках и остановках период проверки следует сократить. Перед обслуживанием обязательно необходимо выполнить отключение питания, изоляцию, сброс давления и опорожнение.

Контрольный список ввода в эксплуатацию

Сначала проверьте механическую установку: подтвердите правильность направления потока, полное заполнение прибора средой, отсутствие утечек на фланцевых или резьбовых соединениях, рациональное распределение нагрузки на опоры и отсутствие нарушения прямых участков последующими модификациями. Для интеллектуальных расходомеров с дисплеем также следует убедиться, что направление дисплея удобно для ежедневного осмотра и считывания данных.

Затем проверьте электрические подключения: подтвердите, что уровень питания, заземление, экран, полярность сигнала и адрес связи соответствуют требованиям проекта. Для оборудования связи RS485 необходимо дополнительно проверить скорость передачи, способ проверки и конфигурацию оконечного резистора, чтобы предотвратить периодические отключения после подключения нескольких приборов.

После этого выполните проверку параметров: включая диаметр трубопровода, единицы расхода, верхний и нижний пределы диапазона, время демпфирования, пороги сигнализации, единицы накопленного значения и способ выхода. Параметры диапазона должны соответствовать проектным чертежам и фактическим условиям на объекте; после изменения параметров оператор должен провести повторную проверку и оформить запись об изменении.

В завершение проведите наблюдение за стабильностью: после 15–30 минут непрерывной работы сравните данные местного прибора, экрана PLC и верхнего уровня управления. Если колебания значений превышают допустимый технологический диапазон, прежде всего следует проверить наличие пузырьков, возмущений от клапанов, заземление и электромагнитные помехи, а затем решать, требуется ли калибровка нулевой точки или техническое обслуживание.

Ведение прослеживаемых записей по обслуживанию

Для каждого расходомера рекомендуется создать отдельный паспорт с указанием модели, диаметра, номера, места установки, среды, диапазона, заводского номера и даты ввода в эксплуатацию. Для ключевых точек учета также можно приложить сертификат калибровки, электрическую схему и фотографии объекта, что позволит быстро подтвердить состояние оборудования при последующем ремонте.

При ежедневном обходе особое внимание следует уделять четкости отображения, попаданию воды в корпус, ослаблению соединений, утечкам через фланцы и аномалиям тенденции расхода. По сравнению с единичным показанием непрерывный тренд легче выявляет ранние проблемы, такие как засорение фильтра, снижение производительности насоса и образование отложений в трубопроводе.

При необходимости демонтажа и проверки датчика следует использовать инструменты, соответствующие спецификации прибора, избегая ударов по измерительной трубе, футеровке, электродам или чувствительным элементам. Демонтированные уплотнения в принципе не рекомендуется использовать повторно; при повторной установке необходимо снова проверить центровку, чистоту и соединение заземления.

Компания Xi'an Shenghongchuang Instrumentation Co., Ltd. может с учетом среды на объекте, конструкции низконапорного трубопровода, монтажного пространства и требований к управляющим сигналам предоставить подбор расходомера, рекомендации по установке, настройку параметров и техническое обслуживание. Перед реализацией проекта рекомендуется предоставить данные о диаметре трубопровода, среде, давлении, температуре, диапазоне расхода и фотографии объекта, чтобы специалисты подтвердили подходящее решение до установки и ввода в эксплуатацию.
