Откуда возникают ошибки передачи сигнала у дистанционного расходомера в Шэньси

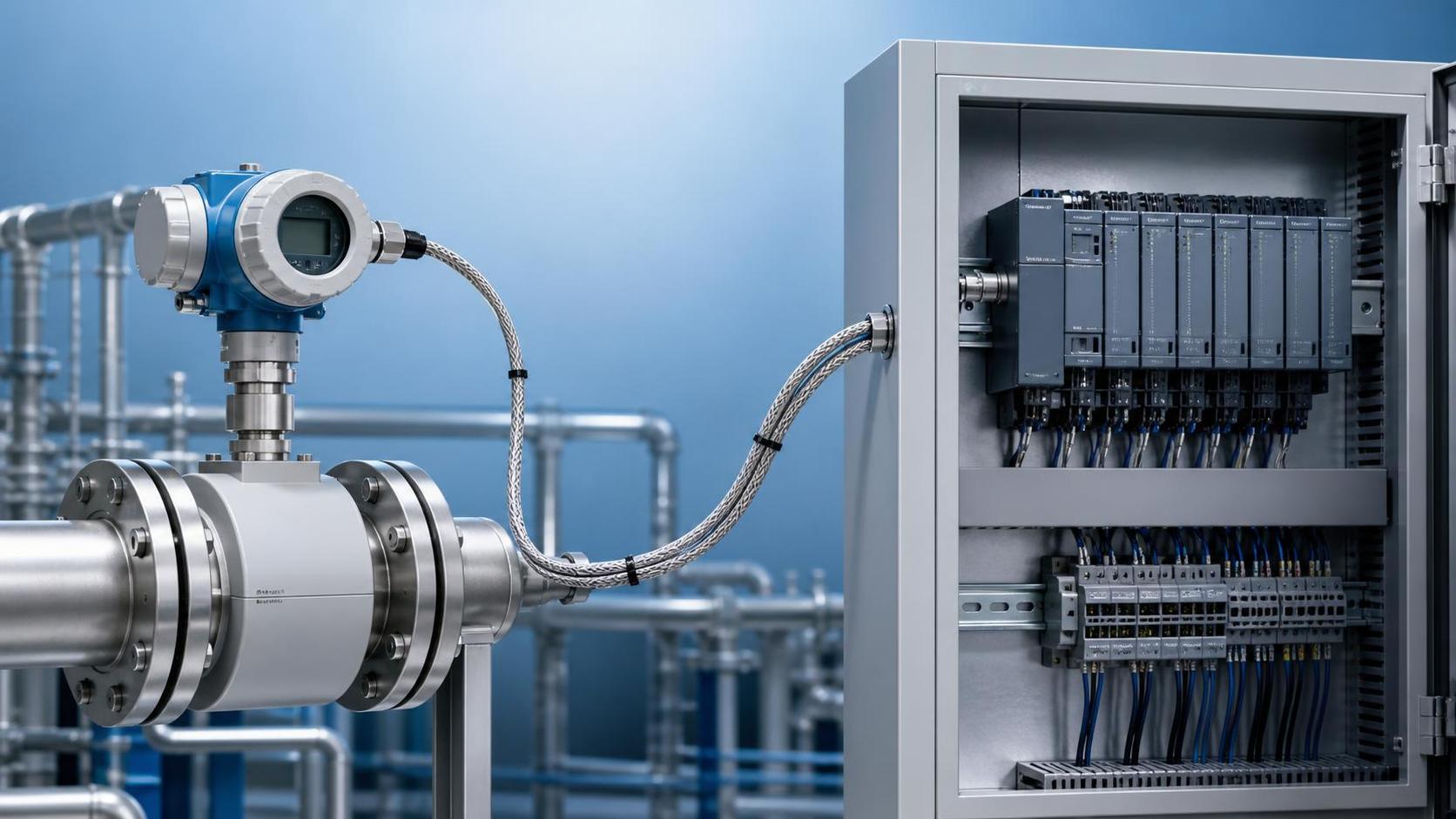

В сферах химической энергетики, учета водоснабжения, автоматизированных производственных линий и экологического мониторинга дистанционные расходомеры в Шэньси не только выполняют сбор данных о мгновенном расходе, но и должны стабильно передавать данные в PLC, DCS, интеллектуальные цифровые индикаторы или платформы удаленного мониторинга. Нормальные показания на месте при колебаниях, потере данных или увеличении отклонения на верхнем уровне обычно указывают на проблему в цепи передачи сигнала, а не в самом чувствительном элементе расходомера.

К распространенным источникам ошибок относятся нестабильное питание, неправильный выбор кабеля, ошибки заземления, электромагнитные помехи, несоответствие параметров связи и условия установки, выходящие за пределы применимости прибора. Для аналоговых сигналов 4-20mA дополнительное контактное сопротивление, падение напряжения или синфазные помехи в контуре могут привести к тому, что значение, считываемое системой управления, будет отклоняться от фактического измеренного значения.

Снижение ошибок не должно ограничиваться программной коррекцией на стороне системы; необходим одновременный контроль выбора расходомера, монтажа, прокладки кабелей, наладки, калибровки и технического обслуживания. Компания Xi'an Shenghongchuang Instrumentation Co., Ltd. и входящая в ее состав Shaanxi Qinkong Sensor Technology Co., Ltd. при конфигурировании промышленных датчиков и средств измерения и контроля обычно учитывают среду, электрические условия, расстояние передачи и интерфейс системы управления, чтобы определить наиболее подходящее для объекта решение дистанционной передачи.

Сначала различайте ошибку измерения и ошибку передачи

Ошибка измерения главным образом зависит от принципа работы расходомера, соответствия диаметра, состояния среды, прямых участков трубопровода и места установки; ошибка передачи возникает в процессе от выхода датчика до входа приемного оборудования. Если между локальным индикатором на объекте и значением в диспетчерской длительное время сохраняется фиксированная разница, в первую очередь следует проверить масштабирование диапазона, тип входа и калибровку контура.

Если данные хаотично скачут, кратковременно обнуляются, имеют периодические аномалии или изменяются при запуске и остановке преобразователя частоты, это в большинстве случаев связано с электромагнитными помехами, нарушением экранирования, ослабленными клеммами или пульсациями питания. Классификация симптомов неисправности перед диагностикой позволяет избежать повторной разборки датчика расхода и сократить время простоя на объекте.

На примере выхода 4-20mA: 4mA обычно соответствует нижнему пределу диапазона, а 20mA — верхнему. Если фактический ток составляет 12mA, теоретически это должно соответствовать 50% диапазона; если отображаемое на верхнем уровне значение явно отклоняется от 50%, необходимо проверить согласованность диапазона расходомера, верхнего и нижнего пределов инженерной величины PLC, а также настройки десятичной точки.

На этапе выбора определите стабильную основу для дистанционной передачи

Форма выхода дистанционного расходомера должна соответствовать требованиям управления на объекте. При коротком расстоянии, сборе данных в одной точке и зрелом системном интерфейсе сигнал 4-20mA отличается высокой помехоустойчивостью и наглядным выявлением неисправностей; при объединении нескольких приборов в сеть, большом расстоянии или необходимости считывания диагностических параметров приоритет можно отдать цифровым способам связи, таким как RS485 и Modbus RTU.

В цехах с сильными помехами не следует выбирать обычный расходомер с выходным сигналом только по цене. Рядом с двигателями с частотным регулированием, мощными контакторами, сварочным оборудованием и высокочастотными импульсными источниками питания рекомендуется выбирать изделия с изолированным выходом, широким диапазоном питающего напряжения, защитой от импульсных перенапряжений или повышенной помехоустойчивостью связи, а на этапе закупки четко определять требования по электромагнитной совместимости.

Расстояние передачи также определяет решение. При увеличении расстояния аналогового контура необходимо рассчитывать сопротивление кабеля и минимальное рабочее напряжение прибора; для шины RS485 следует учитывать количество узлов, оконечные резисторы и длину ответвлений. Резерв по напряжению и связи в размере от 20% до 30% на этапе инженерного проектирования помогает компенсировать последующее старение линий и расширение системы.

Диапазон, точность и вход системы управления должны быть согласованы

Расходомер не следует длительное время эксплуатировать в зоне крайне низкого расхода. Как правило, рабочий расход должен находиться в диапазоне от 30% до 80% измерительного диапазона прибора: это сохраняет запас для колебаний условий и снижает относительную ошибку, вызванную недостаточным разрешением в нижней части диапазона. Конкретное соотношение следует определять по типу расходомера и техническим параметрам изделия.

Модуль аналогового входа должен быть четко настроен на 4-20mA, а не ошибочно на 0-20mA, 0-10V или другой тип сигнала. Например, если 4mA ошибочно обрабатываются как нулевой ток, это приведет к искажению отображения в зоне нижнего предела и даже может вызвать сигнализацию низкого расхода или ложное срабатывание блокировки.

Если расходомер должен одновременно передавать данные о мгновенном расходе, суммарном расходе, температуре или компенсации давления, на ранней стадии проекта необходимо определить адреса регистров, типы данных, порядок байтов и единицы измерения. Ошибки определения параметров в цифровой связи также могут выглядеть как «ошибка передачи», хотя фактической причиной является несогласованность настроек системной интеграции.

Необходимо предусмотреть запас по питанию

Двухпроводной преобразователь расхода работает от питания контура, и напряжение источника питания, падение напряжения на входном модуле и падение напряжения на кабеле совместно определяют фактически доступное напряжение на приборе. При слишком длинной линии, слишком малом сечении проводника или использовании несколькими устройствами нестабильного источника питания прибор может иметь дрейф выхода при изменении нагрузки.

Рекомендуется использовать стабильный промышленный источник питания 24VDC и рассчитывать общий ток по количеству оборудования на объекте. Длительная нагрузка источника питания должна поддерживаться в пределах от 70% до 80% номинальной мощности; для открытых площадок, зон с частыми грозами или заметными колебаниями электросети можно дополнительно установить устройства защиты питания от молнии, ограничители импульсных перенапряжений и изолирующие модули.

При наладке следует измерять напряжение питания непосредственно на клеммах расходомера, а не только внутри шкафа управления. Разница напряжений в этих двух точках отражает падение напряжения на кабеле; когда напряжение на приборе приближается к минимальному рабочему напряжению, указанному в спецификации изделия, необходимо своевременно скорректировать питание или сократить контур.

Стандартизируйте прокладку кабелей и заземление для подавления электромагнитных помех на объекте

Прокладка сигнальных линий является ключевым звеном в снижении ошибок дистанционной передачи. Сигнальный кабель расходомера следует по возможности прокладывать отдельно от силовых кабелей, особенно избегая силовых линий 380V, выходных линий преобразователей частоты, кабелей двигателей и контуров сварочных аппаратов. Рекомендуется сохранять расстояние при параллельной прокладке не менее 300mm; при наличии условий можно установить металлические перегородки или использовать отдельные кабельные лотки.

Если сигнальная линия должна пересекаться с силовой, желательно выполнять пересечение под углом, близким к 90 градусам, чтобы уменьшить индуктивную связь, возникающую при длинной параллельной прокладке. В коробах и кабельных лотках аналоговые сигналы, цифровая связь и импульсные сигналы также следует размещать по отдельным зонам; нельзя без различия связывать все слаботочные сигналы с силовыми линиями.

Для передачи на большие расстояния рекомендуется в первую очередь использовать экранированную витую пару. Витая структура ослабляет синфазные помехи, а экран снижает влияние внешних электромагнитных полей; однако экранирующий провод не следует подключать в как можно большем количестве точек — ошибочное многоточечное заземление, напротив, может образовать контур заземления и создать новые токи помех.

Заземление должно следовать принципам одной точки, надежности и разделения уровней

Защитное заземление корпуса прибора, заземление экрана сигнала и функциональное заземление шкафа управления имеют разные функции и не должны просто соединяться между собой на объекте. Металлические трубопроводы, корпус расходомера и шкаф управления должны иметь надежное защитное заземление для снижения риска для персонала и повышения помехоустойчивости.

Экран аналогового сигнала обычно рекомендуется заземлять с одной стороны на приемном конце, чтобы избежать образования замкнутого контура при заземлении с обеих сторон. Необходимость двустороннего заземления цифровой системы связи и использования изолятора следует комплексно определять с учетом длины шины, руководства по оборудованию и разности потенциалов заземления на объекте; нельзя применять единый подход во всех случаях.

Провод заземления должен быть по возможности коротким, прямым и иметь соответствующее сечение; следует избегать использования общего длинного тонкого ответвления заземления с мощным оборудованием. Если в разных зонах шкафа управления наблюдается заметная разность потенциалов, можно разорвать путь помех с помощью изолятора сигнала, изолированного источника питания или изолированного модуля связи, повысив стабильность дистанционной передачи.

Поддерживайте достоверность данных посредством наладки, калибровки и обслуживания

После установки дистанционного расходомера необходимо выполнить трехточечную проверку: «выходное значение прибора, фактически измеренное значение линии, отображаемое системой значение». Проверка в ключевых точках 4mA, 8mA, 12mA, 16mA и 20mA с использованием стандартного амперметра или калибратора процессов позволяет быстро определить, является ли источником ошибки преобразователь, линия или модуль входа PLC.

Для связи RS485 необходимо поочередно подтвердить адрес устройства, скорость передачи, способ проверки, стоповый бит и определение регистров. Например, 9600bps, 8 бит данных, без проверки и 1 стоповый бит — это лишь распространенная комбинация, а не настройка по умолчанию для всех устройств; несоответствие любого параметра может вызвать периодические обрывы связи или ошибки разбора данных.

При приемке на объекте не следует проверять только совпадение данных в определенный момент времени; также необходимо наблюдать поведение кривых при запуске и остановке оборудования, изменении нагрузки и работе устройств с сильными помехами. Непрерывная регистрация трендовых данных в течение от 24 часов до 72 часов облегчает выявление скрытых проблем, таких как кратковременные скачки, переподключение связи или колебания питания.

Создайте выполнимый механизм периодических проверок

Рекомендуется включить дистанционные расходомеры в план осмотра оборудования. В обычных условиях каждые 3 месяца можно проверять затяжку клемм, целостность экранирующего слоя, состояние заземления и оболочки кабеля; в условиях высокой температуры, влажности, коррозии или сильной вибрации период проверки следует соответствующим образом сократить, уделяя особое внимание герметизации клеммной коробки и старению кабельных вводов.

Периодичность калибровки следует определять с учетом требований к измерениям, характеристик среды и частоты использования. Для расходомеров, участвующих в коммерческих расчетах, дозировании партиями или управлении критическими технологическими процессами, проверку можно проводить по годовому плану; для применений со средами, склонными к образованию отложений, содержащими частицы или работающими при значительных колебаниях условий, необходимо также увеличить количество сравнительных проверок процесса и проверок нулевой точки.

В записях обслуживания следует сохранять номер прибора, диапазон, тип выхода, напряжение питания, ток контура, параметры связи и результаты устранения неисправностей. После формирования прослеживаемого реестра однотипные неисправности можно будет локализовать быстрее, а также обеспечить точные данные с объекта для последующего расширения, замены и нестандартной настройки.

При возникновении аномалий выполняйте последовательную диагностику по участкам цепи

При аномалиях данных о расходе на верхнем уровне сначала можно проверить, нормальны ли локальные показания расходомера; если локальные показания нормальны, а удаленные — нет, следует измерить сигнал на выходе, затем проверить промежуточную клеммную коробку, кабель и вход шкафа управления. Последовательное подтверждение от источника до приемного конца эффективнее прямой замены прибора.

Если ток контура 4-20mA стабилен, но инженерная величина в системе аномальна, следует сосредоточиться на проверке типа канала PLC, формулы пересчета диапазона, времени фильтрации и порога сигнализации. Если же колеблется сам ток контура, необходимо продолжить проверку питания, источников помех, заземления и рабочих условий датчика, а не ограничиваться настройкой программной фильтрации.

Пользователи в провинции Шэньси при конфигурировании дистанционных расходомеров могут предоставить техническим специалистам Xi'an Shenghongchuang Instrumentation Co., Ltd. сведения о среде на объекте, диаметре трубопровода, давлении и температуре, расстоянии передачи, условиях питания, модели системы управления и источниках помех. Профессиональная команда выполнит проверку выбора модели, предоставит рекомендации по подключению и поддержку при наладке для создания более стабильной и надежной цепи промышленного измерения и контроля расхода.
