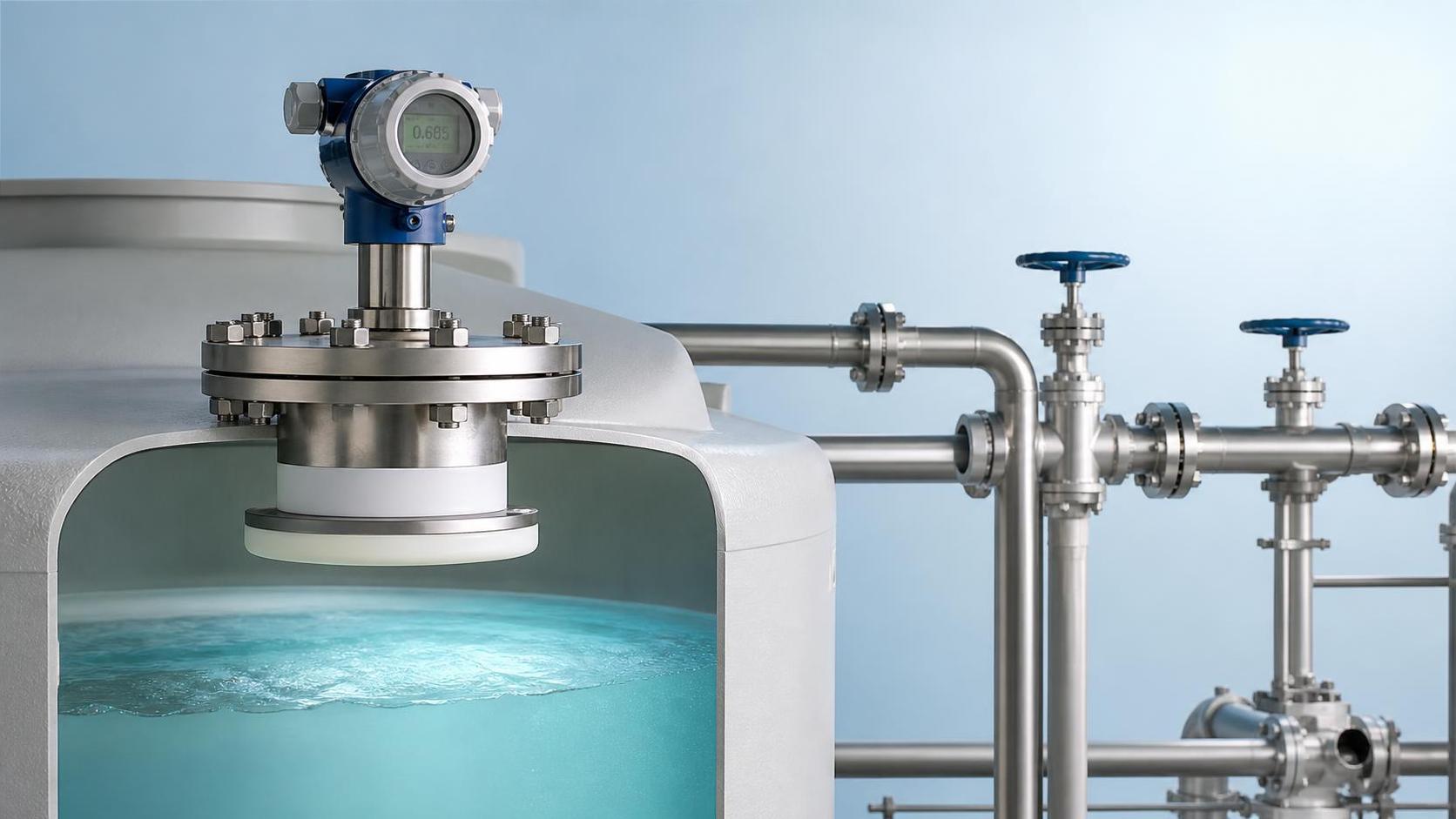

Устойчив ли датчик уровня для сильных щелочей к коррозии? Ключевое значение имеют материалы контактирующих частей и соответствие условиям эксплуатации

Способность датчика уровня для сильных щелочей длительно противостоять коррозии нельзя оценивать только по названию продукта или заявлению «устойчив к кислотам и щелочам» в рекламных материалах. Концентрация и температура таких сред, как гидроксид натрия, гидроксид калия и известковая суспензия, давление в резервуаре, содержание примесей, а также контактирующие со средой мембраны, уплотнительные кольца и импульсные конструкции датчика напрямую влияют на срок службы и стабильность измерений.

Для распространённых задач измерения уровня сильных щелочей при низкой температуре и атмосферном давлении применение совместимых материалов, таких как нержавеющая сталь 316L, сплав Хастеллой, PTFE и PVDF, в сочетании с рациональной разделительной конструкцией обычно обеспечивает хорошую коррозионную стойкость. Однако при повышении температуры среды выше 80℃, концентрации свыше 30%, а также при наличии кристаллизации, отложений или интенсивного абразивного воздействия выбор материалов должен быть дополнительно уточнён.

Компания Xi'an Shenghongchuang Instrumentation Co., Ltd., опираясь на производственные и испытательные возможности Shaanxi Qinkong Sensor Technology Co., Ltd., может подбирать преобразователи уровня и сопутствующие интеллектуальные цифровые индикаторные контроллеры для резервуаров, реакторов, баков дозирования и трубопроводов щелочных растворов, а также выполнять нестандартное изготовление и технический подбор с учётом фактических условий среды.

I. Какие факторы в основном создают риск коррозии под воздействием сильных щелочей

Контактирующие со средой компоненты не ограничиваются мембраной

Коррозионную стойкость датчика уровня следует оценивать по всей цепочке компонентов, контактирующих со средой, включая измерительную мембрану, технологическое присоединение, камеру отбора давления, разделительную жидкость, сварные швы, уплотнительные прокладки и кабельный ввод. Даже если основной материал устойчив к щелочам, несоответствие материала уплотнительного кольца может привести к разбуханию, затвердеванию или утечке.

Сильные щелочи по-разному воздействуют на различные материалы. Некоторые металлы стабильны в разбавленных щелочных средах при комнатной температуре, однако при высокой температуре и высокой концентрации скорость коррозии значительно возрастает; некоторые пластики обладают хорошей химической стабильностью, но требуют оценки механической прочности, монтажного давления и долгосрочного термического старения.

Кроме того, частицы, кристаллические соли и пузырьки в щелочном растворе могут вызывать налипание на измерительную поверхность или её засорение. Для вязких щелочных растворов, склонных к кристаллизации, конструкция с плоской мембраной, фланцевой разделительной мембраной или внешним отбором давления обычно удобнее в обслуживании, чем узкие длинные отверстия отбора давления.

При инженерной оценке рекомендуется одновременно предоставлять наименование среды, максимальную концентрацию, рабочую и максимальную температуры, давление в резервуаре, диапазон измерения уровня, размеры монтажного патрубка и информацию о наличии вибрации от перемешивания. Эти параметры определяют, действительно ли датчик подходит для условий на объекте, а не только «может контактировать» со средой в лабораторных условиях.

II. Как определить подходящий коррозионно-стойкий датчик уровня

Сначала выберите принцип измерения, затем подтвердите материал

Для непрерывного измерения уровня в резервуарах со сильными щелочами применяются погружные гидростатические преобразователи уровня, фланцевые дифференциальные преобразователи давления уровня, радарные и ультразвуковые уровнемеры. Для герметичных сосудов под давлением больше подходят решения на основе дифференциального давления или радара, тогда как для открытых бассейнов и резервуаров выбор следует комплексно выполнять с учётом диапазона, монтажного пространства и характеристик среды.

Если среда склонна к кристаллизации, налипанию на стенки или образованию пены, бесконтактное радарное измерение уровня позволяет снизить риск прямого контакта со средой; однако необходимо учитывать материал антенны, место установки и отражающие помехи от мешалок, змеевиков и других элементов внутри резервуара. Для технологических точек, требующих блокировочного управления, также следует предусматривать защиту по аварийно высокому и аварийно низкому уровню.

Высокая точность датчика уровня не означает, что погрешность будет малой при любых условиях эксплуатации. Номинальная точность, например 0.2%FS или 0.5%FS, обеспечивается при правильно выбранном диапазоне, стабильном монтаже, известной плотности среды и регулярной калибровке. При слишком большом диапазоне изменение выходного сигнала при малом изменении уровня уменьшается, вследствие чего также снижается фактическое разрешение управления.

Для задач высокой точности рекомендуется устанавливать наиболее часто используемый диапазон регулирования уровня в пределах от 30% до 80% полной шкалы и перед вводом в эксплуатацию выполнять проверку нуля, верхнего предела и фактического уровня на объекте. Shenghongchuang может поставлять сигналы 4mA–20mA, RS485 и другие варианты для удобного подключения к PLC, DCS и интеллектуальным цифровым индикаторным контроллерам.

III. Как выбрать датчик уровня, устойчивый к вибрации

Механический монтаж и стабильность сигнала одинаково важны

Для точек измерения уровня рядом с насосными агрегатами, резервуарами с мешалкой, мобильным оборудованием или автоматизированными производственными линиями помимо коррозионной стойкости необходимо проверять класс виброустойчивости, способ соединения и способ крепления кабеля. Постоянная вибрация может привести к ослаблению резьбовых соединений и нарушению контакта в разъёмах, вызывая скачки выходного сигнала.

Рекомендуется отдавать приоритет изделиям с компактной конструкцией и надёжной герметизацией сварных соединений. Монтажный кронштейн должен иметь достаточную жёсткость, чтобы исключить резонанс длинных импульсных трубок или длинных зондов. В условиях выраженной вибрации на стороне PLC можно настроить разумное время демпфирования, например от 1 секунды до 5 секунд, однако чрезмерная фильтрация не должна скрывать фактические аномалии уровня.

При подключении датчика уровня с питанием 24V необходимо проверить полярность питания, тип выхода и требования к экранированию и заземлению. В двухпроводных изделиях 4mA–20mA питание и сигнал обычно используют общий контур; изделия с коммуникацией RS485 должны подключаться в соответствии с назначением клемм A и B, с контролем длины линии связи и согласования на её концах.

При наличии сильных электромагнитных помех вблизи силовых кабелей, частотных преобразователей и двигателей сигнальные линии следует прокладывать отдельно от силовых, сохраняя расстояние более 200mm; для экрана обычно применяется принцип одностороннего заземления. После завершения полевого подключения следует отдельно проверить, соответствуют ли выходы для пустого, наполовину заполненного и полного резервуара значениям 4mA, 12mA, 20mA или заданным значениям связи.

IV. Основные моменты монтажа и обслуживания при измерении уровня сильных щелочей

При использовании гигиенического датчика уровня с плоской мембраной в процессах с высокими требованиями к чистоте, контролю остатков или удобству очистки необходимо обеспечить ровность монтажной поверхности и отсутствие повреждений уплотнительной прокладки, избегая влияния заусенцев сварных швов или застойных зон на давление, воспринимаемое мембраной. Момент затяжки должен соответствовать спецификации соединения, поскольку чрезмерная затяжка может повредить уплотнительную поверхность.

Место установки датчика должно быть удалено от зоны прямого удара поступающего материала, зоны вихревого потока от перемешивания и участка возле сливного отверстия. При гидростатическом измерении уровня изменение плотности среды напрямую влияет на результат пересчёта давления; например, отклонение плотности на 5% также может вызвать систематическое отклонение пересчитанного уровня, близкое к 5%, поэтому параметры следует корректировать в соответствии с фактической концентрацией.

Периодичность обслуживания может устанавливаться с учётом технологических рисков. В условиях непрерывного производства и лёгкой кристаллизации щелочного раствора измерительную поверхность и герметичность подключений можно проверять один раз в 1 месяц; для обычных резервуаров при атмосферном давлении выходной сигнал можно контролировать каждые 3–6 месяцев. При обнаружении дрейфа нуля, замедления отклика или поверхностных отложений следует своевременно остановить оборудование для проверки.

Для изделий для измерения уровня серий 1151, 3051, 3351 и других ценовой диапазон зависит от диапазона измерения, точности, материала мембраны, спецификации фланца, протокола сигнала и требований к взрывозащите. При закупке цену следует рассчитывать по полной технической спецификации, избегая сравнения только по названию модели, которое может привести к несоответствию фактического интерфейса или класса коррозионной стойкости требованиям проекта.

V. Заключение: коррозионная стойкость — не единичный параметр, а комплексное решение

Датчики уровня для сильных щелочей могут быть устойчивы к коррозии при условии соответствия материалов, контактирующих со средой, типа уплотнения, диапазонов температуры и давления, монтажной конструкции и фактической среды. Выбор только «коррозионно-стойкой модели» без учёта концентрации, температуры и особенностей кристаллизации может легко привести к дрейфу измерений, утечке или преждевременному выходу из строя.

Специалисты по технической оценке должны прежде всего подтверждать полный состав среды, максимальные рабочие условия, диапазон и точность, выходной сигнал и монтажный интерфейс; специалисты по закупкам должны включать сертификаты материалов, требования к калибровке, срок поставки, послепродажную поддержку и возможности нестандартного изготовления в единую систему оценки, формируя выполнимый стандарт выбора.

После систематизации наименования сильной щелочи, концентрации, максимальной температуры, давления, размеров резервуара, спецификации монтажного патрубка, требуемого диапазона и требований к сигналу системы управления эти данные можно передать технической команде Xi'an Shenghongchuang Instrumentation Co., Ltd. для получения рекомендаций по конструкции соответствующего датчика уровня, материалам контактирующих частей, схеме подключения и коммерческому предложению.
