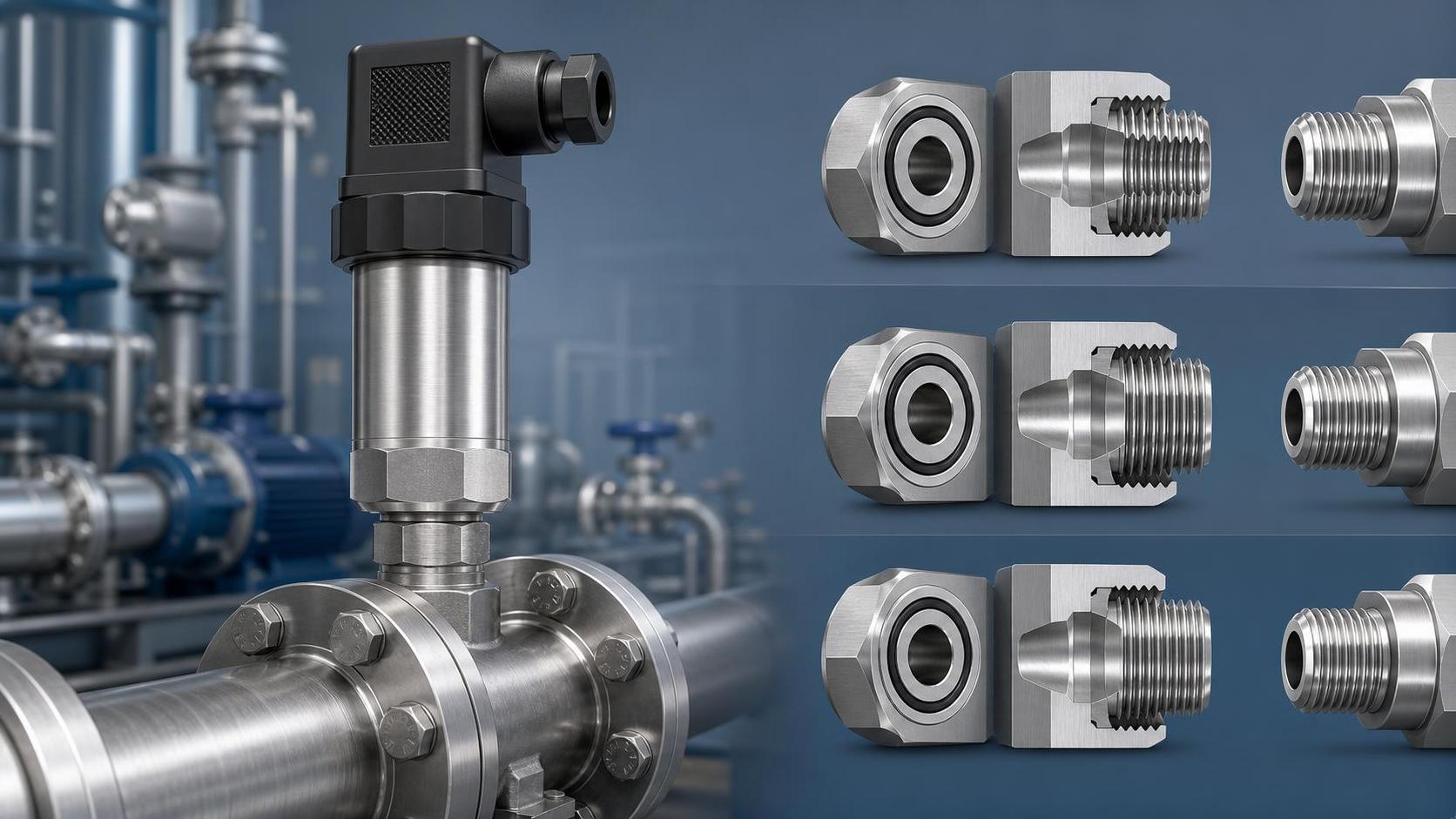

На что сначала смотреть в бесшовном датчике давления и почему с интерфейсом чаще возникают проблемы, чем с диапазоном измерения?

Бесшовный датчик давления часто понимают как «подключил давление — и работает», но на практике реальные сбои чаще вызваны не ошибкой в выборе диапазона, а несоответствием интерфейса, неверно распознанной резьбой и недостаточной обработкой уплотнения.

Проще говоря, диапазон и точность определяют, можно ли измерять, а стандарт интерфейса и монтажное уплотнение — сможет ли измерение долго оставаться стабильным. Первое смотрят по таблице параметров, второе — по фактическому опыту эксплуатации.

В применении датчиков давления и преобразователей бесшовные датчики давления чаще всего встречаются в гидравлике, водоснабжении, пневматике, системах сжатого воздуха, комплектном оборудовании и мониторинге трубопроводов. При узком монтажном пространстве, сложной среде и сильной вибрации на месте детали интерфейса тем более нельзя игнорировать.

Если сопоставить многолетний опыт предприятий, которые долгое время работают с продукцией для измерения давления, расхода, перемещения, веса, силы и температуры/влажности, становится ясно: многие проблемы на месте возникают не из-за «неумения выбрать модель», а из-за того, что «все интерфейсы по умолчанию одинаковые». Именно это чаще всего недооценивают при выборе бесшовного датчика давления.

Какие распространённые спецификации бывают у бесшовного датчика давления и как обычно их различают на месте?

Когда речь заходит о спецификациях бесшовного датчика давления, многие в первую очередь думают о диапазоне, выходном сигнале и способе питания, но при реальном внедрении спецификацию нужно смотреть минимум по четырём пунктам одновременно: стандарт резьбы, размер резьбы, диапазон давления и совместимость со средой.

По размеру интерфейса часто встречаются M20×1.5, G1/4, G1/2, NPT1/4, NPT1/2 и т. д. Внешне они выглядят похожими, но профиль резьбы, конусность и принцип уплотнения различаются, поэтому нельзя судить по принципу «почти одно и то же — значит можно ввернуть».

Чаще бывает так, что на чертеже указано «интерфейс 1/4», но не сказано, это резьба G или NPT. Если в таком случае сразу собирать узел, в лучшем случае будет утечка, в худшем — повредится посадочное место интерфейса.

Если на месте ещё и требуется совместная проверка с расходом, значение интерфейса становится ещё важнее. Например, при отладке трубопроводной сети обычно одновременно используют мониторинг давления и сверку расхода, как в случае с наружным зажимным ультразвуковым расходомером отечественного производства ZFD-100P, наружным зажимным ультразвуковым расходомером для трубопроводного водяного расходомера. Такое оборудование охватывает DN15-DN6000mm, имеет точность измерения лучше ±1.0% и подходит для вспомогательной сверки состояния системы без нарушения трубы. Хотя это не бесшовный датчик давления, оно помогает определить, вызваны ли колебания трубопровода аномалией расхода, а не только проблемой с интерфейсом давления.

Как выбрать размер интерфейса и в чём разница между резьбой G, резьбой NPT и метрической резьбой?

Вопрос очень практический, потому что немало бесшовных датчиков давления выходят из строя именно с того, что «резьба вроде бы вкручивается на чуть-чуть». При определении подходящего варианта не нужно смотреть только на диаметр — важно одновременно учитывать профиль резьбы и способ уплотнения.

Резьба G чаще встречается в соединениях с уплотнением по торцу при параллельной резьбе

Сама по себе резьба G обычно не обеспечивает уплотнение за счёт зацепления резьбы, а использует уплотнительную прокладку, уплотнительное кольцо или торцевую конструкцию. Поэтому затяжка при монтаже не равна надёжному уплотнению.

Резьба NPT относится к конической резьбе, и логика уплотнения другая

NPT — это коническая резьба, которая постепенно уплотняется за счёт резьбового сопряжения; обычно используется вместе с уплотнительной лентой или герметиком. Если вкрутить NPT в посадочное место с параллельной резьбой, в краткосрочной перспективе соединение может показаться более-менее плотным, но в долгосрочной перспективе очень легко получить утечку или растрескивание.

Для метрической резьбы, такой как M20×1.5, нужно учитывать посадочное отверстие

Метрическая резьба также часто встречается при установке приборов, и её преимущество — наглядная маркировка. Но будет ли она торцевым уплотнением, нужен ли медный уплотнитель или O-ring, всё равно зависит от конструкции, а не от одного только названия резьбы.

• Если на чертеже указано только «1/4», обязательно нужно дополнительно подтвердить стандарт.
• При модернизации старого оборудования сначала измерьте шаг резьбы, затем сверяйте историческую модель.
• Если есть сомнения, в первую очередь ищите образец интерфейса или схему монтажа.

Почему при установке уплотнения часто возникают мелкие проблемы? На что действительно нужно обращать внимание?

Многие считают, что уплотнение — это лишь «намотать ленту и сильнее затянуть», но на самом деле именно здесь чаще всего скрываются риски при использовании бесшовного датчика давления. Отказ уплотнения не обязательно приводит к немедленной течи; сначала это может проявиться как смещение нуля, дрожание показаний или замедленный отклик.

Важно заранее проверить, что способ уплотнения соответствует конструкции интерфейса. Параллельная резьба обычно уплотняется торцем, тогда как коническая резьба больше зависит от плотности сопряжения, и методы обработки у них разные.

• Уплотнительную ленту не наматывайте до самого переднего края резьбы, чтобы стружка не попала в измерительное отверстие.
• Не полагайтесь на усилие затяжки «на ощущение»; для тонкостенных интерфейсов это особенно опасно.
• В средах с высокой температурой и пульсирующим давлением нужно перепроверять стойкость материала уплотнения.
• Если на монтажной поверхности есть царапины, заусенцы или сварочный шлак, даже замена на более толстую уплотнительную ленту не поможет.

Если на месте возникает ситуация «только что установили — не течёт, а через несколько дней появляется небольшая утечка», в первую очередь проверяйте тепловое расширение и сжатие, ослабление от вибрации и несоответствие интерфейса, а не сразу подозревайте отказ самого бесшовного датчика давления.

Помимо интерфейса, какие ещё параметры нужно учитывать при выборе бесшовного датчика давления?

Даже после выбора правильного интерфейса нельзя сразу определять модель. Насколько полезен бесшовный датчик давления, часто зависит от того, совпадают ли диапазон измерения, способ выхода сигнала, совместимость со средой и условия окружающей среды.

По диапазону обычно выбирают модель с запасом от 1.5 до 2 раз относительно нормального рабочего давления, чтобы оставить запас на пульсации и ударные нагрузки. Если диапазон выбран слишком большой, показания хотя и будут «выглядеть крупными», стабильность, наоборот, ухудшится.

По выходному сигналу, 4-20mA лучше подавляет помехи и подходит для промышленных условий; 0-5V и 0-10V больше подходят для коротких расстояний и управления; цифровой выход удобен для системной интеграции, но нужно подтверждать совместимость модуля сбора данных.

Совместимость со средой тоже нельзя игнорировать. Вода, гидравлическое масло, слабокоррозионные жидкости и сжатый воздух, на первый взгляд, все можно измерять, но требования к диафрагме, материалу корпуса и материалу уплотнительных деталей различаются.

В реальных системах давление и расход часто нужно оценивать совместно. Например, при обслуживании, если колебания давления аномальны, а запись расхода стабильна, можно быстрее сосредоточиться на установке датчика или уплотнении интерфейса; если оба параметра колеблются синхронно, вероятнее всего, изменилась рабочая ситуация. Такие устройства, как ZFD-100P, также поддерживают меню на китайском и английском языках и могут сохранять накопленный расход за последние64 дня, последние64 месяца и последние5 лет, что очень полезно для анализа периодических колебаний.

Какие типичные ошибки встречаются на месте и как избежать переделки?

Что касается бесшовного датчика давления, большая часть переделок возникает из нескольких повторяющихся ошибок. Они несложные, но очень типичные.

Если речь идёт о замене старого оборудования, более надёжный подход — не просто сфотографировать интерфейс, а сверить табличку с параметрами, место установки, форму исходного штуцера и среду использования. Так выбранный бесшовный датчик давления потом будет требовать гораздо меньше доработок.

Что сделать в первую очередь при подготовке к замене или новой установке, чтобы сэкономить время?

Если цель — как можно быстрее подобрать и установить бесшовный датчик давления, на практике лучше сначала составить короткий список, а не сразу искать модель.

• Сначала подтвердите стандарт интерфейса, размер и структуру уплотнения.
• Затем подтвердите диапазон измерения, тип давления и условия перегрузки.
• Дополнительно проверьте состав среды, температуру, вибрацию и направление монтажа.
• В конце сверяйте выходной сигнал, питание и способ подключения проводов.

Если навести порядок по этим пунктам, выбор бесшовного датчика давления перестанет быть «подгонкой на опыте» и превратится в «сопоставление по условиям». Для объектов, где требуется долгосрочная стабильная работа, такая предварительная проверка гораздо выгоднее, чем последующий ремонт.

В конечном счёте, бесшовный датчик давления — это не просто отдельный компонент, который смотрят только по одному параметру давления, а результат, который совместно определяют интерфейс, уплотнение, условия эксплуатации и сигнал. Следующий действительно полезный шаг — зафиксировать размеры интерфейса существующего оборудования, стандарт резьбы и способ уплотнения в таблице, а затем сравнить разные варианты и определить, какие спецификации действительно подходят для долгосрочной работы на месте.
