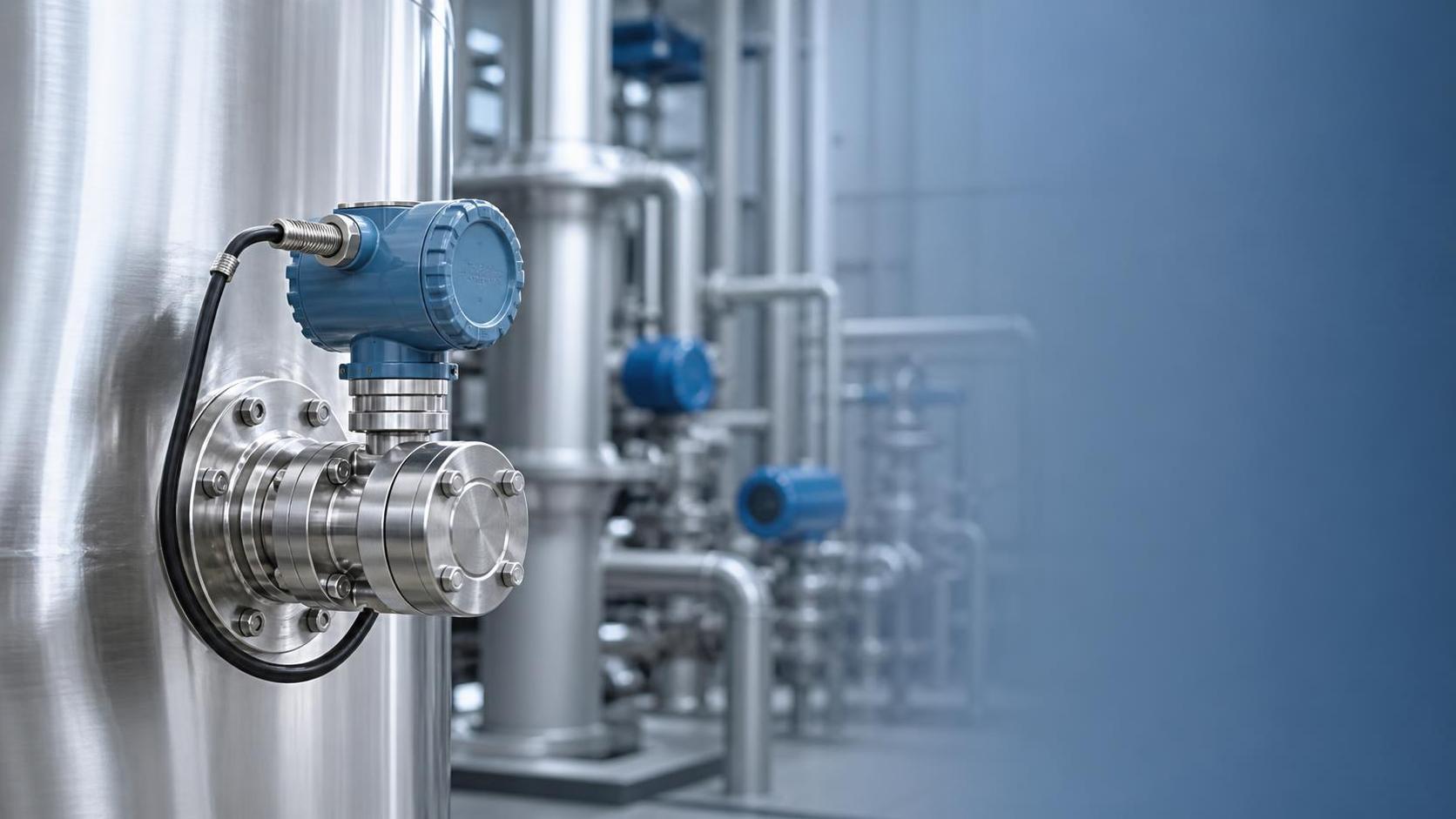

Диапазон цен на датчики уровня 1151 и ключевые моменты при закупке

Датчики уровня 1151 обычно используются для измерения уровня и давления столба жидкости в резервуарах, реакторах, бункерах, сточных бассейнах и технологических емкостях. Их цена не является единым фиксированным значением, а определяется диапазоном измерений, характеристиками среды, материалом конструкции, выходным сигналом, требованиями к защите и степенью индивидуальной доработки. Для специалистов по закупкам сравнение только первоначальных предложений может привести к игнорированию последующих затрат на обслуживание, рисков простоя и расходов на адаптацию, поэтому ценность изделия следует оценивать исходя из реальных условий эксплуатации.

В качестве примера типовой промышленной конфигурации: обычный датчик уровня 1151 с диффузионным кремнием, как правило, подходит для чистой воды, обычных сточных вод, слабокоррозионных жидкостей и других подобных условий. При работе с сильными кислотами, сильными щелочами, высоковязкими, высокотемпературными или склонными к кристаллизации средами требуется применение коррозионностойких мембран, разделительных мембран, фланцевого монтажа или гигиенической конструкции с плоской мембраной, что повышает цену. Чем меньше диапазон измерений и выше требования к точности, тем строже требования к чувствительному элементу и процедурам калибровки.

Компания Xi'an Shenghongchuang Instrument Co., Ltd., опираясь на производственную базу Shaanxi Qinkong Sensor Technology Co., Ltd., может предоставлять комплексные услуги по оснащению проектов промышленной автоматизации датчиками давления, уровня, перепада давления, температуры и влажности, расходомерами и интеллектуальными цифровыми индикаторами-регуляторами. При закупке датчиков уровня 1151 рекомендуется сразу указать рабочую среду, диапазон давления, способ монтажа, сигнальный интерфейс и класс взрывозащиты, чтобы получить предложение, максимально соответствующее фактической конфигурации поставки.

Основные конфигурации, влияющие на цену датчика уровня 1151

Диапазон измерений, точность и выходной сигнал

Датчики уровня обычно определяют высоту уровня жидкости путем измерения статического давления жидкостного столба. Распространенные диапазоны измерений включают от 0 до 1 метра, от 0 до 5 метров, от 0 до 10 метров, от 0 до 20 метров и более высокие диапазоны. При одинаковой конструкции изделия малого диапазона от 0 до 5 метров более чувствительны к стабильности нуля и температурной компенсации, тогда как при диапазонах свыше 0 до 30 метров необходимо уделять больше внимания перегрузочной способности и контролю долговременного дрейфа.

Распространенные классы точности: 0.5%FS, 0.25%FS и 0.1%FS. При диапазоне 10 метров 0.5%FS соответствует теоретической максимальной погрешности примерно плюс-минус 50 миллиметров, а 0.25%FS — примерно плюс-минус 25 миллиметров. Высокоточный датчик уровня не означает, что погрешность обязательно мала: на фактическую погрешность также влияют место установки, изменение плотности среды, засорение отверстия подвода давления и электромагнитные помехи.

Двухпроводной выход 4–20mA является широко применяемым решением в промышленности, обладает хорошей помехоустойчивостью и подходит для подключения на большие расстояния к PLC, DCS или интеллектуальным приборам. При необходимости местной индикации можно установить цифровой индикатор с LED; если требуются более подробное отображение параметров, работа через меню или коммуникационная диагностика, можно выбрать LCD-дисплей и интерфейсы связи RS485, HART и другие. Добавление таких опций напрямую отражается в цене.

Материалы, защита и монтажная конструкция

Материал деталей, контактирующих со средой, является параметром, который необходимо подтвердить в первую очередь при рекомендации коррозионностойкого датчика уровня. Нержавеющая сталь 304 подходит для большинства обычных водных сред, а нержавеющая сталь 316L лучше противостоит хлоридной коррозии. Для таких сред, как соляная кислота, концентрированная серная кислота и сильные щелочные растворы, могут потребоваться специальные конструкции из PTFE, сплава Хастеллой или с разделительной мембраной; нельзя судить о коррозионной стойкости только по указанию «нержавеющая сталь».

Коррозионная стойкость датчика уровня для сильных щелочных растворов зависит от концентрации, температуры, давления и времени контакта. Например, требования к мембране и уплотнениям для низкоконцентрированного щелочного раствора при комнатной температуре и для высококонцентрированного гидроксида натрия при 80 градусах Цельсия существенно различаются. При закупке следует предоставить точное наименование среды, массовую долю, рабочую температуру и частоту очистки, чтобы производитель подтвердил мембрану, уплотнительное кольцо и конструкцию подвода давления.

Обычно доступны степени защиты IP65, IP67 или выше. При наружной установке, в зонах промывки, во влажных насосных помещениях и на объектах очистки сточных вод особое внимание следует уделять герметизации клеммной коробки, оболочке кабеля и водонепроницаемой воздухопроницаемой конструкции. При наличии на площадке горючих газов или пыли также необходимо в соответствии с классификацией зоны определить, требуются ли искробезопасное исполнение, взрывонепроницаемое исполнение или соответствующая сертификация взрывозащиты.

Ценовые диапазоны и направления выбора для различных условий эксплуатации

Различия между стандартными и сложными условиями эксплуатации

Стандартная базовая конфигурация датчиков уровня 1151, представленных на рынке, в основном применяется для непрерывного измерения уровня неагрессивных жидкостей при нормальной температуре и давлении, и бюджет закупки обычно относительно контролируем. Для проектов с единичной поставкой, малой партией и стандартным диапазоном цена в основном определяется диапазоном, точностью и выходным сигналом; при массовой закупке также следует учитывать длину кабеля, характеристики разъемов, отчет о калибровке, требования к упаковке и транспортировке.

При применении в химической промышленности, энергетике, металлургии или высокотемпературных технологических процессах цена изделия обычно повышается. Причины включают модернизацию коррозионностойких материалов, конфигурацию с выносным фланцем, высокотемпературную заполняющую жидкость, специальные уплотнения, взрывозащищенный корпус и многоточечную калибровку. На объектах, где одновременно присутствуют высокая температура, высокое давление, сильная вибрация и сильные электромагнитные помехи, недорогие универсальные модели часто не способны обеспечить долговременную стабильную работу.

Датчики уровня с малой погрешностью подходят для задач, требующих высокой точности, но их необходимо оценивать совместно со всей измерительной цепью. При значительном изменении плотности жидкости вследствие температуры или рецептуры результат пересчета уровня на основе статического давления будет иметь отклонения; при наличии внутри емкости перемешивания, пены или импульсного давления также следует снизить влияние путем настройки демпфирования, оптимизации места установки либо перехода на решения с измерением перепада давления, радарные и другие решения.

Сравнение функциональных конфигураций: индикация, вибростойкость и выбор модели

Как выбрать между LED- и LCD-дисплеем

У датчиков уровня с LED и датчиков уровня с LCD нет абсолютного преимущества или недостатка: выбор зависит от частоты визуального контроля на месте и функциональных потребностей. LED-индикация обладает более высокой яркостью, подходит для хорошо освещенных цехов, насосных помещений и зон возле наружных шкафов управления, а показания с большого расстояния считываются более наглядно; обычно она отображает главным образом текущее значение и имеет относительно простую конструкцию.

Преимущество LCD-дисплея заключается в возможности отображать единицы измерения, проценты, меню параметров и часть информации о неисправностях, что подходит для наладки оборудования, обходных проверок и условий, требующих локальной настройки. Однако при низких температурах, сильном солнечном свете или под определенным углом обзора качество отображения может ухудшаться. Если датчик установлен в неудобном для наблюдения месте, локальная индикация не является необходимой опцией, и бюджет можно направить на защиту от коррозии, взрывозащиту или более высокую точность.

Различия между датчиками уровня 3051 и датчиками уровня 3351 обычно проявляются в позиционировании серии продукции, конструктивном исполнении, совместимых интерфейсах, диапазоне точности и доступных функциях связи. Определения обозначений моделей у разных производителей могут различаться, поэтому нельзя судить о характеристиках только по цифрам; необходимо сверяться с конкретным техническим паспортом для подтверждения коэффициента диапазона, материала мембраны, допустимого статического давления, температурного диапазона и протокола выхода.

Как выбрать вибростойкий датчик уровня

Вибростойкие датчики уровня применяются в промышленных условиях возле компрессоров, на транспортировочном оборудовании, строительной технике, емкостях с мешалками и в местах с периодическими ударными воздействиями. При выборе необходимо сначала определить, вызвана ли вибрация самим оборудованием, пульсацией трубопровода или ударным воздействием жидкости, а затем решить, требуется ли установка демпфирующего устройства, удлиненного монтажного кронштейна или применение удаленного способа монтажа.

На уровне изделия следует учитывать прочность корпуса, технологию внутренней заливки, способ крепления кабеля и способность технологического соединения противостоять ослаблению. Для условий с заметной вибрацией рекомендуется использовать металлический корпус, надежный экранированный кабель и нормативное заземление, а также размещать датчик вне зон непосредственного воздействия двигателя, преобразователя частоты и высокотемпературных источников тепла. После установки можно выполнить совместную проверку по 3 точкам уровня: пустая емкость, наполовину заполненная емкость и полная емкость.

В коммерческом предложении на закупку необходимо четко указать, включены ли настройка демпфирования, требования к вибростойкости, длина кабеля, монтажные принадлежности и документация о заводских испытаниях. Требование только «вибростойкости» без указания интенсивности и частоты вибрации, а также места установки, легко приводит к несоответствию конфигурации поставки требованиям площадки. Для критически важных точек контроля можно запросить заводские записи испытаний нуля, верхнего предела диапазона и сопротивления изоляции.

Подключение, монтаж и особенности использования гигиенического исполнения с плоской мембраной

Как подключить датчик уровня с питанием 24V

Двухпроводной датчик уровня 4–20mA с питанием 24V обычно подключается по схеме: «положительный вывод источника питания подключается к положительному выводу датчика, отрицательный вывод датчика — к положительному входу аналогового сигнала системы управления, а отрицательный вход аналогового сигнала возвращается к отрицательному выводу источника питания». Фактическое назначение клемм должно определяться по табличке изделия, схеме подключения и руководству по эксплуатации; нельзя ориентироваться только на цвет проводов.

Перед подключением необходимо убедиться, что напряжение питания стабильно находится в номинальном диапазоне, и проверить, является ли модуль аналогового входа PLC активным или пассивным входом. Для прокладки на большие расстояния рекомендуется использовать экранированную витую пару; экран обычно заземляется с одной стороны для снижения помех от преобразователей частоты, двигателей и контакторов. Сигнальные линии не следует прокладывать параллельно силовым кабелям на большой длине; при необходимости следует выдерживать расстояние более 300 миллиметров.

После подачи питания сначала следует сверить выходное значение при пустой емкости или известном уровне. Например, если 4mA соответствует нулевому уровню, а 20mA — полному диапазону, то 12mA обычно соответствует 50% диапазона. При заметных колебаниях отображаемого значения следует последовательно проверить пульсации питания, состояние заземления, место установки датчика, засорение отверстия подвода давления и колебания поверхности жидкости, после чего принимать решение о необходимости регулировки времени демпфирования.

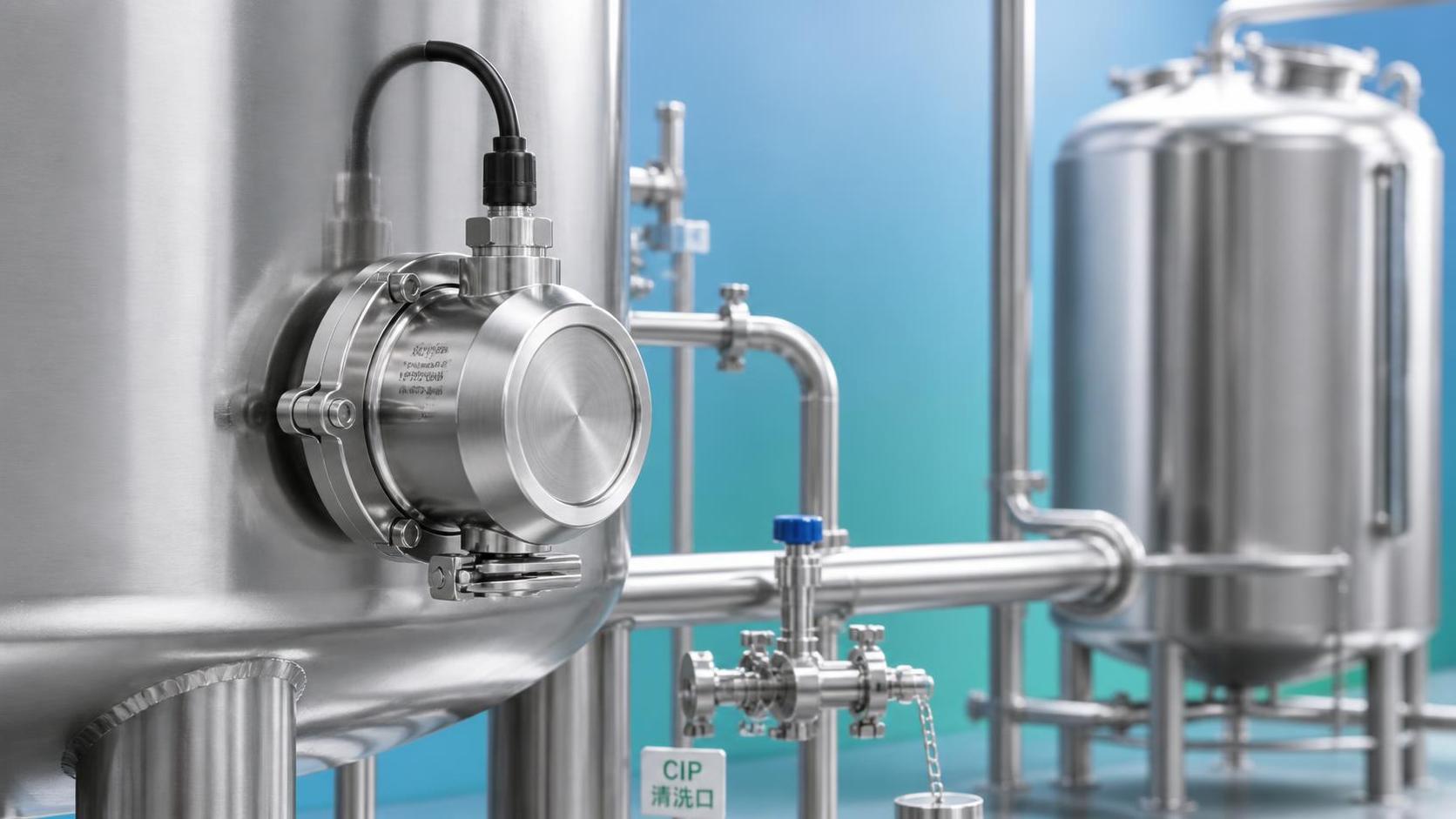

Особенности монтажа гигиенического датчика уровня с плоской мембраной

Гигиенический датчик уровня с плоской мембраной подходит для пищевой, напитковой, фармацевтической промышленности и сред, склонных к налипанию. При монтаже мембрана должна быть по возможности заподлицо с внутренней стенкой емкости, чтобы избежать образования углублений, застойных зон или участков накопления материала. Размеры быстросъемного хомута, уплотнительной прокладки и сварного соединения должны соответствовать стандарту емкости, чтобы предотвратить утечки или зоны, недоступные для очистки вследствие несовпадения.

Перед проведением CIP-очистки или SIP-стерилизации необходимо подтвердить максимально допустимые для изделия температуру, длительность и диапазон давления. Высокотемпературный пар, чередование горячего и холодного воздействия и сильные моющие средства влияют на срок службы уплотнений. Если температура очистки превышает обычные условия эксплуатации, на этапе запроса цены следует четко указать требования к термостойкости и выбрать соответствующие материалы мембраны и уплотнений.

Для проектов, требующих стабильного контроля уровня и нормативной приемки, рекомендуется до закупки подготовить наименование среды, диапазон уровня, плотность, температуру, давление, размер интерфейса, способ питания, выходной сигнал, требования к взрывозащите и условия монтажа. Предоставив эти параметры компании Xi'an Shenghongchuang Instrument Co., Ltd., можно получить конкретные рекомендации по выбору диапазона, материала, точности и сопутствующих приборов для датчика уровня 1151, а также точное ценовое предложение.
